Gigabyte GA-870A-UD3 (rev. 2.1) [22/27] Spdif_io разъем вход s pdif интерфейса

Мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 16

Пояснения 16

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 16

17 инсталляция аппаратного обеспечения 17

4 5 cpu_fan sys_fan1 sys_fan2 pwr_fan разъемывентиляторов 17

Fdd разъемфлоппи дисковода 17

Замыкания контактных групп fan разъемов 17

На системной плате установлены 4 контактные разъемы cpu_fan и sys_fan1 для подключения вентилятора системы охлаждения цп и системного вентилятора а также 3 контактные разъемы sys_fan2 и pwr_fan для подключения системного вентилятора и вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 17

От ключевых компонентов помните что перегрев процессора или системы в целом может вывести компоненты из строя или система будет работать нестабильно 17

Пояснения 17

Разъем fdd используется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 mбайт 1 4 mбайт и 2 8 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к продавцу в вашем регионе 17

Убедитесь в том что подключенные к системе вентиляторы обеспечивают надлежащий теплоотвод 17

Эти разъемы не требуют установки дополнительных перемычек не используйте перемычки для 17

Ide разъемide интерфейса 18

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в системе 18

Для организации raid массива уровня 10 потребуется четыре накопителя при этом общее 18

Для организации raid массива уровня 5 потребуется три накопителя при этом общее количество 18

Жестких дисков установленных в системе может быть четным или нечетным 18

Инсталляция аппаратного обеспечения 18 18

Количество жестких дисков установленных в системе должно быть четным 18

Подключите г образный разъем интерфейсного кабеля к жесткому sata диску 18

Пояснения 18

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 18

Разъемы sata соответствует спецификации ревизии 3 sata 6 гбит с и совместим с ревизиями 2 sata 3гбит с и 1 sata 1 5гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер чипсета amd sb850 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 5 10 а так же устанавливать диски как отдельные устройства jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 18

Разъемыsata3_0 1 2 3 4 5 пропускнаяспособностьsata интерфейса6гбит с 18

Установлены более двух дисков общее их количество должно быть четным 18

Чипсетamdsb850южныймост 18

19 инсталляция аппаратного обеспечения 19

Bat батарея 19

Для организации raid массива уровня 0 или 1 потребуется два накопителя 19

Контроллерgigabytesata2 19

Разъемыgsata2_6 7 пропускнаяспособностьsata интерфейса3гбит с 19

F_panel разъемфронтальнойпанели 20

Msg pwr индикаторы message power sleep led желтый фиолетовый 20

Инсталляция аппаратного обеспечения 20 20

21 инсталляция аппаратного обеспечения 21

Cd_in разъемcdin 21

F_audio разъемфронтальнойаудиопанели 21

Блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 21

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 21

Для фронтальной панели ac 97 21

Для фронтальной панели hd audio 21

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается от 21

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса hd audio для 21

Разъемы аудиоподсистемы представлены как на передней так и на задней панели системного 21

Стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 21

Того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 21

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 21

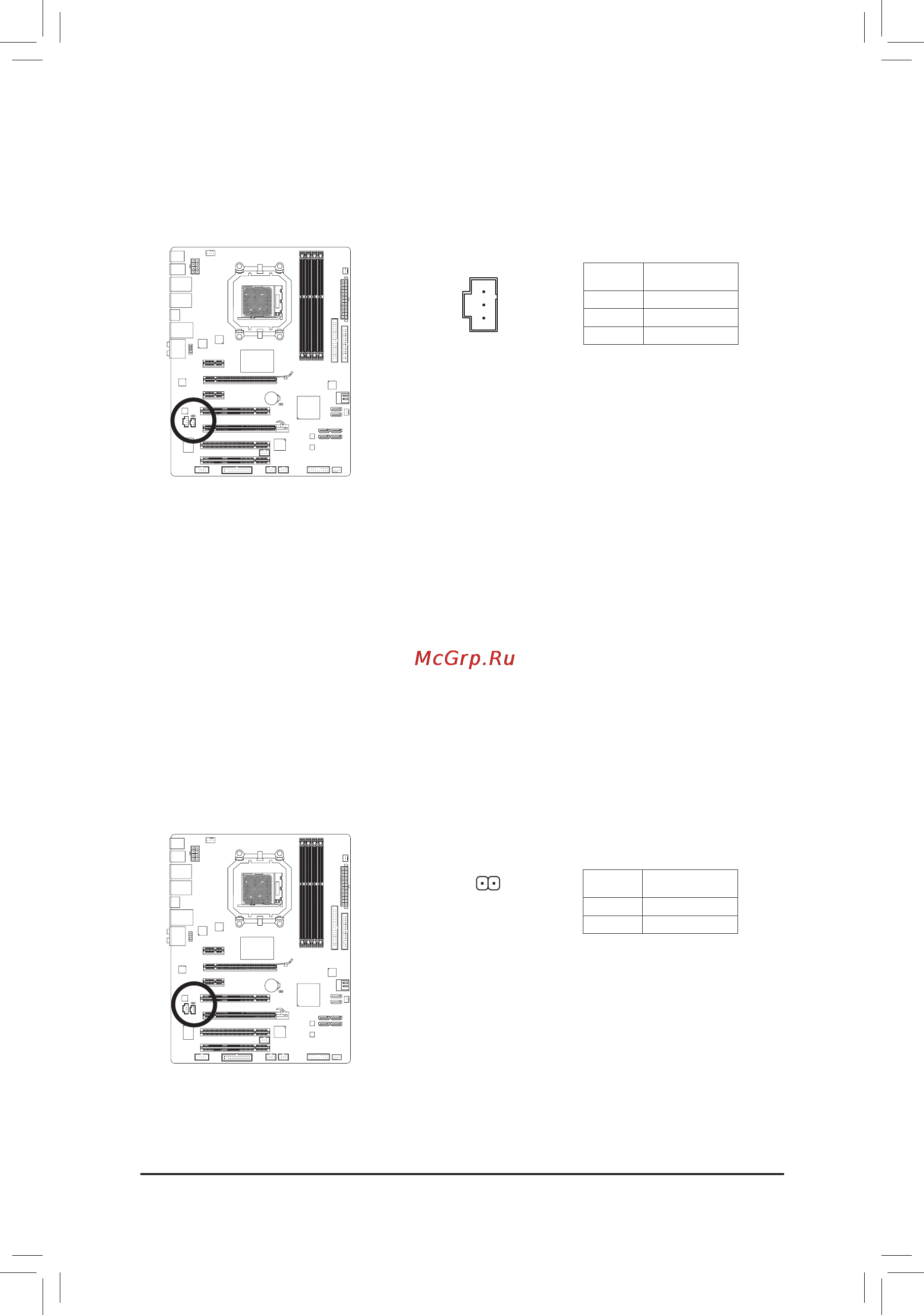

Spdif_io разъем вход s pdif интерфейса 22

Spdif_out разъем выход s pdif интерфейса 22

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 22

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширений например современные графические и аудиоплаты разъем s pdif out становится востребован в тех случаях когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после его преобразования средствами иных интерфейсов например hdmi за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 22

Инсталляция аппаратного обеспечения 22 22

23 инсталляция аппаратного обеспечения 23

F_1394 разъемieee1394a интерфейса 23

F_usb1 f_usb2 разъемыusb интерфейса 23

Ieee 1394 на выносных планках 23

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 23

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания 23

Для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 23

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 23

Когда компьютер находится в режимах s4 s5 только порты f_usb1 могут поддерживать функцию подзарядки 23

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 23

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на 23

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Системной плате 23

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать 23

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Coma разъемпоследовательногопорта 24

Lpt разъемпараллельногоlpt порта 24

Инсталляция аппаратного обеспечения 24 24

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Разъем lpt на системной плате предназначен для подключения параллельного lpt порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

25 инсталляция аппаратного обеспечения 25

Clr_cmos перемычкаclearingcmos 25
