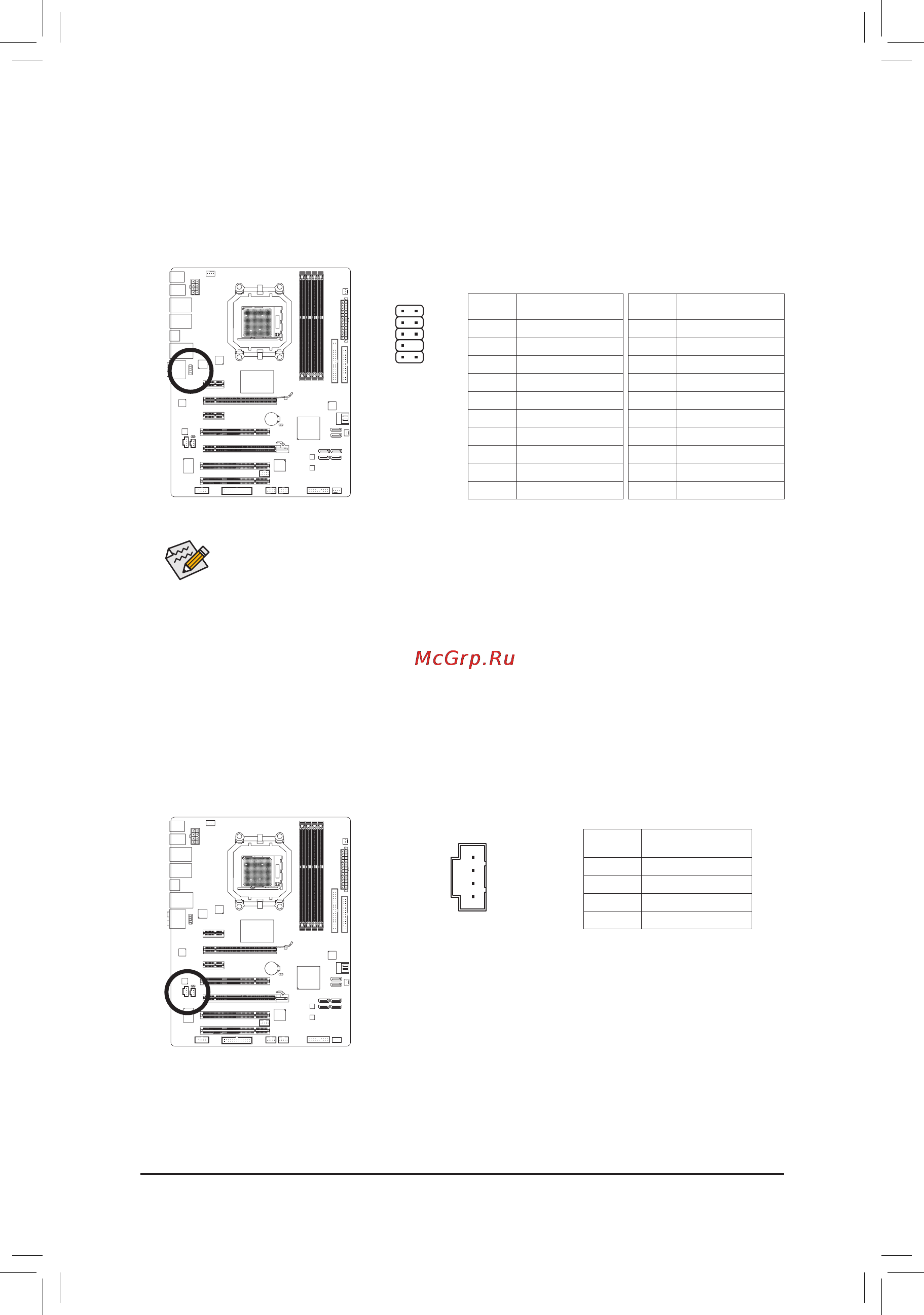

- 21 - Инсталляция аппаратного обеспечения
1 2
9
10
1
12) F_AUDIO(Разъемфронтальнойаудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High Denition audio (HD) и
AC'97 и предназначена для подключения аудиосистемы ПК. Выполняя процедуру подключения, соблюдайте
полярность, следуя инструкции. Некорректное подключение компонентов влечет за собой неработоспособность
аудиоподсистемы, а в отдельных случаях даже выход ее из строя.
13) CD_IN(РазъемCDIn)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
• По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса HD Audio. Для
того, чтобы правильно сконфигурировать фронтальную панель для совместной работы с AC'97-
аудиоподсистемой обратитесь за дополнительной информацией к Главе 5 "Конфигурирование
2/4/5.1/7.1-канальной аудиоподсистемы".
• Разъемы аудиоподсистемы представлены как на передней, так и на задней панели системного
блока. Если требуется активировать режим Mute (временное отключение аудиосигнала) для задней
панели обратитесь к Главе 5, "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы" (только
для шасси с фронтальной панелью HD Audio).
• Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается от
стандартной. Для получения информации о конфигурировании аудиомодуля обратитесь к
изготовителю корпуса.
Для фронтальной панели HD
Audio:
Для фронтальной панели
AC’97:
Нумерация
контактов
Пояснения
1 MIC2_L
2
GND (Заземление)
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6
GND (Заземление)
7 FAUDIO_JD
8 Контакт отсутствует
9 LINE2_L
10
GND (Заземление)
Нумерация
контактов
Пояснения
1 MIC
2
GND (Заземление)
3 MIC Power
4 NC
5 Line Out (R)
6 NC
7 NC
8 Контакт отсутствует
9 Line Out (L)
10 NC
Нумерация
контактов
Пояснения
1 CD-L (левый канал)
2
GND (Заземление)
3
GND (Заземление)
4 CD-R (правый канал)
