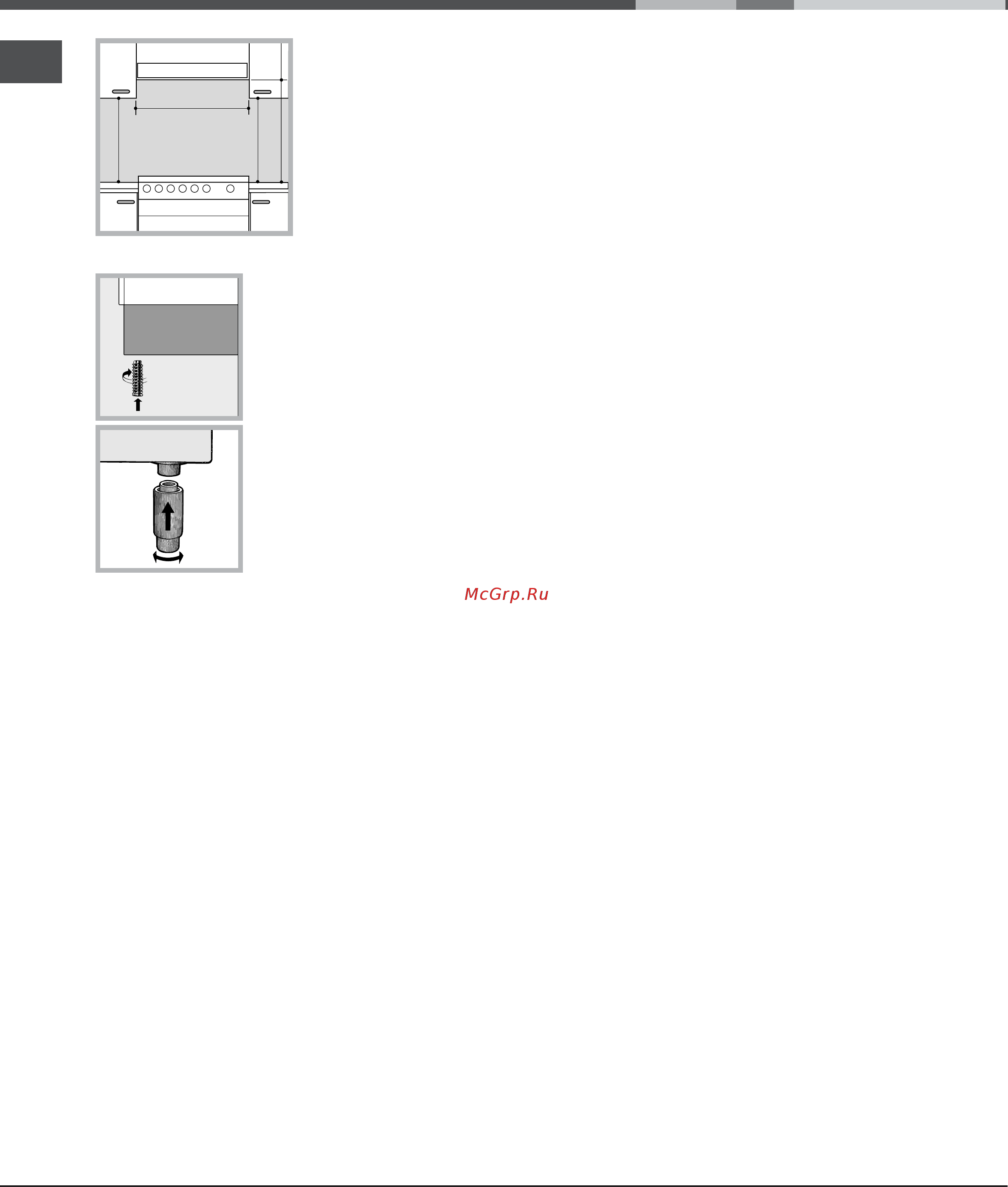

возможная кухонная вытяжка должна быть установлена в соответствии с инструкциями приведенными в техническом руководстве к вытяжке RS случае замените розетку или вилку не используйте удлинители или троиники Изделие должно быть установлено таким образом чтобы электрический кабель и электророзетка были легко доступны Электрический кабель изделия не должен быть согнут или сжат Регулярно проверяйте состояние кабеля электропитания и при необходимости поручайте его замену только уполномоченным техникам При необходимости выровнять изделие вкрутите в специальные отверстия по углам в основании кухонной плиты прилагающиеся регуляционные ножки см рисунок Прилагающиеся ножки вставляются под основание кухонной плиты Электрическое подключение Установите на кабель электропитания нормализованную штепсельную вилку расчитанную на нагрузку указанную на заводской табличке изделия см табличку с техническими данными В случае прямого подключения к сети электропитания между кухонной плитои и сетью необходимо установить мультиполярныи выключатель с минимальным расстоянием между контактами 3 мм расчитанныи на данную нагрузку и соответствующий нормативу NFC 15 100 выключатель не должен размыкать провод заземления Кабель электропитания должен быть расположен таким образом чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50 С Перед подсоединением кабеля проверьте следующее электрическая розетка должна быть соединена с заземлением и соответствовать нормативам электрическая розетка должна быть рассчитана на максимальную потребляемую мощность изделия указанную на заводской таблике напряжение и частота тока сети должны соответствовать электрическим данным изделия электрическая розетка должна быть совместима со штепсельной вилкои изделия В противном Имеется только в некоторых моделях 26 Фирма снимает с себя всякую ответственность в случае несоблюдения вышеописанных правил Подсоединение к газопроводу Подсоединение к газопроводу или к газовому баллону выполняется посредством гибкого резинового или стального шланга в соответствии с действующими национальными нормативами после проверки настройки изделия на тип используемого газа см этикетку настройки на крышке в противном случае см ниже В случае использования сжиженного газа из баллона необходимо установить регуляторы давления соответствующие действующему национальному нормативу Для облегчения подсоединения газовый патрубок является ориентируемым поменяйте местами крепежную блокировочную гайку на заглушку и замените прилагающееся уплотнение Для надежного функционирования рационального использования энергии и более длительного срока службы изделия проверьте чтобы давление подачи газа соответствовало значениям указанным в таблице Характеристики газовых конфорок и форсунок см ниже Газовое подсоединение посредством резинового шланга Проверьте чтобы шланг соответствовал действующим национальным нормативам Внутренний диаметр шланга должен быть 8 мм для сжижженного газа 13 см для газа метана После подсоединения проверьте чтобы шланг не касался частей температура которых может превысить 50 С не был растянут перекручен сжат или заломлен не касался режущих предметов острых углов подвижных предметов и не был сжат был легко доступен для проверки по всей длине не был длиннее 1500 мм был прочно закреплен с обоих концов при помощи хомутов соответствующих действующим национальным нормативам
