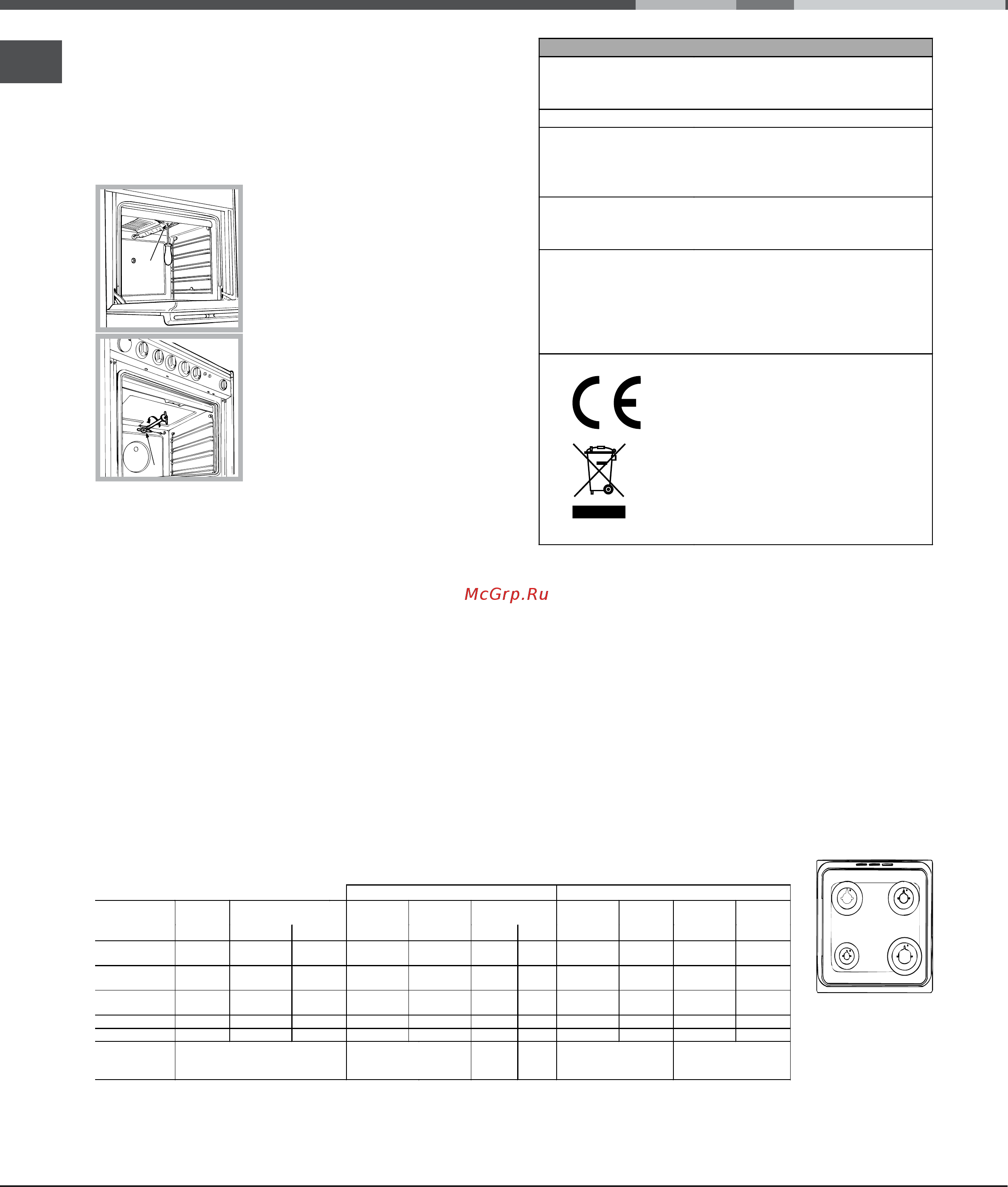

РЭ 5 проверьте чтобы горелка не гасла при резком вращении рукоятки регулятора из положения МАКС в положение МИН или при резком открывании или закрывании дверцы духовки ТЕХНИЧЕСКИЕ ДАННЫЕ Габаритные размеры духового 34x38x44 см шкафа ВхШхГ Объем л 57 Рабочие размеры ширина 42 см ящика для глубина 44 см разогревания высота 17 см пищи Напряжение и см табличку с техническими частота характеристиками электропитания Настройка гриля Замена форсунки газовой горелки гриля 1 выньте горелку гриля сняв бразныи винт см рисунок Горелки 2 отвинтите форсунку горелки гриля при помощи специального полого ключа для форсунок см рисунок или что предпочтительнее при помощи полого ключа 7 мм и замените форсунку на новую расчитанную на новый тип газа см таблицу Характеристики горелок и форсунок Необходимо обращать особое внимание на провода свечей и на трубки термопар Горелки духового шкафа не нуждаются в какойлибо регуляции первичного воздуха После настройки на другой тип газа отличный от оригинального необходимо заменить старую этикетку настройки на новую с новой настройкой которую вы сможете наити в уполномоченных Центрах технического обслуживания Если давление используемого газа отличается от предусмотренного давления или варьирует на питающем газопроводе должен быть установлен соответствующий регулятор давления согласно действующим национальным нормативам Регуляторы для канализированных газов С настраиваются на любой тип газа указанный на заводской табличке с внутренней стороны откидной крышки или на левой внутренней стенке ящика для разогревания пищи Директива ЕС 73 23 СЕЕ от 19 02 73 Низкое напряжение с последующими изменениями89 336 СЕЕ от 03 05 89 Электромагнитная совместимость с последующими изменениями90 369 СЕЕ от 20 06 90 Газ 90 68 СЕЕ от 22 07 93 с последующими изменениями 2002 96 ЕС Таблица характеристик горелок и форсунок Таблица 1 Горелка Быстрая БольшаяХИ Полубыстрая СредняяХБ Вспомогательн ая Малая А Пуховка Гриль Сжиженный газ Диаметр мм 100 Тепловая мощность кВт р с з Номинал Сокращ 300 0 7 Байпас 1 100 мм форсунка 1 100 мм 41 87 Природный газ форсунка 1 100 мм расход л час 214 128 286 143 286 181 расход гр час 218 форсунка 1 100 мм расход л час 75 1 90 0 4 30 70 138 136 104 181 118 51 1 00 0 4 30 52 73 71 76 95 80 95 46 3 10 1 0 2 50 Номинальное мбар Давление Минимальное мбар подачи Максимальное мбар При 15 С и 1013 мбар сухой газ Бутан Р С Б 49 47 Мдж кг Пропан Р С Б 50 37 Мдж кг Натуральный Р С 8 37 78 Мдж кг 85 80 225 182 28 30 20 35 221 179 37 25 45 132 122 295 238 148 139 288 227 28 20 17 25 13 6 5 18 С 34Э 01 R НА С 34Э ОЗ R НА
