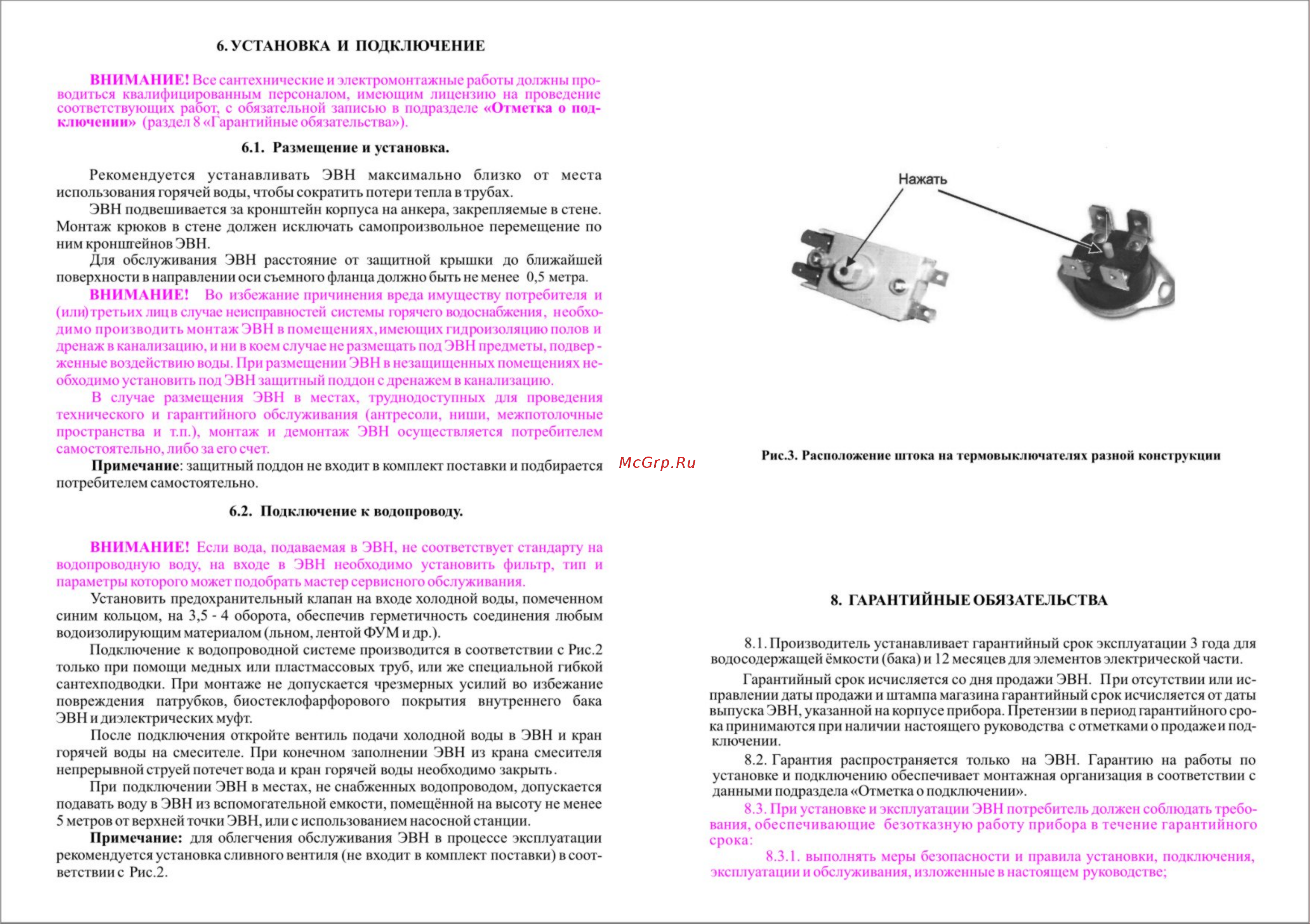

Thermex H 15-O [4/6] Стр4 jpg
![Thermex H 15-O [4/6] Стр4 jpg](/views2/1047192/page4/bg4.png)
Похожие устройства
- Samsung RL26DC** Инструкция по эксплуатации
- Gigaset SL400 Metal Black Инструкция по эксплуатации
- Gigabyte GA-770T-D3L (rev. 3.1) Инструкция по эксплуатации
- Acer Aspire 5332 Инструкция по эксплуатации
- Thermex ES 30 V Silverhit Инструкция по эксплуатации
- Gigabyte GA-8I945GMMFY-RH Инструкция по эксплуатации
- JVC XV-N5SL Инструкция по эксплуатации
- Acer Aspire 5333 Инструкция по эксплуатации
- Thermex RZL 30 Инструкция по эксплуатации
- Gigabyte GA-8IDXH Инструкция по эксплуатации
- Rover RoverMedia Aria G5 Инструкция по эксплуатации
- Acer Aspire 5334 Инструкция по эксплуатации
- Gigabyte GA-8IE2004-L Инструкция по эксплуатации
- Yamaha YPT-220 Инструкция по эксплуатации
- Ballu BSN-07HN1 Инструкция по эксплуатации
- Gigabyte GA-8IE800 Инструкция по эксплуатации
- Bosch WAA18160BY Инструкция по эксплуатации
- Thermos CanTote B Инструкция по эксплуатации
- Ballu BSN-09HN1 Инструкция по эксплуатации
- Gigabyte GA-8IE533 Инструкция по эксплуатации
6 УСТАНОВКА И ПОДКЛЮЧЕНИЕ ВНИМАНИЕ Все сантехнические и электромонтажные работы должны про водиться квалифицированным персоналом имеющим лицензию на проведение соответствующих работ с обязательной записью в подразделе Отметка о под ключении раздел 8 Гарантийные обязательства 6 1 Размещение и установка Рекомендуется устанавливать ЭВН максимально близко от места использования горячей воды чтобы сократить потери тепла в трубах ЭВН подвешивается за кронштейн корпуса на анкера закрепляемые в стене Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейнов ЭВН Для обслуживания ЭВН расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 0 5 метра ВНИМАНИЕ Во избежание причинения вреда имуществу потребителя и или третьих лиц в случае неисправностей системы горячего водоснабжения необхо димо производить монтаж ЭВН в помещениях имеющих гидроизоляцию полов и дренаж в канализацию и ни в коем случае не размещать под ЭВН предметы подвер женные воздействию воды При размещении ЭВН в незащищенных помещениях не обходимо установить под ЭВ11 защитный поддон с дренажем в канализацию В случае размещения ЭВН в местах труднодоступных для проведения технического и гарантийного обслуживания антресоли ниши межпотолочные пространства и т п монтаж и демонтаж ЭВН осуществляется потребителем самостоятельно либо за его счет Примечание защитный поддон не входит в комплект поставки и подбирается потребителем самостоятельно Нажать Рис З Расположение инока на термовыключателях разной конструкции 6 2 Подключение к водопроводу ВНИМАНИЕ Если вода подаваемая в ЭВН не соответствует стандарту на водопроводную воду на входе в ЭВН необходимо установить фильтр тип и параметры которого может подобрать мастер сервисного обслуживания Установить предохранительный клапан на входе холодной воды помеченном синим кольцом на 3 5 4 оборота обеспечив герметичность соединения любым водоизолирующим материалом льном лентой ФУ М и др Подключение к водопроводной системе производится в соответствии с Рис 2 только при помощи медных или пластмассовых труб или же специальной гибкой сантехподводки При монтаже не допускается чрезмерных усилий во избежание повреждения патрубков биостеклофарфорового покрытия внутреннего бака ЭВН и диэлектрических муфт После подключения откройте вентиль подачи холодной воды в ЭВН и кран горячей воды на смесителе При конечном заполнении ЭВН из крана смесителя непрерывной струей потечет вода и кран горячей воды необходимо закрыть При подключении ЭВН в местах не снабженных водопроводом допускается подавать воду в ЭВН из вспомогательной емкости помещённой на высоту не менее 5 метров от верхней точки ЭВН или с использованием насосной станции Примечание для облегчения обслуживания ЭВН в процессе эксплуатации рекомендуется установка сливного вентиля не входит в комплект поставки в соот ветствии с Рис 2 8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 8 1 Производитель устанавливает гарантийный срок эксплуатации 3 года для водосодержашей ёмкости бака и 12 месяцев для элементов электрической части Гарантийный срок исчисляется со дня продажи ЭВН При отсутствии или ис правлении даты продажи и штампа магазина гарантийный срок исчисляется отдаты выпуска ЭВН указанной на корпусе прибора Претензии в период гарантийного сро ка принимаются при наличии настоящего руководства с отметками о продажей под ключении 8 2 Гарантия распространяется только на ЭВН Гарантию на работы по установке и подключению обеспечивает монтажная организация в соответствии с данными подраздела Отметка о подключении 8 3 При установке и эксплуатации ЭВН потребитель должен соблюдать требо вания обеспечивающие безотказную работу прибора в течение гарантийного срока 8 3 1 выполнять меры безопасности и правила установки подключения эксплуатации и обслуживания изложенные в настоящем руководстве
