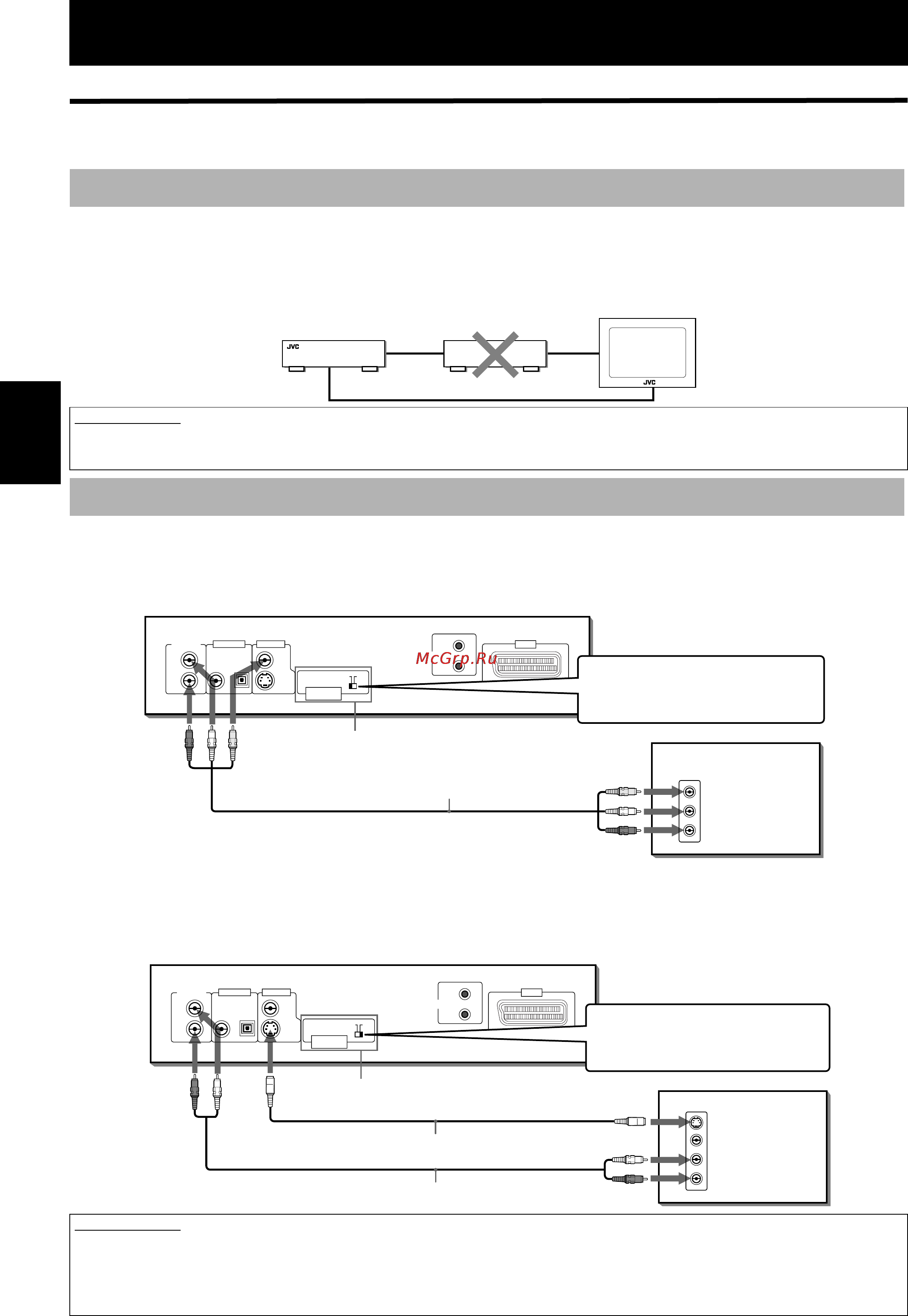

Начало работы
6
Начало работы

*Перед использованием устройства его необходимо подключить к телевизору и/или усилителю.
   ,      .
   VIDEO OUT     .  
   VIDEO OUT      
   ,   .    
,       -.
  
Вы можете использовать устройство, просто подключив его к телевизору.
Подключите устройство к телевизору, оборудованному стереофоническими аудиовходами и входными разъемами
видео, используя прилагаемые аудио-/видеокабели.
 ,   S-video
Если телевизор имеет вход S-video, вы можете достигнуть лучшего качества изображения, чем при подключении,
соединив этот вход с выходом S-VIDEO проигрывателя кабелем S-video вместо подсоединения входа телевизора
к разъему VIDEO проигрывателя.
Перед тем, как производить какие-либо подключения

       “”    “”  “”.
          .
Подключение телевизора

    PAL   .
       VIDEO OUT  S-VIDEO,   
  ,  .
     ,    .
        .
Устройство
Видеомагнитофон
Подсоединять непосредственно
Те л е в и з о р
VIDEO
AUDIO
RIGHT
LEFT
IN
AV COMPU LINK
AUDIO OUT
PCM / STREAM
LEFT
COAXIAL
VIDEO
S-VIDEO
OPTICAL
RIGHT
DIGITAL OUT VIDEO OUT
VIDEO SIGNAL
SELECTOR
AV OUT
COMP./RGB Y/C
Красный
Белый
Желтый
Аудио-/видеокабель (входит в комплект)
Белый
Красный
Желтый
Телевизор
VIDEO SIGNAL ELECTOR
При подключении такого типа
установите переключатель VIDEO
SIGNAL SELECTOR в положение
“COMP./RGB”.
Устройство
VIDEO
AUDIO
RIGHT
LEFT
S-VIDEO
IN
AV COMPU LINK
AUDIO OUT
PCM / STREAM
LEFT
COAXIAL
VIDEO
S-VIDEO
OPTICAL
RIGHT
DIGITAL OUT VIDEO OUT
VIDEO SIGNAL
SELECTOR
AV OUT
COMP./RGB Y/C
Устройство
Красный Белый
Аудиокабель (не входит в комплект)
Белый
Красный
Те л е в и з о р
VIDEO SIGNAL ELECTOR
Кабель S-video (не входит в комплект)
При подключении такого типа
установите переключатель
VIDEO SIGNAL SELECTOR
в положение “Y/C”.
XV-N5SL(EE).book Page 6 Wednesday, June 19, 2002 8:40 AM
