      SCART
Вы можете использовать устройство, просто подключив его к телевизору 21-контактным кабелем SCART. Для того
чтобы прослушивать звуковое сопровождение с лучшим качеством, подключите аудиовыход к аудиоаппаратуре.
  VIDEO SIGNAL SELECTOR   
  .
• Если телевизор воспринимает только композитный видеосигнал, установите переключатель в положение “COMP./RGB”.
• Если телевизор воспринимает сигналы Y/C, установите переключатель в положение “Y/C” для того, чтобы получить
лучшее качество изображения.
• Если телевизор воспринимает сигнал RGB, установите переключатель в положение “COMP./RGB”, и настройте
устройство на передачу сигнала RGB, выполнив следующую последовательность действий.
     RGB
Устройство не может выдавать одновременно сигналы RGB с разъема SCART и сигналы S-video (Y/C) с разъема S-VIDEO.
Когда устройство включено
1
Установите переключатель VIDEO SIGNAL SELECTOR в положение “COMP./RGB.”
Заметьте, что положение переключателя необходимо изменять только тогда, когда питание устройства выключено.
В противном случае изменение положения переключателя не влияет на работу устройства.
2
Включите устройство.
Сигнал RGB будет подаваться на выход SCART.
Вы можете прослушивать высококачественный звук, подключив аудиовыход устройства к усилителю или приемнику.
Подключите выходы устройства AUDIO OUT (LEFT/RIGHT) к любому линейному входу (такому как AUX, DVD, CD, и т.п.)
усилителя звука или приемника.

•
    PAL   .
•
       ,   “ANALOG DOWN
MIX”  “STEREO” ()     “AUDIO” (. . 52).

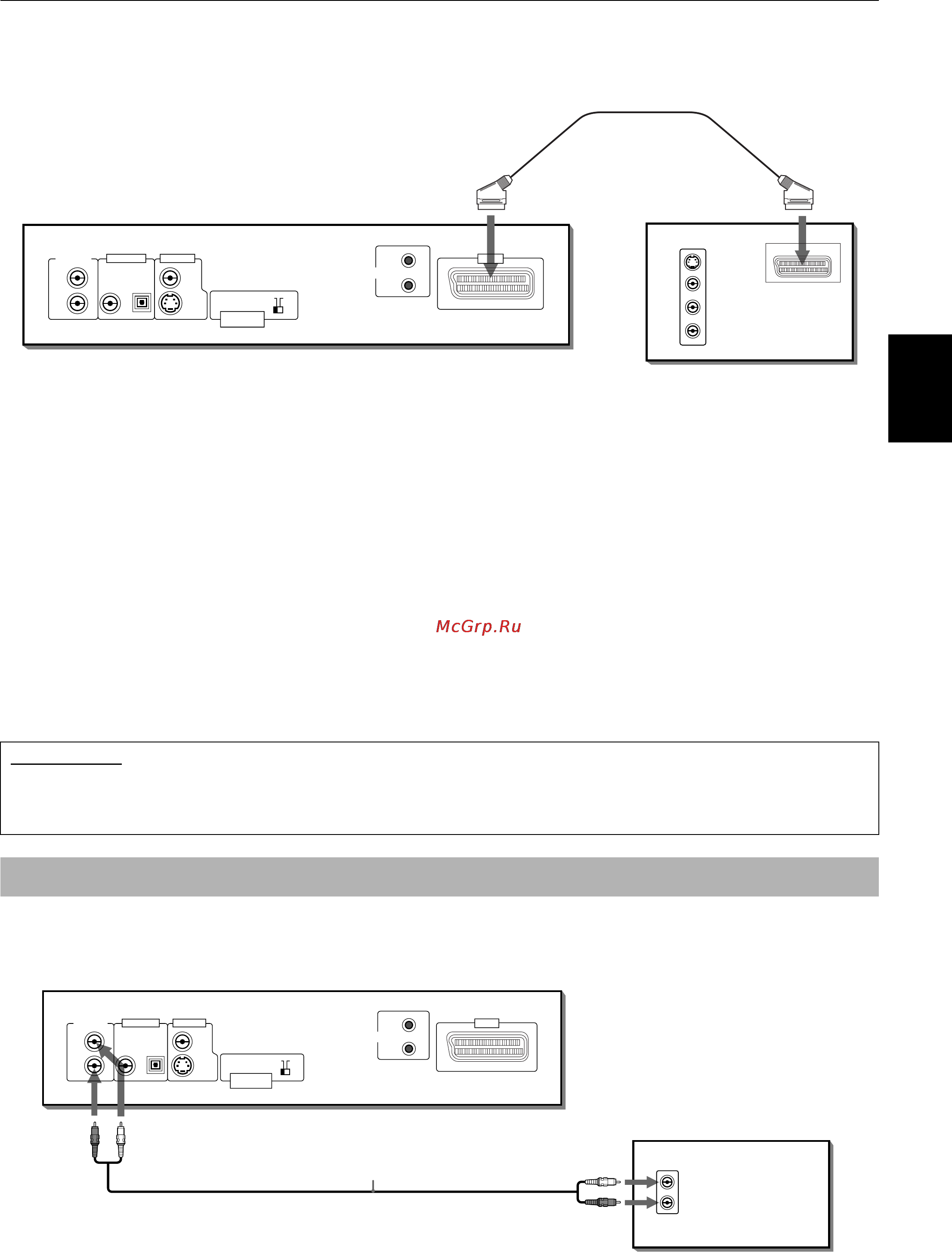

Подключение стереофонического усилителя звука или приемника
VIDEO
AUDIO
RIGHT
LEFT
S-VIDEO
IN
AV COMPU LINK
AUDIO OUT
PCM / STREAM
LEFT
COAXIAL
VIDEO
S-VIDEO
OPTICAL
RIGHT
DIGITAL OUT VIDEO OUT
VIDEO SIGNAL
SELECTOR
AV OUT
COMP./RGB Y/C
IN
AV
Устройство
Телевизор
Кабель SCART
(не входит в комплект)
AUDIO
RIGHT
LEFT
IN
AV COMPU LINK
AUDIO OUT
PCM / STREAM
LEFT
COAXIAL
VIDEO
S-VIDEO
OPTICAL
RIGHT
DIGITAL OUT VIDEO OUT
VIDEO SIGNAL
SELECTOR
AV OUT
COMP./RGB Y/C
Устройство
Аудиокабель (не входит
в комплект)
Красный Белый
Красный
Белый
Усилитель или приемник
