RIGOL 2. Функции лицевой панели
54
Руководство пользователя DSA1000
2.4.2.5 Ширина полосы передачи
Интерфейс измерения:

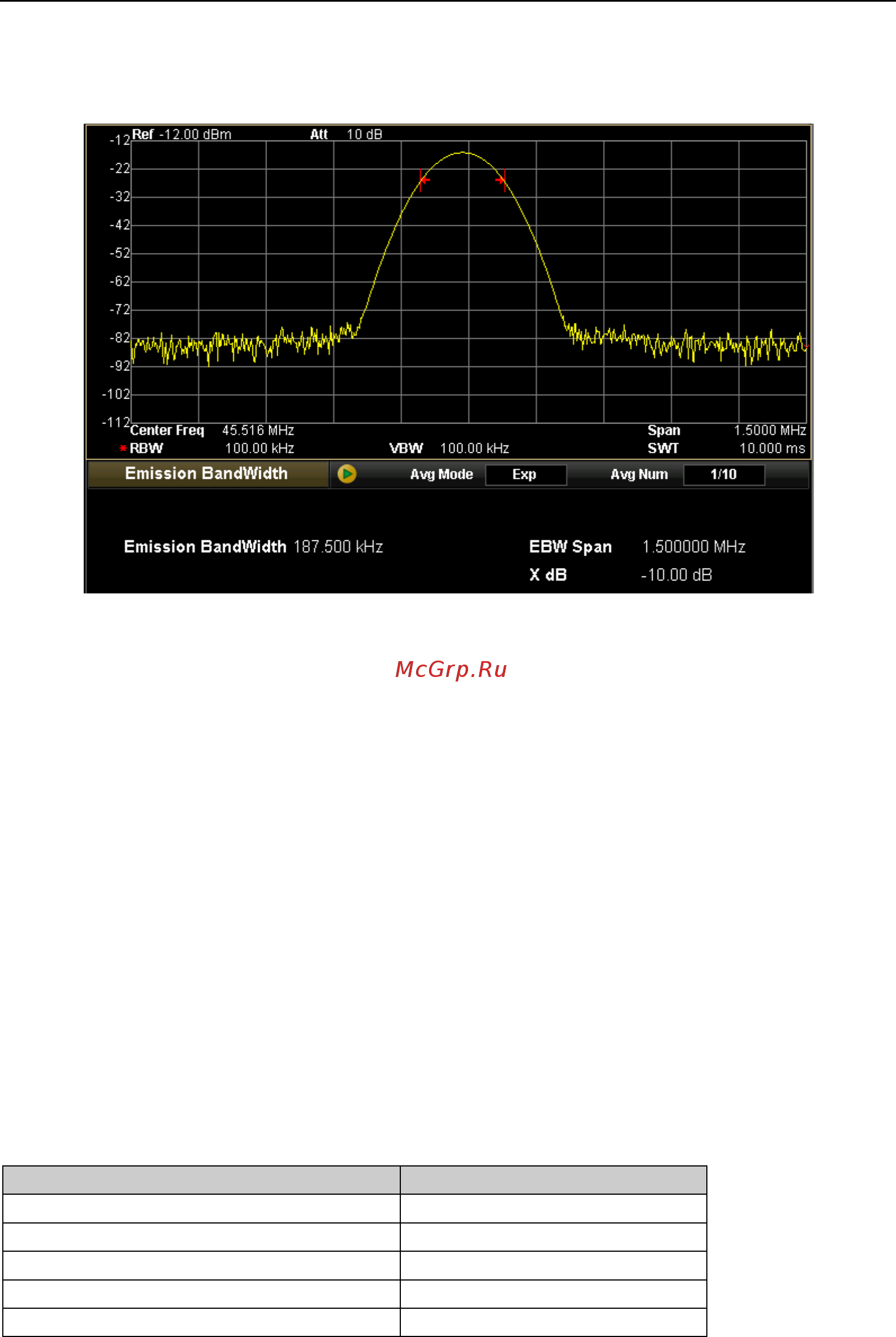

Рисунок 2-19Интерфейс измерения ширины полосы передачи
Результат измерения: ширина полосы передачи, то есть ширина полосы между
правой и левой точками частоты при падении амплитуды XdBсамого высокого сигнала
в ширине сканирования. В процессе измерения анализатор спектра сначала определяет
частоту точки максимального значения амплитуды f
0
в ширине сканирования, затем,
начиная от f
0
, поочередно ищет справа и слева точки частоты f
1
и f
2
снижения
амплитуды X дБ, таким образом ширина полосы передачи составляет f
2
-f
1
.
Параметры измерения: Количество средних значений, режим среднего значения,
сохранение максимального значения, ширина сканирования и XdB.
1. Количество средних значений
Задается количество раз для среднего значения результатов измерения. По
умолчанию находится в выключенном состоянии.
Для изменения данных Вы можете использовать цифровую клавиатуру, ручку
регулировки и клавиши направления. Основные способы ввода данных
подробно описаны в параграфе «Ввод параметров».
Таблица 2-42Количество средних значений при измерении ширины полосы передачи
Параметр
Пояснение
Значение по умолчанию
10
Диапазон считываемых величин
1 ~ 1000
Единицы измерений
нет
Шаг ручки регулировки
1
Шаг клавиш направления
1
