2.4.2.8 Интермодуляционные искажения третьего порядка
Интерфейс измерений:

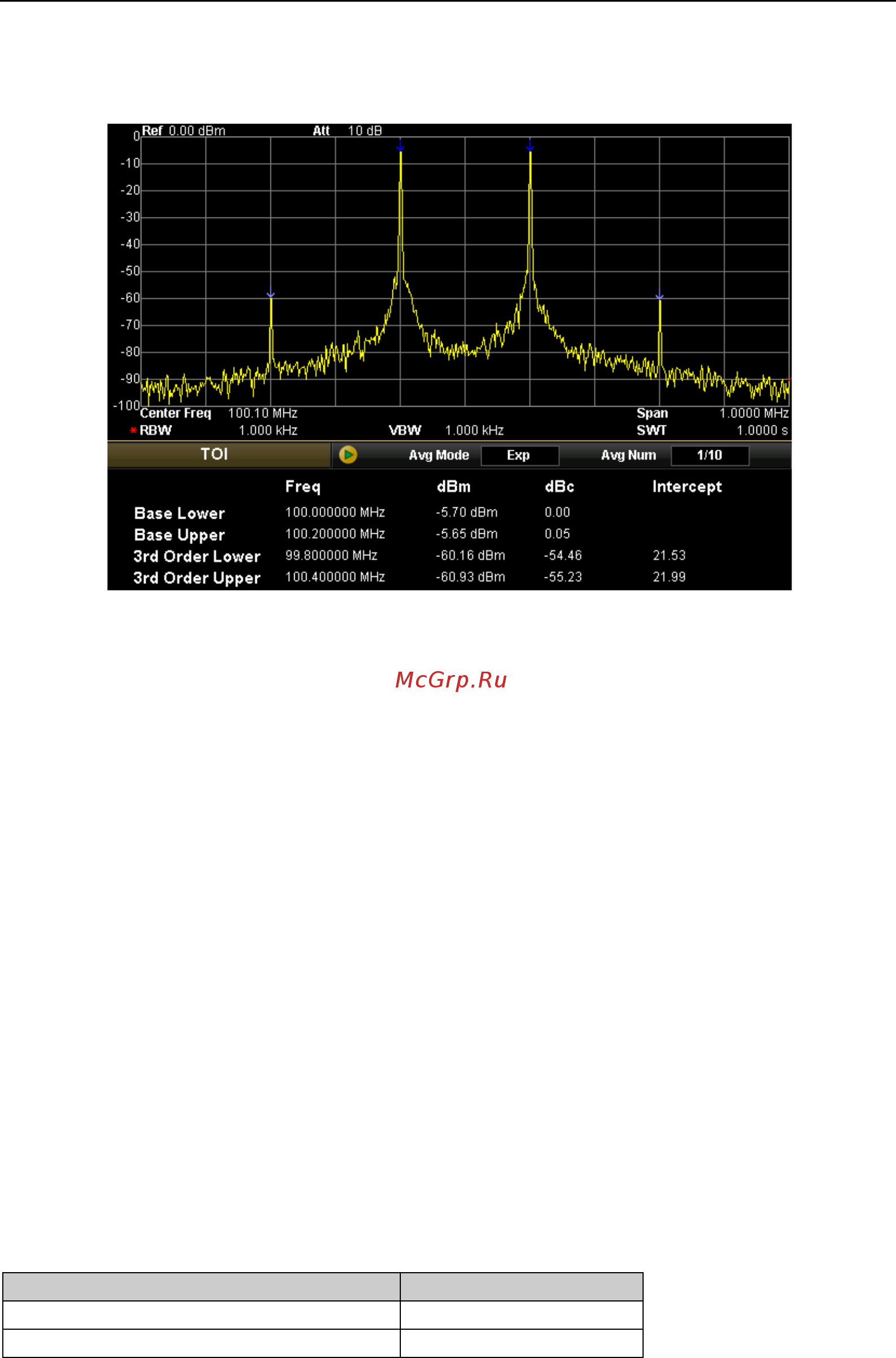

Рисунок 2-22Интерфейс измерения интермодуляционных искажений третьего порядка
Результат измерения:
Результат измерения трехразрядного интермодуляционного искажения включает:
низкую базисную частоту (BaseLower), высокую базисную частоту (BaseUpper),
низкую интермодуляцию третьего порядка TOI (3rdOrderLower), высокую
интермодуляцию третьего порядка TOI (3rdOrderUpper) четыре вида частоты и
амплитуды сигнала, погрешность между сигналом каждого вида и сигналом низкой
базисной частоты, а также точку прекращения интермодуляции третьего порядка
низкочастотных сигналов и высокочастотных сигналов (Intercept).
Параметры измерений:
Параметры измерения интермодуляционного искажения третьего порядка включают:
количество средних значений, режим среднего значения и ширина сканирования.
1. Количество средних значений
Задается количество раз для среднего значения результатов измерения. По
умолчанию находится в выключенном состоянии.
Для изменения данных Вы можете использовать цифровую клавиатуру, ручку
регулировки и клавиши направления. Основные способы ввода данных
подробно описаны в параграфе «Ввод параметров».
Таблица 2-52Количество средних значений при измерении интермодуляционного
искажения третьего порядка
Параметр
Пояснения
Значение по умолчанию
10
Диапазон считываемых величин
1 ~ 1000
