RIGOL 2. Функции лицевой панели
24
Руководство пользователя DSA1000
2.2.3 Auto Tune
Данная функция осуществляет поиск сигнала по всей частоте и настраивает
оптимальные значения частоты и амплитуды сигнала. Нажатием одной клавиши
производится и поиск сигнала, и автоматическая настройка параметров.

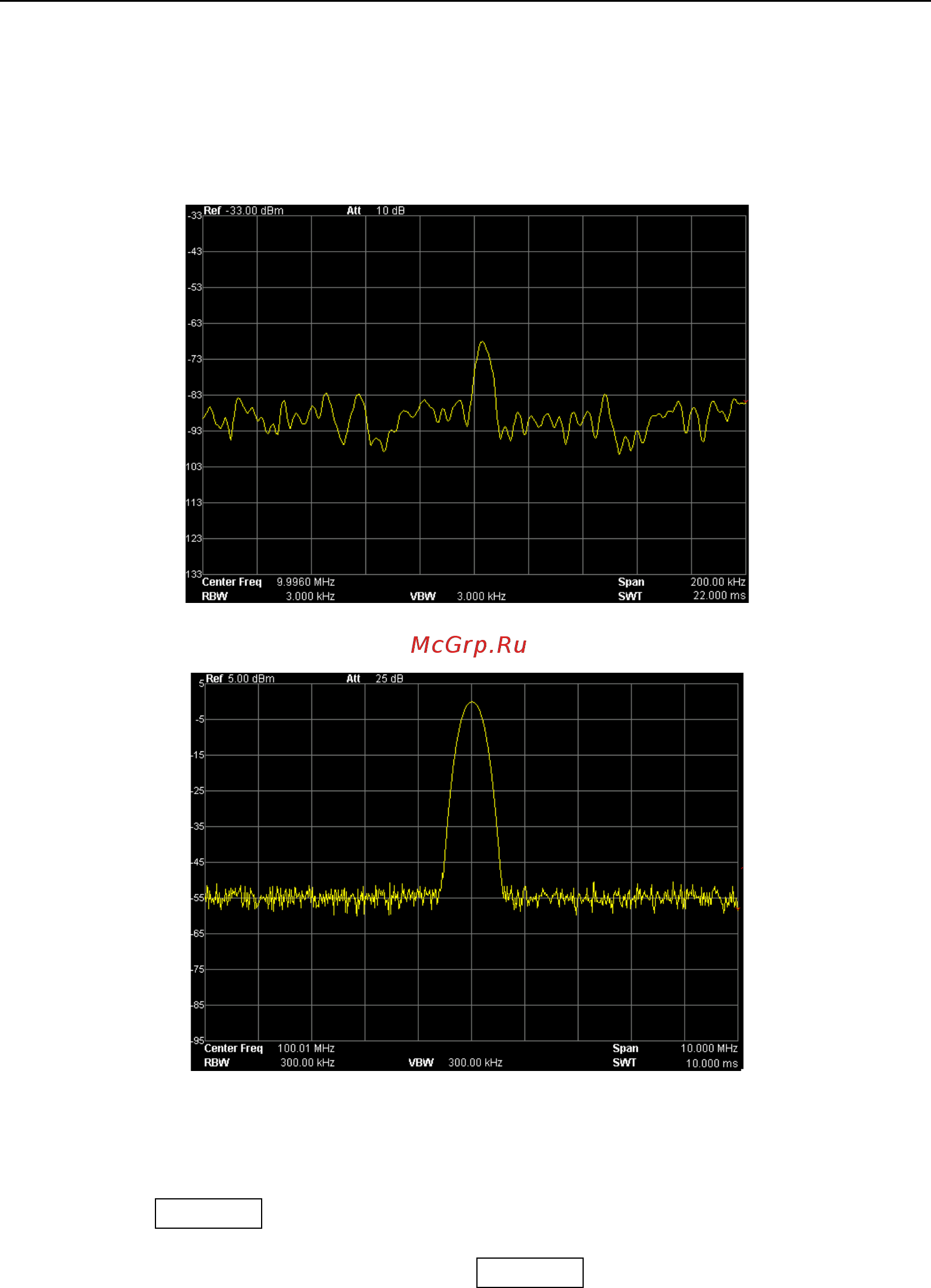

Рисунок 2-9Вид интерфейса до применения функции
Рисунок 2-10Вид интерфейса после применения функции
Пояснение:
Во время активации данной функции на лицевой панели устройства будет гореть
клавиша AutoTune, а на панели состояния экрана надпись «AutoTune», после
завершения поиска клавиша погаснет.
Нажав при необходимости клавишу AutoTune во время проведения поиска
сигнала, можно остановить процесс поиска.
Во время поиска может измениться значение опорного уровня, размер делений
шкалы, входное ослабление и уровень максимального смешения, а также прочие
параметры.
