Rigol DSA1030A [130/259] Настройки разъема

RIGOL 2. Функции лицевой панели

Руководство пользователя DSA1000

2.6.1.4 Настройки разъема

Анализатор оборудован LAN, USB и GPIB разъемами. Среди них LAN и USB имеются

в стандартной комплектации, GPIB разъем можно подключить через модуль USB-GPIB.

Если Вам необходим данный модуль, пожалуйста, свяжитесь с продавцом или фирмой-

дистрибьютором компании RIGOL.

1. LAN

Устанавливает либо сбрасывает соответствующие параметры LAN разъема.

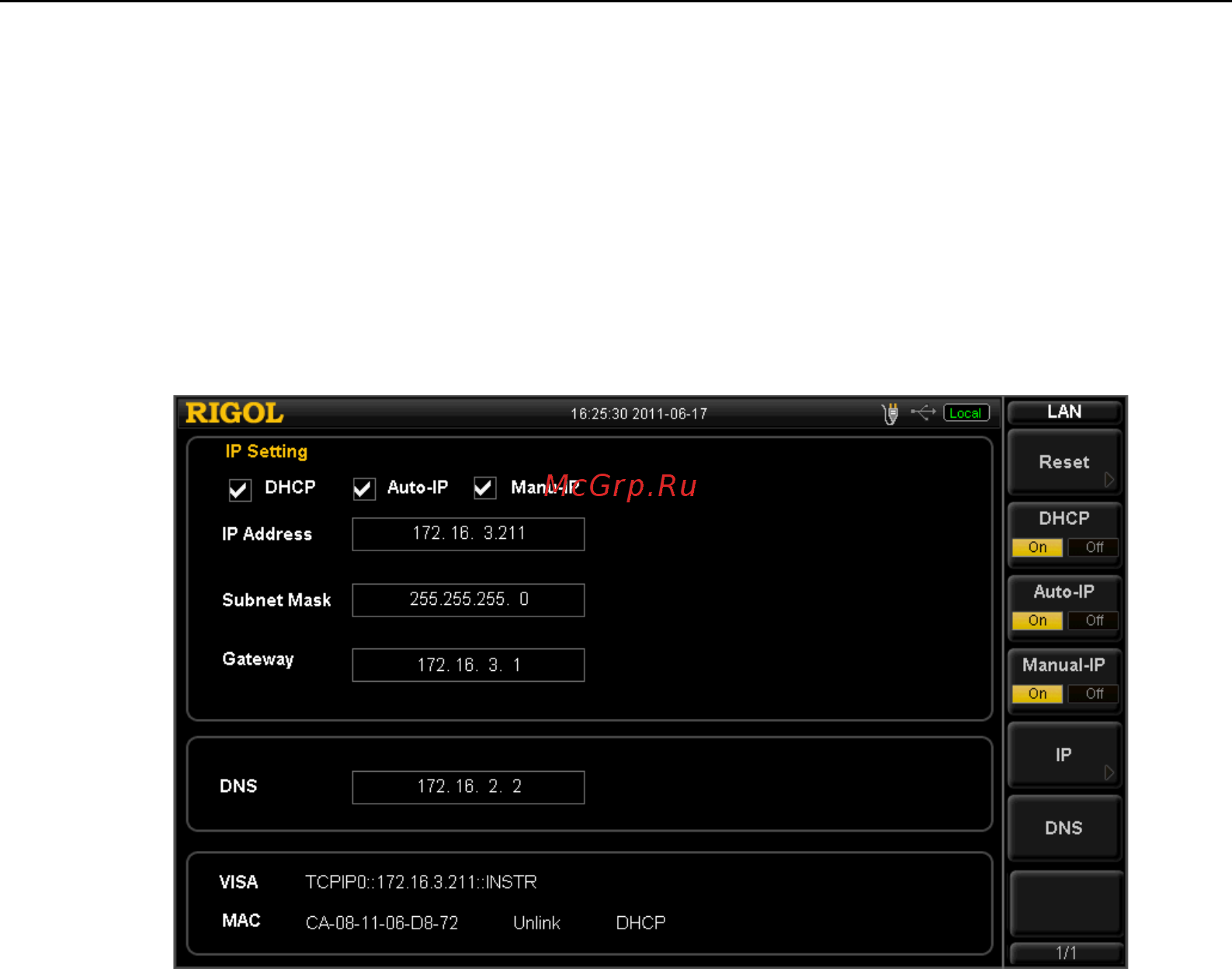

Рисунок 2-29Настройка параметров LAN

Следующие параметры можно настроить с помощью лицевой панели или

удаленного доступа:

 Сброс: открывает DHCP и автоматический IP, закрывает ручной режим IP,

кроме того удаляет уже установленный сетевой пароль.

 DHCP: один из способов установки IP адреса. Открывает протокол DHCP, и

сервер DHCP в соответствии с текущими сетевыми настройками присваивает

анализатору IP адрес, маску подсети, шлюз по умолчанию и прочие сетевые

параметры.

 Автоматический IP адрес: один из способов установки IP адреса. Открывает

автоматический режим IP, и анализатор автоматически в соответствии с

сетевыми настройками выбирает и присваивает себе IP адрес от 169.254.0.1

до 169.254.255.254 и маску подсети 255.255.0.0.

 Ручной режим IP: один из способов установки IP адреса. Открывает ручной

режим получения IP адреса, и пользователь может установить IP адрес

собственноручно.

 IP: Ручная установка IP адреса, маски подсети и шлюза по умолчанию.

Внимание: анализатор всегда получает сетевые настройки через протокол

DHCP. В автоматическом режиме получения IP адреса и ручном режиме

устройство может попытаться получить настройки IP адреса, поэтому не

следует допускать, чтобы все три функции подключения были закрыты.

 Имя домена: устанавливает IP адрес сервера DNS.
