RIGOL 3. Примеры измерений
26
Руководство пользователя DSA1000
смещение частоты 100 МГц, амплитуда -31.18 дБ.
－Нажмите клавишуСледующее пиковое значение
На этом этапе маркер «Ref» будет отмечать основную гармонику, маркер
«разница» - гармонику третьего порядка. Получаем величину измерения:
смещение частоты 200 МГц, амплитуда -40.45 дБ.
3. Считывание результата измерения

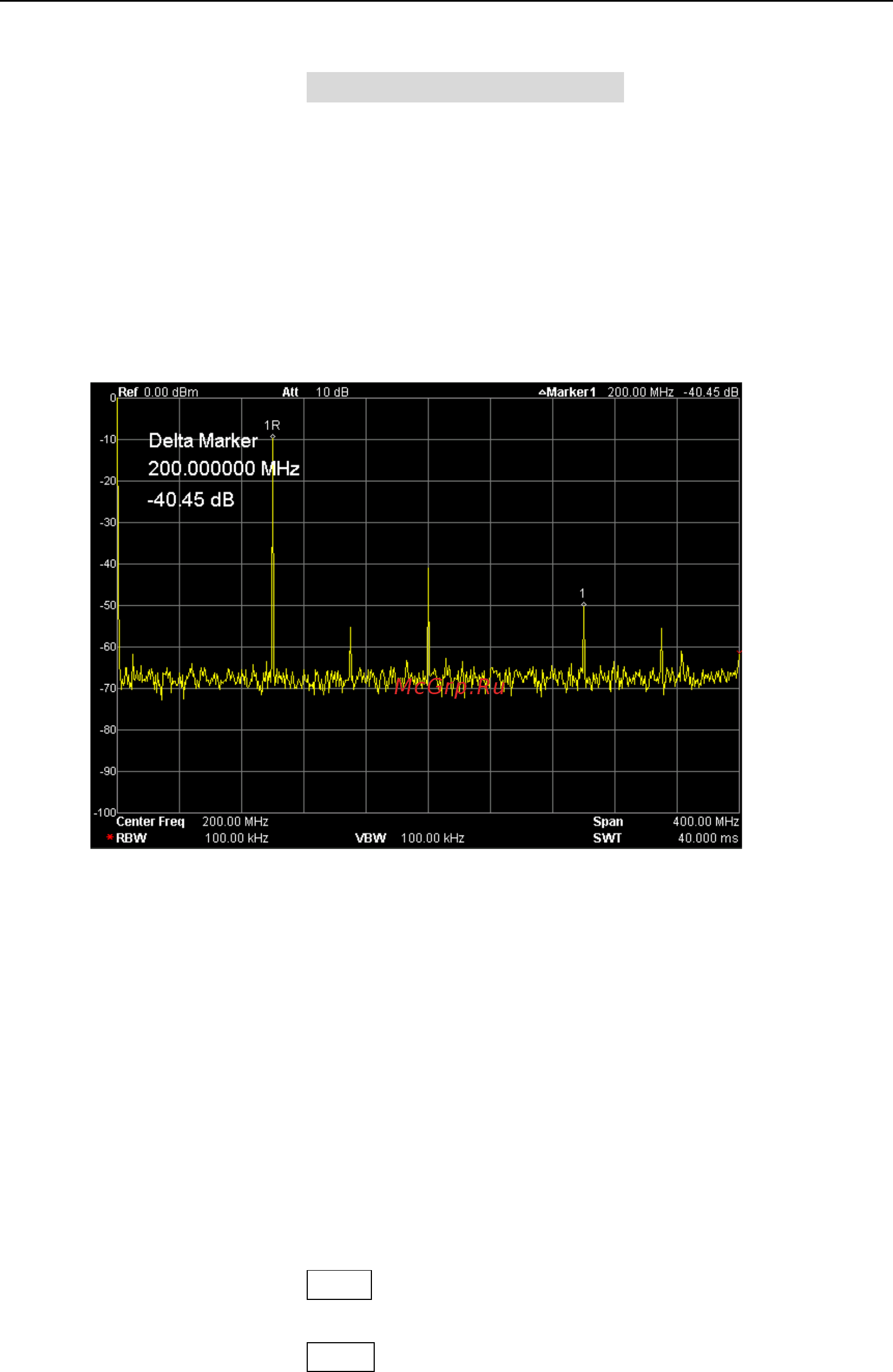

Схема пробной выходной основной волны и гармоники представлена на рисунке
ниже:
Рисунок 3-12Измерение гармонических искажений при помощи маркера
Метод 2: использование функции измерения гармонических искажений при
проведении измерения
Ход измерения:
1. Подключение оборудования
Выход генератора сигнала соедините с входом РЧ анализатора RFINPUT50Ωна
его лицевой панели.
2. Использование гармонических искажений при измерении сигнала
(1) Сброс предыдущих настроек анализатора
－Нажмите клавишуPreset
(2) Установка параметров
－Нажмите клавишуFREQ
