10
Системная плата GA-8IDML
Шаг 1: Установка центрального процессорного
устройства (ЦПУ)
Установка ЦПУ
00
00
0 Проверьте, что ЦПУ данного типа поддерживается
системной платой.
.

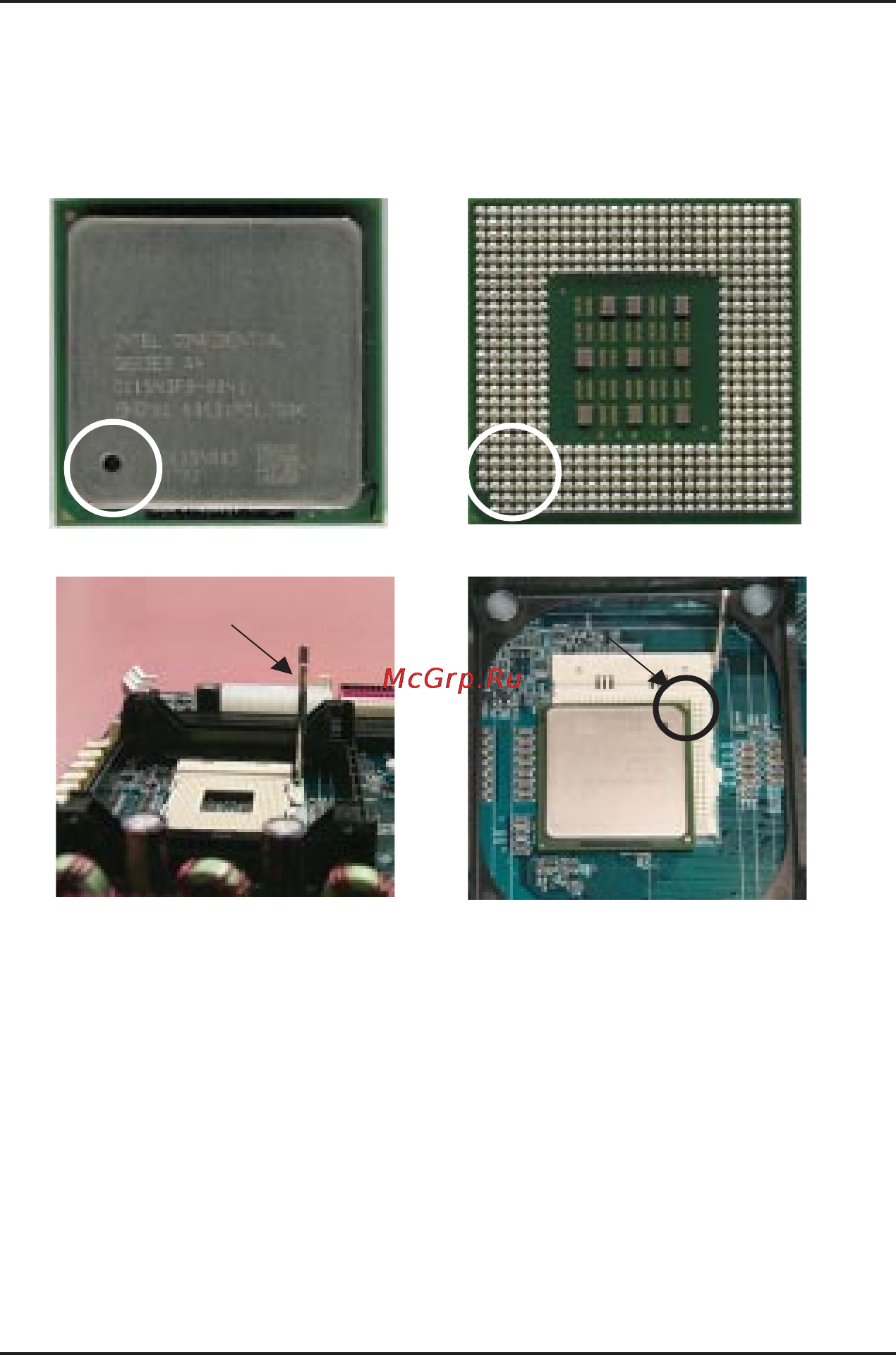

Ключ контакта 1
Ключ контакта 1
ЦПУ, вид сверху ЦПУ, вид снизу
Прижимной рычаг гнезда
1. Поднимите прижимной
рычаг гнезда ЦПУ на угол
до 90 градусов.
Ключ контакта 1
2. Определите положение
контакта 1 в гнезде и
найдите в верхнем углу
ЦПУ косой срез (золотой).
Затем установите ЦПУ в
гнездо.
