Процедура физической установки
J:Батарея
При неправильной замене батареи возможен взрыв.
Для замены используйте батарею того же или
аналогичного типа, рекомендованную изготовителем.
Утилизируйте использованные батареи в соответствии с
инструкциями изготовителя.
+

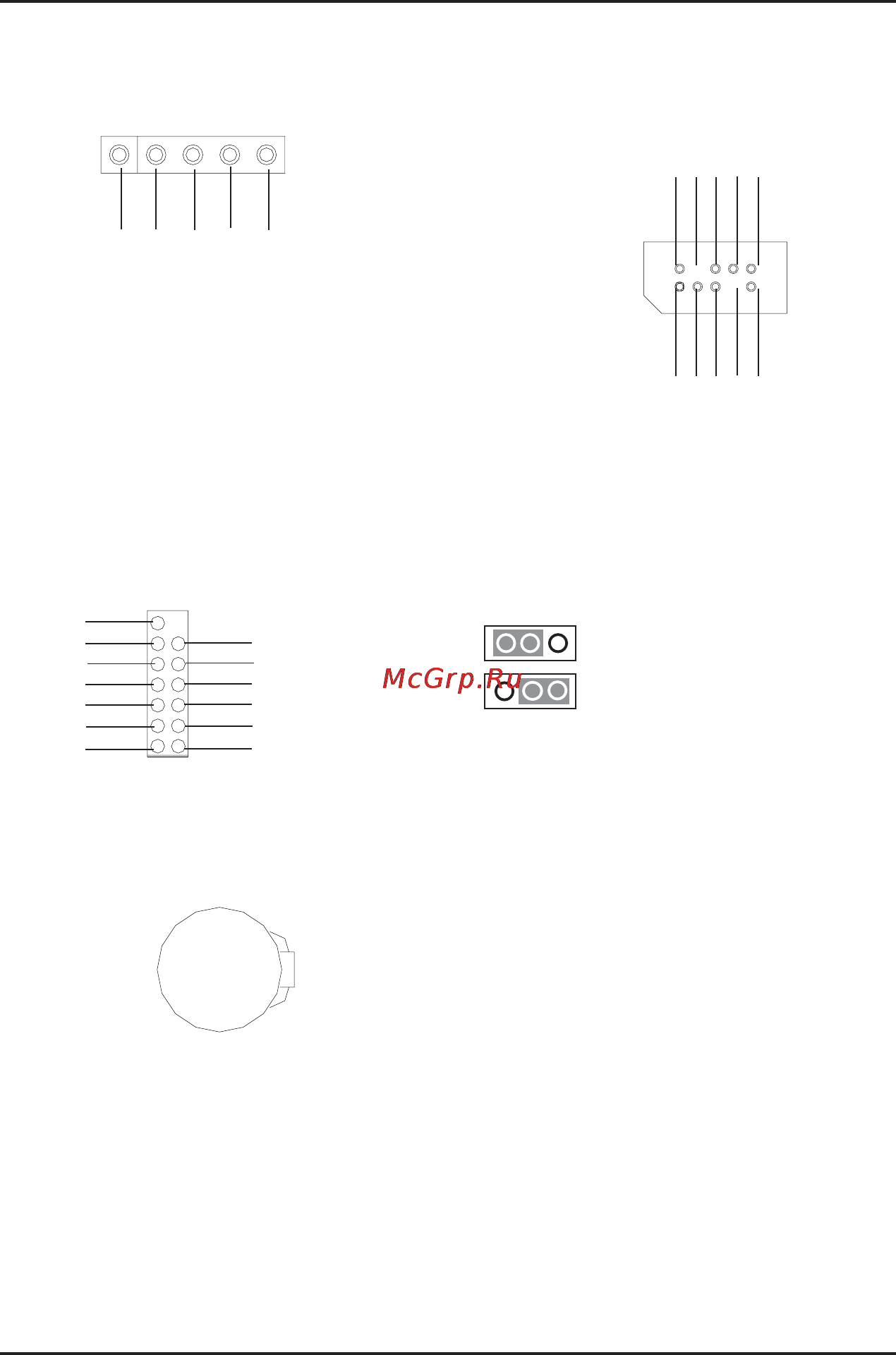

O: USB_VS : Выбор "пробуждения"
от PS/2 или USB
1-2 замкнуты: активизация
1
1
C:ИК I :Передний разъем USB
H :ПЕРЕДН_ПАНЕЛЬ
PW-
НС
IRTX
IRRX
ЗМЛ
VCC
SPK+
SPK-
PD_G
PD_G
HD-
HD+
PW+
RST+
RST-
PD+
ЗМЛ
НС
USB D3+
USB D3-
Питан.
Питан.
USB D2-
USB D2+
НС
ЗМЛ
2-3 замкнуты: откл. (по умолчанию)
