14
Системная плата GA-8IDML
Шаг 4: Подсоединение плоских кабелей, внутренних
проводов и источника питания

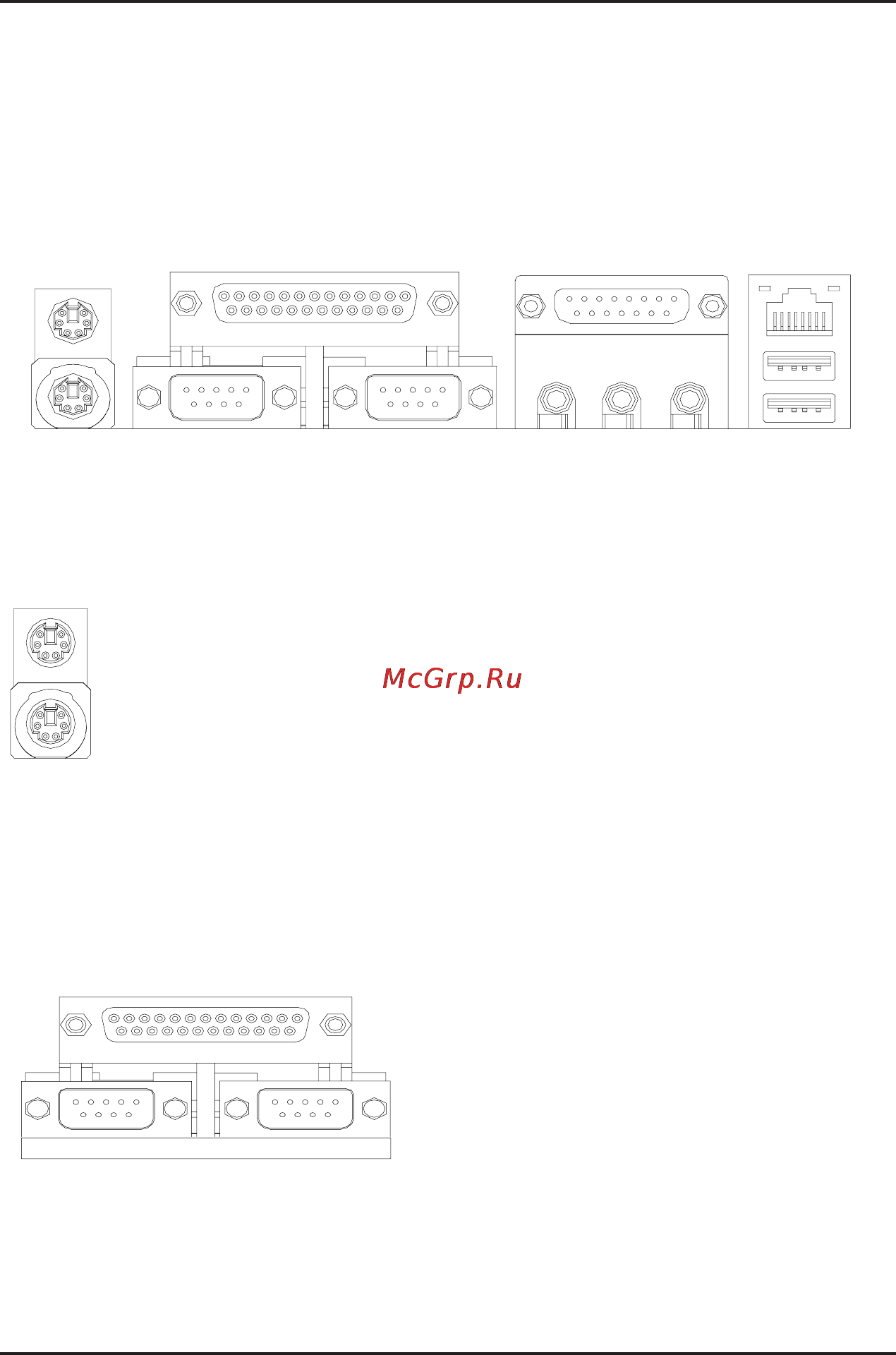

Знакомство с элементами задней панели ввода/вывода
XX
XX
X Разъем клавиатуры PS/2 и мыши PS/2
YY
YY
Y Параллельный порт и последовательные порты (COM1/COM2)
Разъем мыши PS/2
(гнездовой, 6 контактов)
Разъем клавиатуры PS/2
(гнездовой, 6 контактов)
Параллельный порт
(гнездовой, 25 контактов)
COMA COMB
Последовательные порты
(штыревые разъемы, 9 контактов)
¾Этот разъем поддерживает стандартные
клавиатуру PS/2 и мышь PS/2.
¾Этот разъем поддерживает 2 стандартных
порта COM и 1 параллельный порт.
Устройства, подобные принтеру, могут
подключаться к параллельному порту;
мышь, модем и подобные устройства могут
подключаться к последовательным портам.
X
YZ
[
\
