Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт [12/28] Подключение системы удаления продуктов сгорания
![Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт [12/28] Подключение системы удаления продуктов сгорания](/views2/1474190/page12/bgc.png)
12

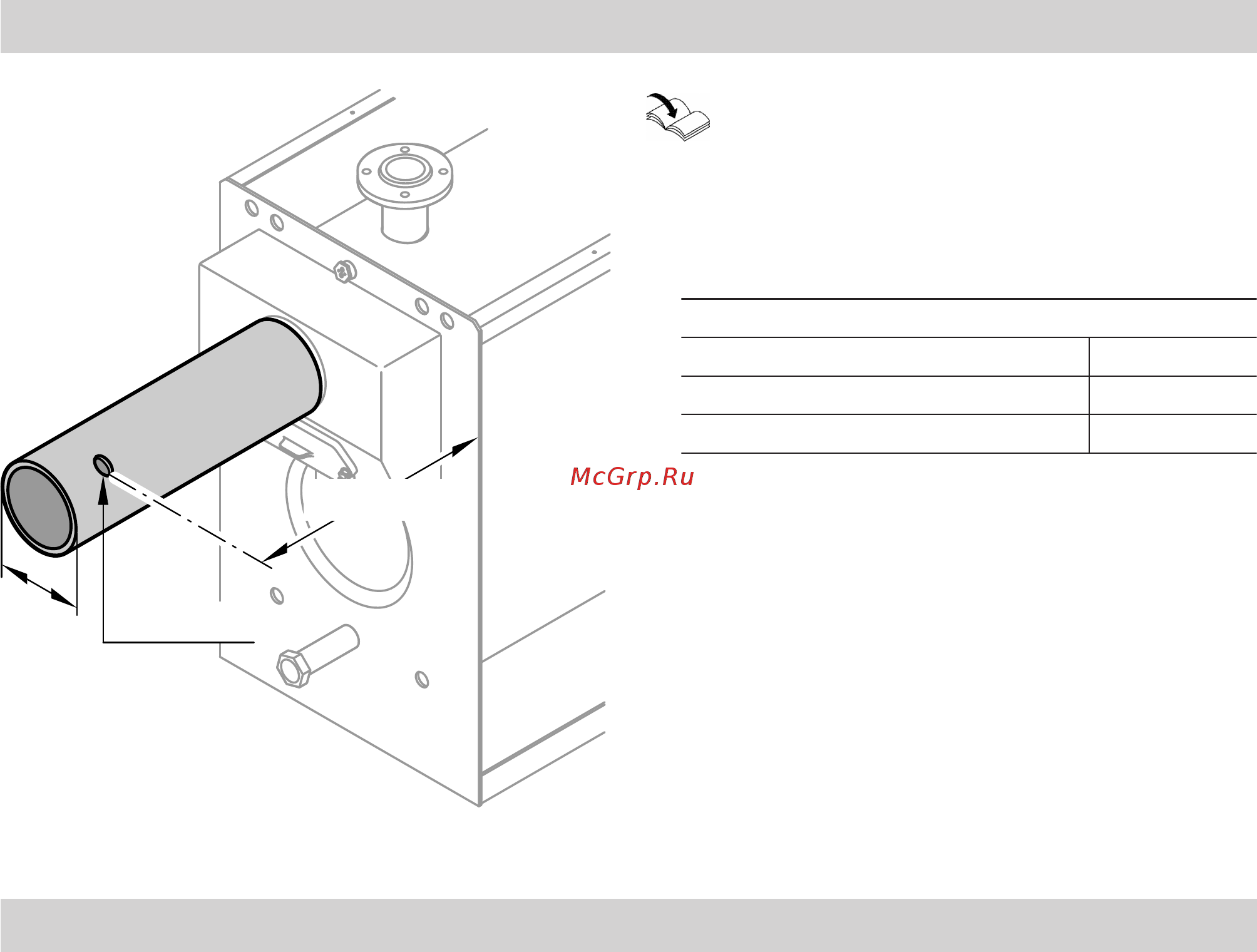

ØD
2-3 x ØD
Ø10 mm
Рис. 8
Инструкция по монтажу Vitoair
1. Соединить патрубок уходящих газов с дымовой
трубой кратчайшим путем и с небольшим подъе-
мом.
Внеш. Ø патрубка уходящих газов
90 и 115 кВт 178 мм
от 140 до 300 кВт 198 мм
от 390 до 500 кВт 248 мм
Табл. 4
2. Высверлить измерительное отверстие.
3. Уплотнить трубу дымохода и установить теплои-
золяцию (места подключения должны быть газо-
плотными).
Монтаж теплоизоляции
Указание
Все необходимые для монтажа теплоизоляции
детали находятся в коробке с теплоизоляцией.
Подключение системы удаления продуктов сгорания
5414 443 RU
