5
400
(300)
200 (100)
500 (50)
a
b
500 (50)

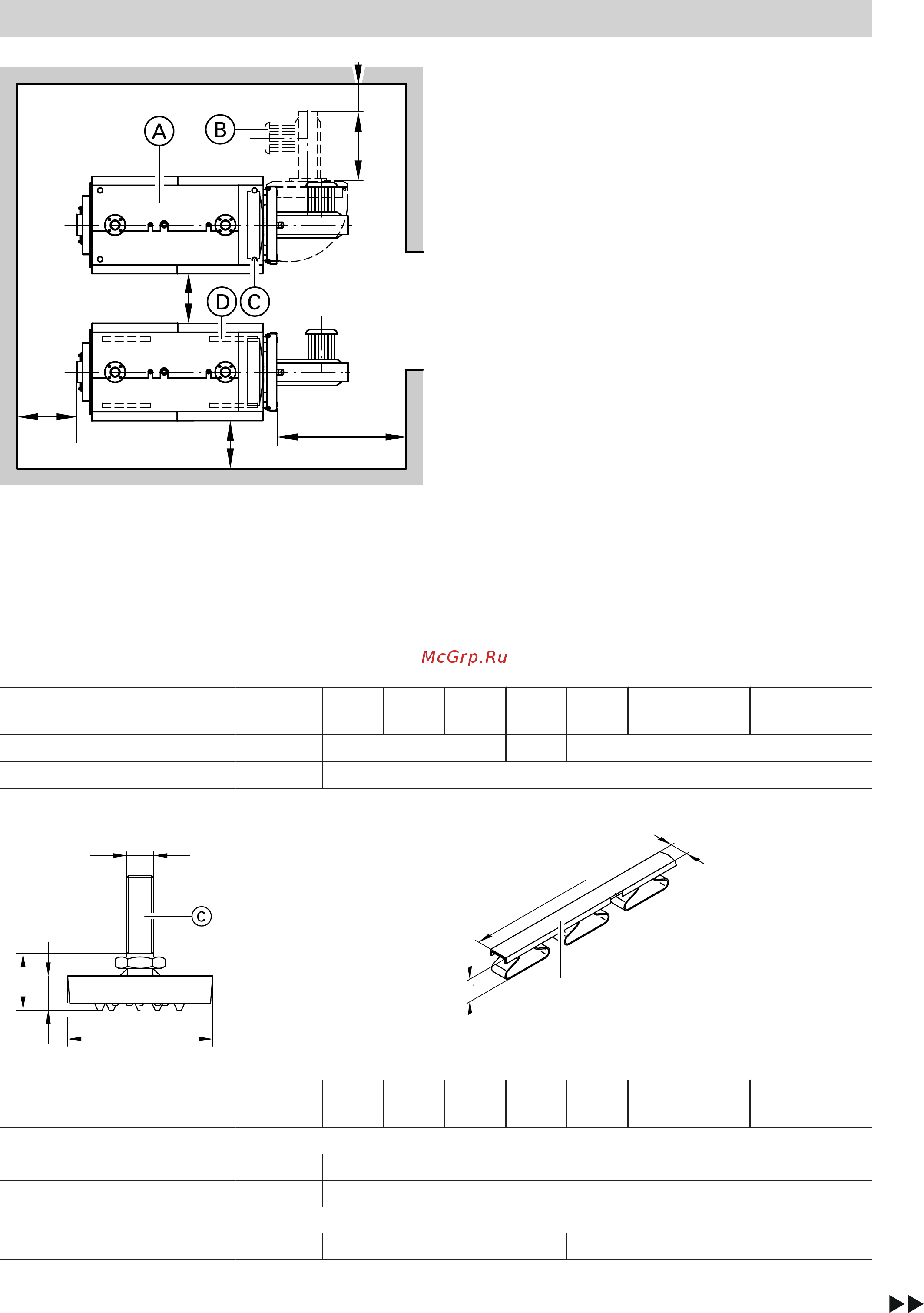

Рис. 1
A
Водогрейный котел
B
Горелка
C
Регулируемые звукопоглощающие опоры (от 90
до 500 кВт, принадлежности)
D
Звукопоглощающие подкладки котла (от 235 до
500 кВт, принадлежности)
Размеры в скобках являются минимальными рас-
стояниями.
Номинальная тепловая
мощность
кВт 90 115 140 180 235 300 390 405 500
a
*1
мм 1100 1400 1600
b мм Учесть конструктивную длину горелки
Табл. 1
100
20
28
M12
Рис. 2
D
c
d
е
Рис. 3
Номинальная тепловая
мощность
кВт 90 115 140 180 235 300 390 405 500
Звукопоглощающие регулируемые опоры
Допустимая нагрузка кг 2000
Кол-во шт. 4
Звукопоглощающие подкладки котла
Допустимая нагрузка кг — 2250 3336 3000
*1
Данное расстояние перед котлом необходимо для демонтажа внутренних труб и очистки газоходов.
Пространство, необходимое для монтажа
5414 443 RU
