Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт — установка и выравнивание водогрейного котла: пошаговая инструкция [7/28]
Превью страниц
Страница 7 /
28
![Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт [7/28] Установка и выравнивание водогрейного котла](/views2/1474190/page7/bg7.png)
7
2.
E
1.

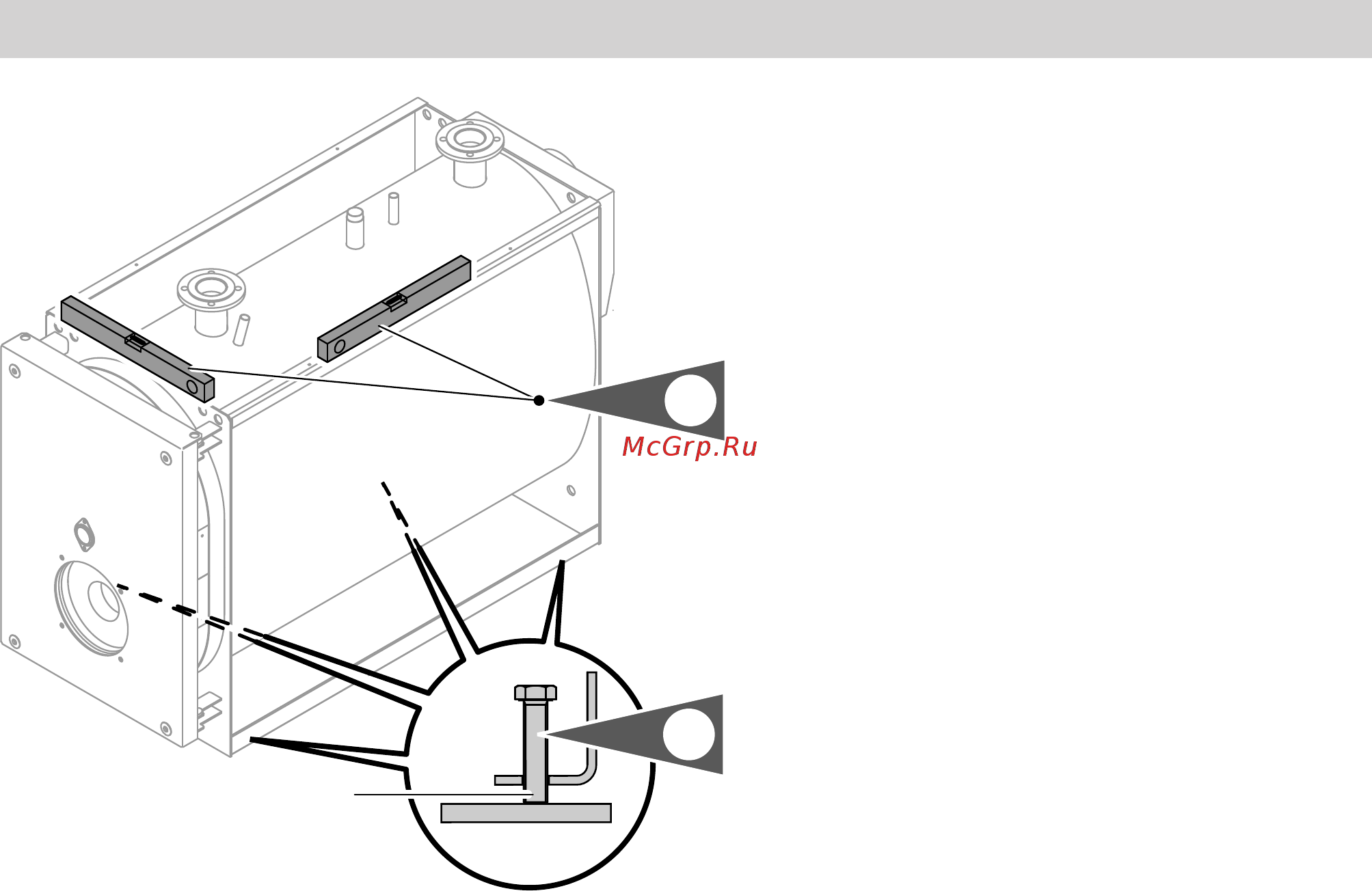

Рис. 4
1.
Ввинтить регулировочные винты
E
в шины
основания.
Указание
Регулировочные винты и заглушка смотровой
трубки вложены в камеру сгорания.
2. Выровнять положение водогрейного котла по
горизонтали. Специальный фундамент не тре-
буется.
Указание
Мы рекомендуем установить водогрейный котел
на регулируемые звукопоглощающие опоры
C
( или на звукопоглощающие подкладки
D
, см.
стр. 5.
Звукопоглощающие регулируемые опоры
Ввинтить регулируемые опоры снизу в шины
основания.
Звукопоглощающие подкладки котла
Чтобы обеспечить равномерную нагрузку на пру-
жинные элементы, неровности пола не должны
превышать 1 мм. Расположить подкладки под водо-
грейным котлом, уложив их по центру шин основа-
ния. При опускании водогрейного котла вследствие
перекоса может произойти временная перегрузка
одной из подкладок котла. Для облегчения монтажа
подложить деревянные брусья (
□
35 мм). Разме-
стить их в начале, посредине и на конце каждой из
подкладок котла.
Установка и выравнивание водогрейного котла
5414 443 RU
