Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт [9/28] Подключение на стороне отопительного контур
![Viessmann Vitoplex 300 (напольн./комб.) 90-2000 кВт [9/28] Подключение на стороне отопительного контур](/views2/1474190/page9/bg9.png)

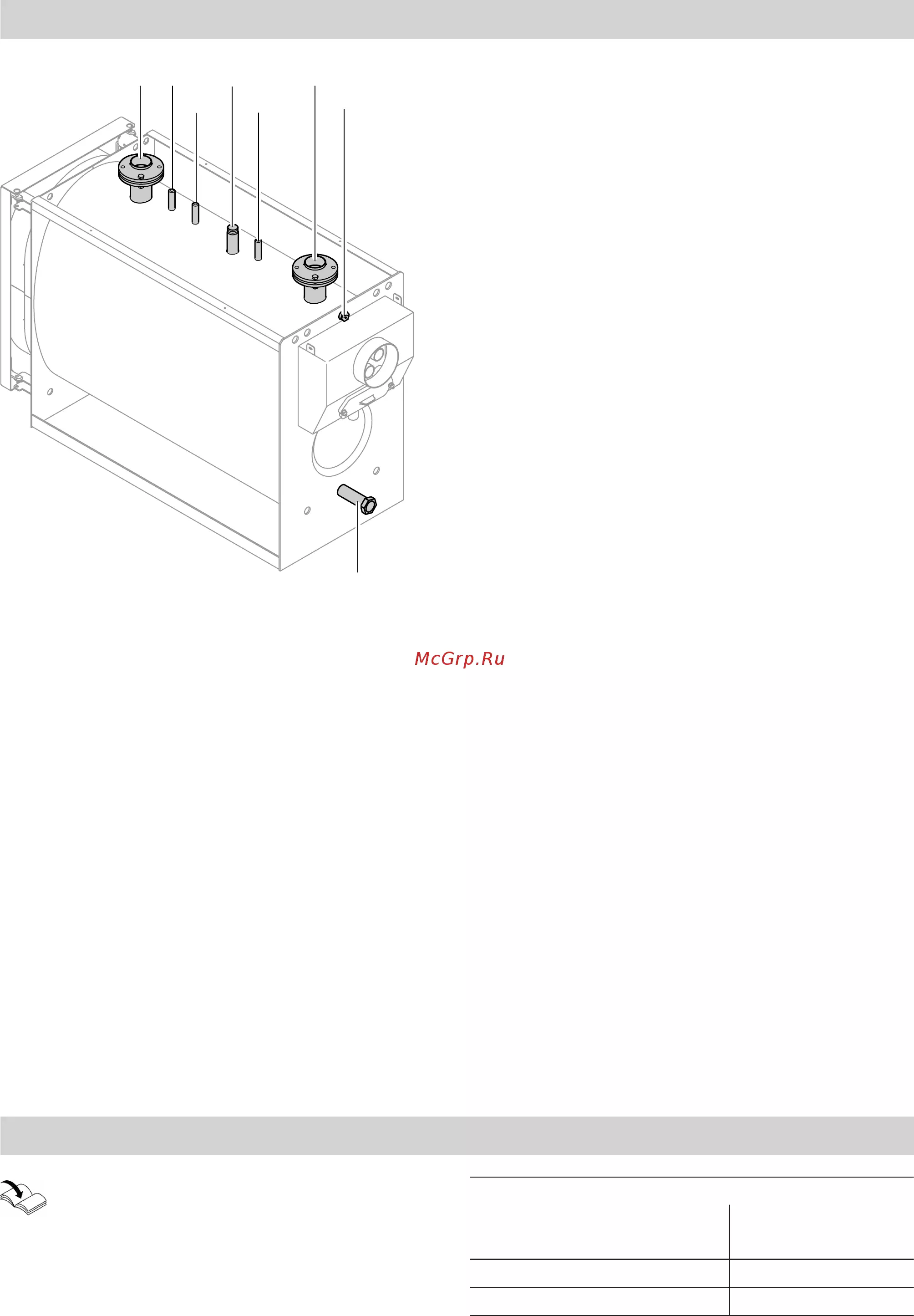

9
G
A
B C D
F
H

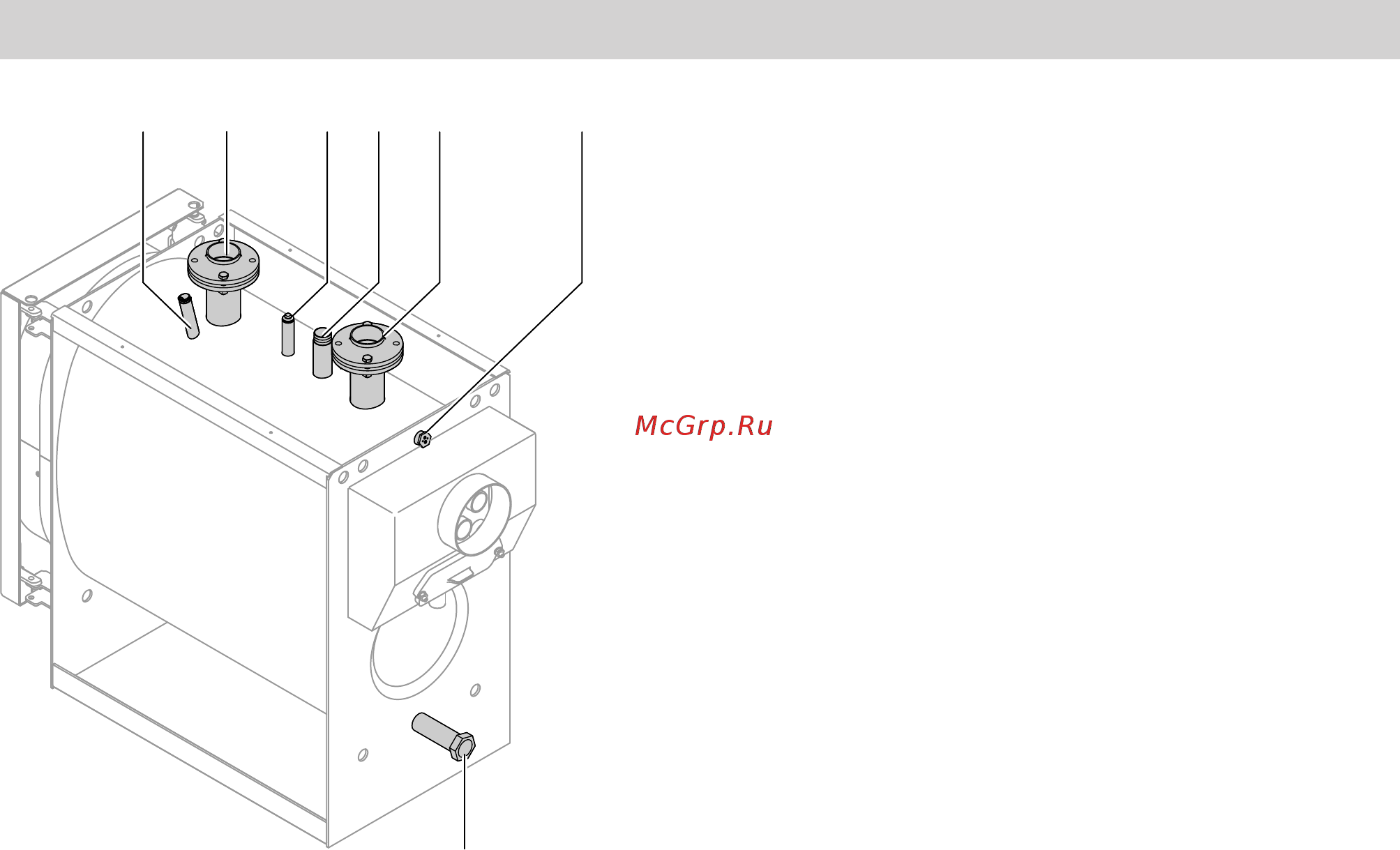

Рис. 6 от 90 до 115 кВт
A
Обратная магистраль котла, DN 65
B
Муфта для датчика температуры Therm-Control
(NTC 10 кОм), R ½
C
Муфта для манометра, R ½
D
Патрубок аварийной линии (предохранитель-
ный клапан), см. стр. 10
F
Подающая магистраль котла, DN 65
G
Муфта для датчика температуры котла, предох-
ранительного ограничителя температуры и тер-
морегулятора
H
Патрубок опорожнения, R 1¼
Подключение на стороне отопительного контура (продолжение)
5414 443 RU
