12
Проверка статического и динамического давления газа
Опасность
Образование окиси углерода
вследствие неправильной
настройки горелки может при-
чинить серьезный вред здоро-
вью.
До и после проведения работ
на газовых приборах необхо-
димо измерить содержание
СО.
Работа на сжиженном газе
При первичном вводе в эксплуата-
цию/замене дважды промыть резер-
вуар сжиженного газа. После про-
мывки тщательно удалить воздух
из резервуара и соединительного
газопровода.
A
01. Закрыть запорный газовый кран.

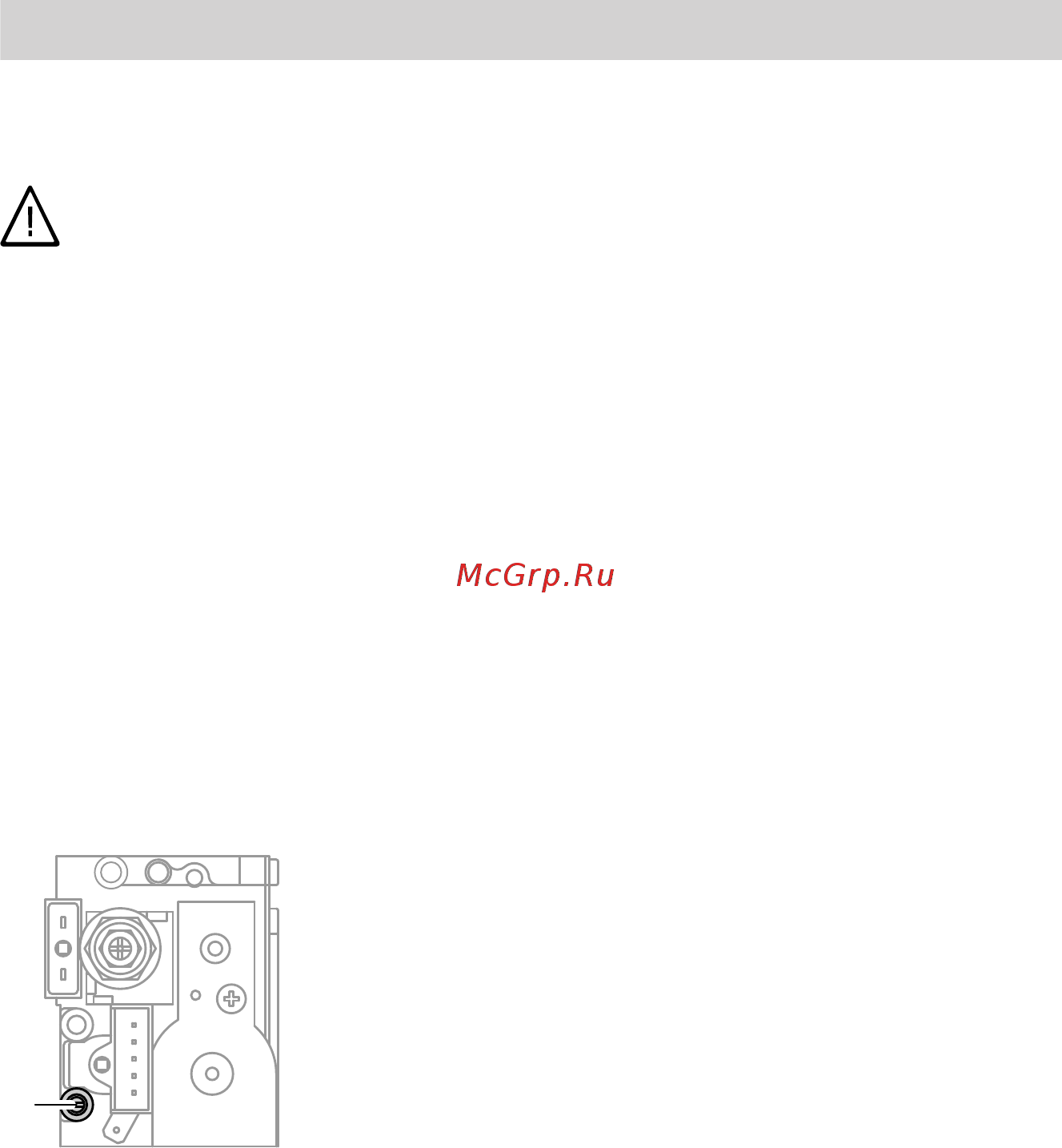

02. Отпустить винт в измерительном
штуцере
A
газовой регулирую-
щей арматуры, не вывинчивая
его, и подсоединить манометр.
03. Открыть запорный газовый кран.
04. Измерить статическое давление
газа:
■ природный газ: макс. 25 мбар
(2,5 кПа)
■ сжиженный газ: макс.
57,5 мбар (5,75 кПа)
Записать результат измерения в
протокол.
05. Ввести водогрейный котел в дей-
ствие.
Указание
При первичном вводе в эксплуа-
тацию прибор может сигнализи-
ровать неисправность вслед-
ствие наличия воздуха в линии
подачи газа. Примерно через
10 с горелка может быть раз-
блокирована. Для этого выклю-
чить и включить водогрейный
котел на контроллере (сете-
вым выключателем).
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5794 548 GUS
