20
01.
Открутить винты A и снять верх-
нюю панель облицовки
B
.
02. Ослабить натяжные пружины и
снять теплоизоляционный мат
C
.
03. Открутить стопорный винт и
снять фронтальную панель обли-
цовки
H
.
04. Разъединить все электрические
соединения на контроллере.
05. Снять верхнюю панель обли-
цовки с контроллером
D
.
06. Снять заднюю панель облицовки
F
.
07. Открутить винты и снять боковые
панели облицовки
G
и
K
.
08. Открутить винты на стабилиза-
торе тяги
E
. Освободить стаби-
лизатор тяги от уплотнения и
снять.

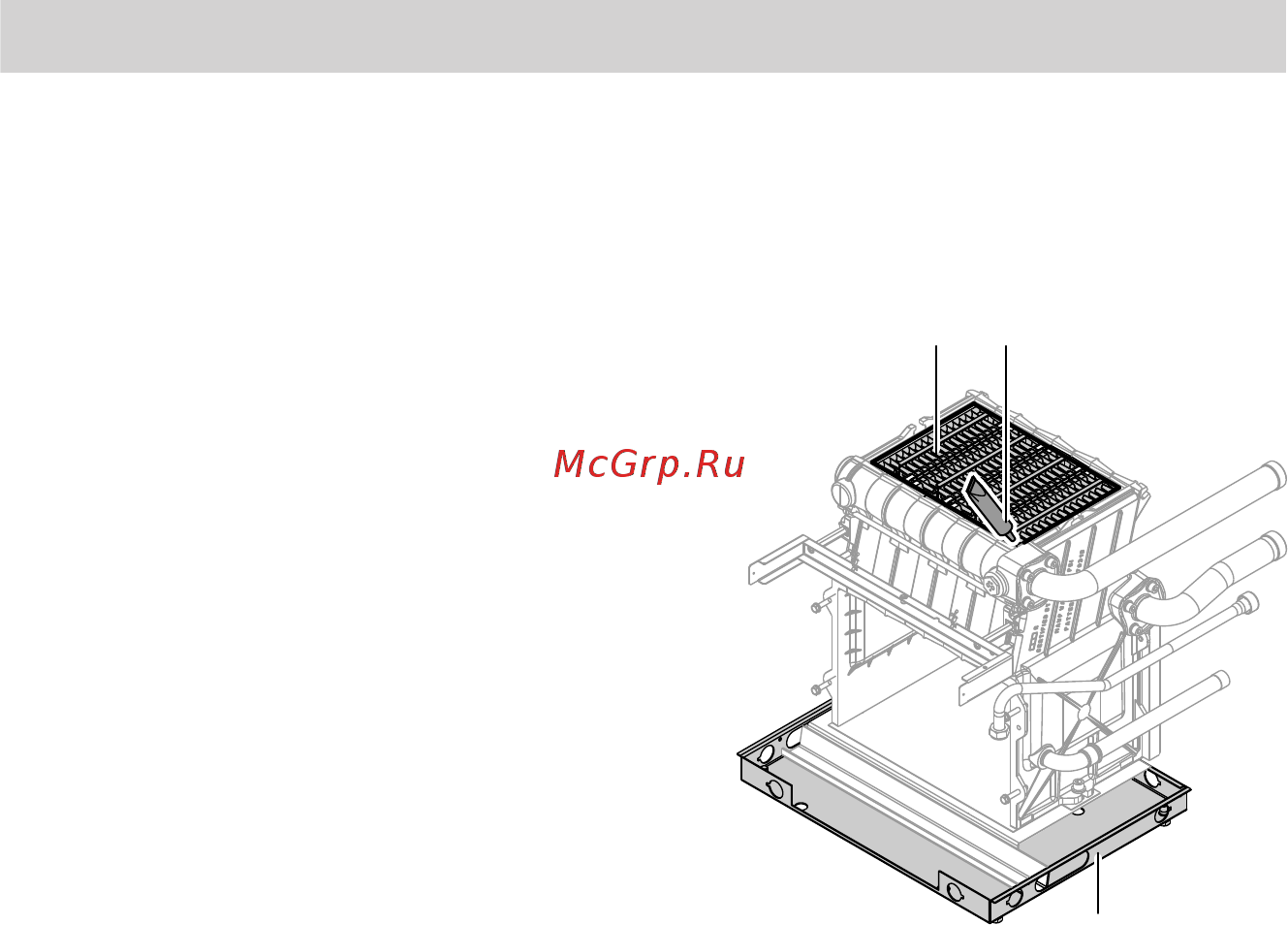

09. Очистить теплообменные поверх-
ности
L
котлового блока щеткой,
входящей в комплект поставки.
N
ML
!
Внимание
Очистка может привести к
повреждению горелки.
Очищать теплообменные
поверхности только при
демонтированной горелке.
!
Внимание
Использование чистящих
средств, содержащих
калий, приводит к повре-
ждению теплообменных
поверхностей.
Использовать чистящие
средства, не содержащие
калий.
10. Удалить остатки продуктов сгора-
ния с плиты основания
N
.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5794 548 GUS
