14
Динамическое давление (давление
истечения):
Действия
Природный газ Сжиженный газ
ниже
8 мбар (0,8 кПа)
ниже 27,7 мбар
(2,77 кПа)
■ Не вводить в эксплуатацию
■ Известить предприятие газоснабже-
ния или поставщика сжиженного га-
за
8 - 25 мбар (0,8 -
2,5 кПа)
27,7 - 57,5 мбар
(2,77 - 5,75 кПа)
Ввести водогрейный котел в эксплуа-
тацию.
свыше 25 мбар
(2,5 кПа)
свыше 57,5 мбар
(5,75 кПа)
■ На входе установки подключить от-
дельный регулятор давления газа
■ Настроить давление на входе:
20 мбар (2 кПа) для природного газа
30 мбар (3 кПа) для сжиженного газа
■ Известить предприятие газоснабже-
ния или поставщика сжиженного га-
за.

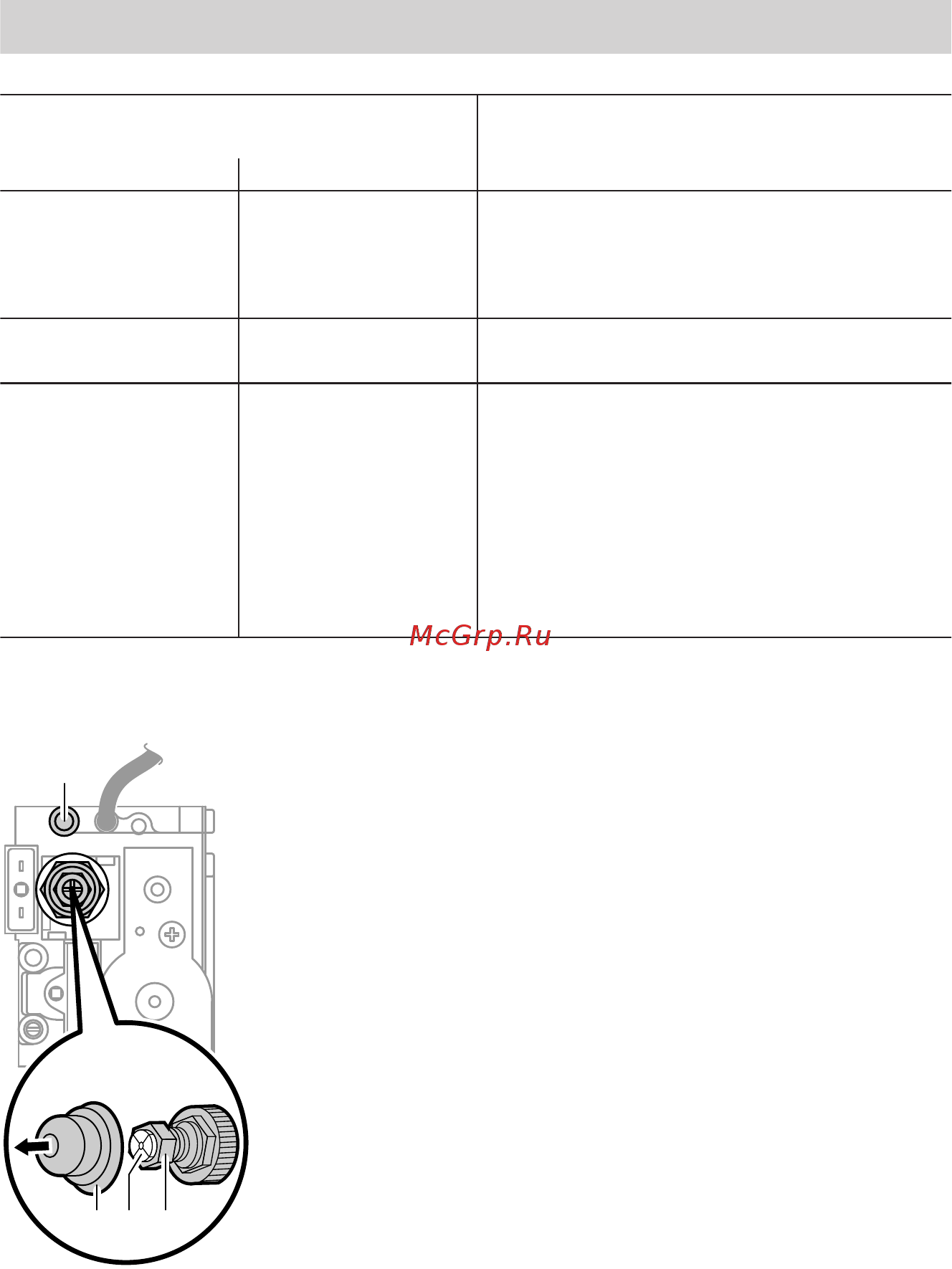

Измерение давления газа на жиклере
A
B CD
1. Закрыть запорный газовый кран.
2. Ослабить винт в измерительном
штуцере
A
, не вывинчивая его, и
подсоединить манометр.
3. Открыть запорный газовый кран.
Ввести водогрейный котел в дей-
ствие.
4. Измерить давление газа на
жиклере.
Если значение не соответствует
величине, указанной в таблице
ниже, снять защитный колпачок
B
.
Отрегулировать давление газа на
жиклере с помощью винта
C
.
Указание
Винт
D
функции не имеет.
5. Проверить значения настройки и
занести их в протокол.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5794 548 GUS
