26

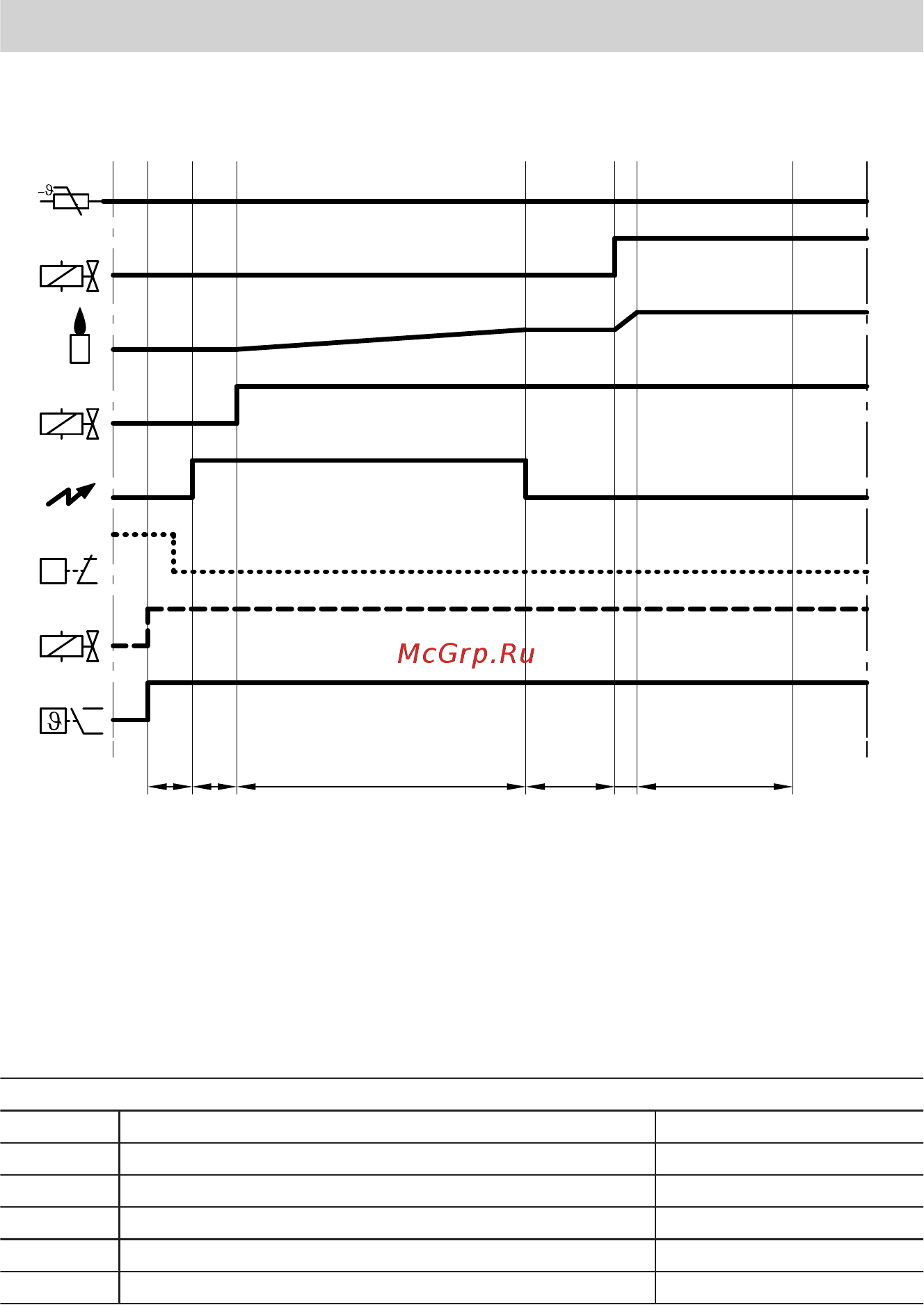

Циклограмма
T5T1 T2 T3 T4 T6
P
A
B
C
D
E
F
G
H
A
Запрос теплогенерации
B
Внешний клапан для сжиженного
газа
C
Реле давления газа
D
Розжиг
E
Газовый клапан растопочной
горелки
F
Ток ионизации
G
Главный газовый клапан
H
Устройство контроля опрокиды-
вания тяги
Интервалы времени
T1 Время ожидания 3 с
T2 Фаза предварительного розжига 3 с
T3 1-е время безопасности макс. 39 с
T4 Время стабилизации растопочной горелки 6 с
T5 2-е время безопасности макс. 3 с
T6 Время задержки 21 с
Система розжига
Циклограмма и функционирование
5794 548 GUS
