Viessmann Vitorond 200 [10/12] Состояние водогрейного котла при поставке
![Viessmann Vitorond 200 [10/12] Состояние водогрейного котла при поставке](/views2/1474470/page10/bga.png)

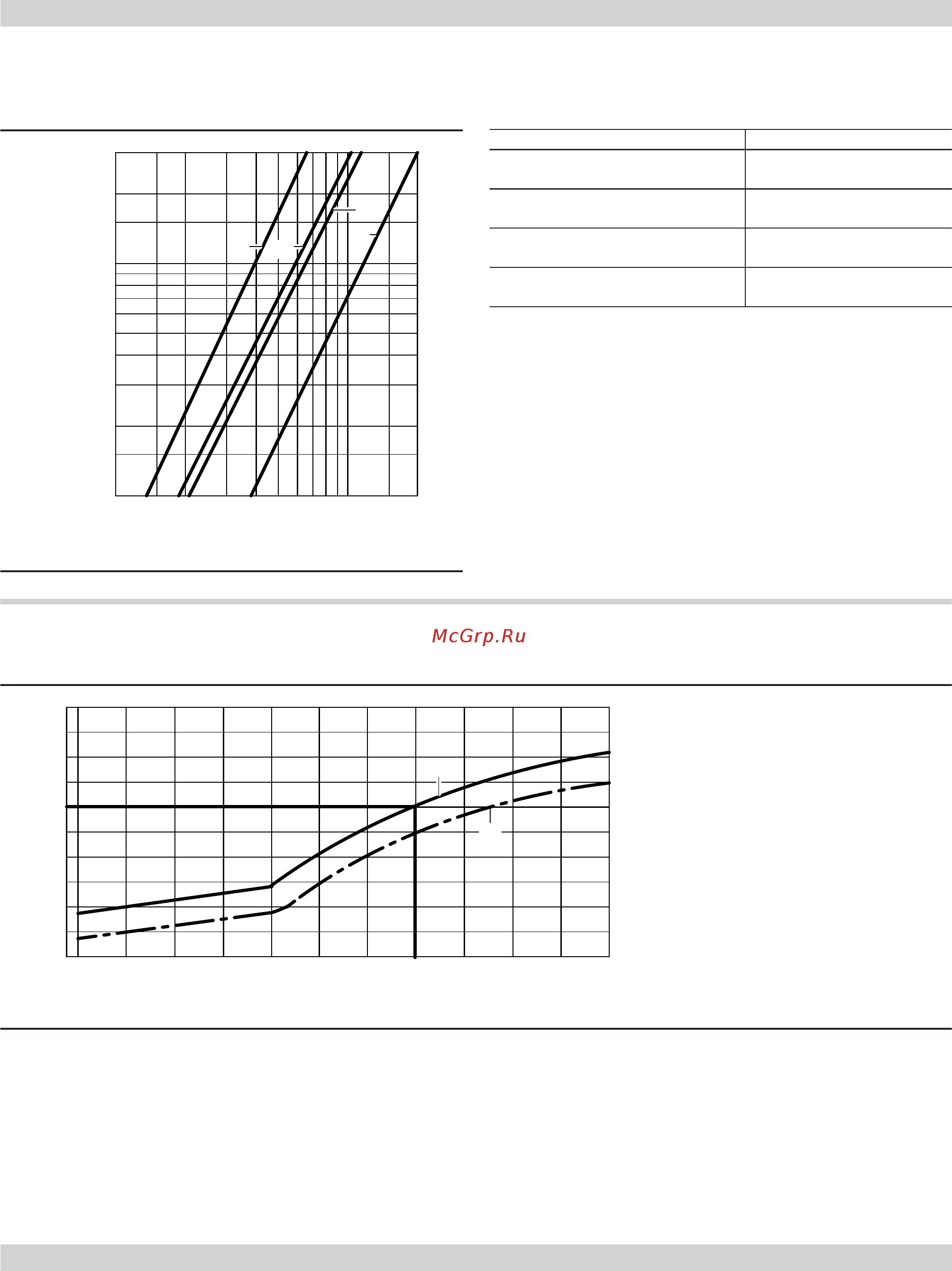

Гидродинамическое сопротивление отопительного контура
№ заказа Z000 326 - Z000 333
№ заказа Кривая
Z010 326
A
Z010 330
Z010 327
B
Z010 331
Z010 328
C
Z010 332
Z010 329
D
Z010 333
Рабочие характеристики
Vitotrans 300 при работе на газе
70 65 60 55 50 45 40 35 30 25 2075
0,4
0,6
0,8
1
1,2
1,4
Коэффициент пересчета
Входная температура теплоносителя, ºC
B
A
A
Температура уходящих газов на входе 200 °C
B
Температура уходящих газов на входе 180 °C
Перерасчет рабочих характеристик
Данные тепловой мощности теплообменника уходящих газов/
воды Vitotrans 300 приведены для входной температуры уходя-
щих газов 200 °C и температуры теплоносителя на входе в теп-
лообменник, равной 40 °C.
При других условиях эксплуатации тепловую мощность можно
вычислить умножением указанной номинальной тепловой мощ-
ности на коэффициент пересчета, определенный по диаграмме.
Состояние водогрейного котла при поставке
Котловой блок как единица поставки в виде отдельных секций или
на выбор в цельном исполнении на поддоне.
Дверь котла установлена на передней секции, сборник уходящих
газов и два отверстия для чистки – на задней секции. Турбулиза-
торы находятся в газоходах.
1 коробка с теплоизоляцией и щеткой для чистки
1 коробка с контроллером котлового контура и 1 пакет с техни-
ческой документацией
1 Датчик температуры Therm-Control
В камеру сгорания вложены принадлежности котла:
Технические характеристики Vitotrans 300
(продолжение)
10
VIESMANN
VITOROND 200
5457 972 GUS
