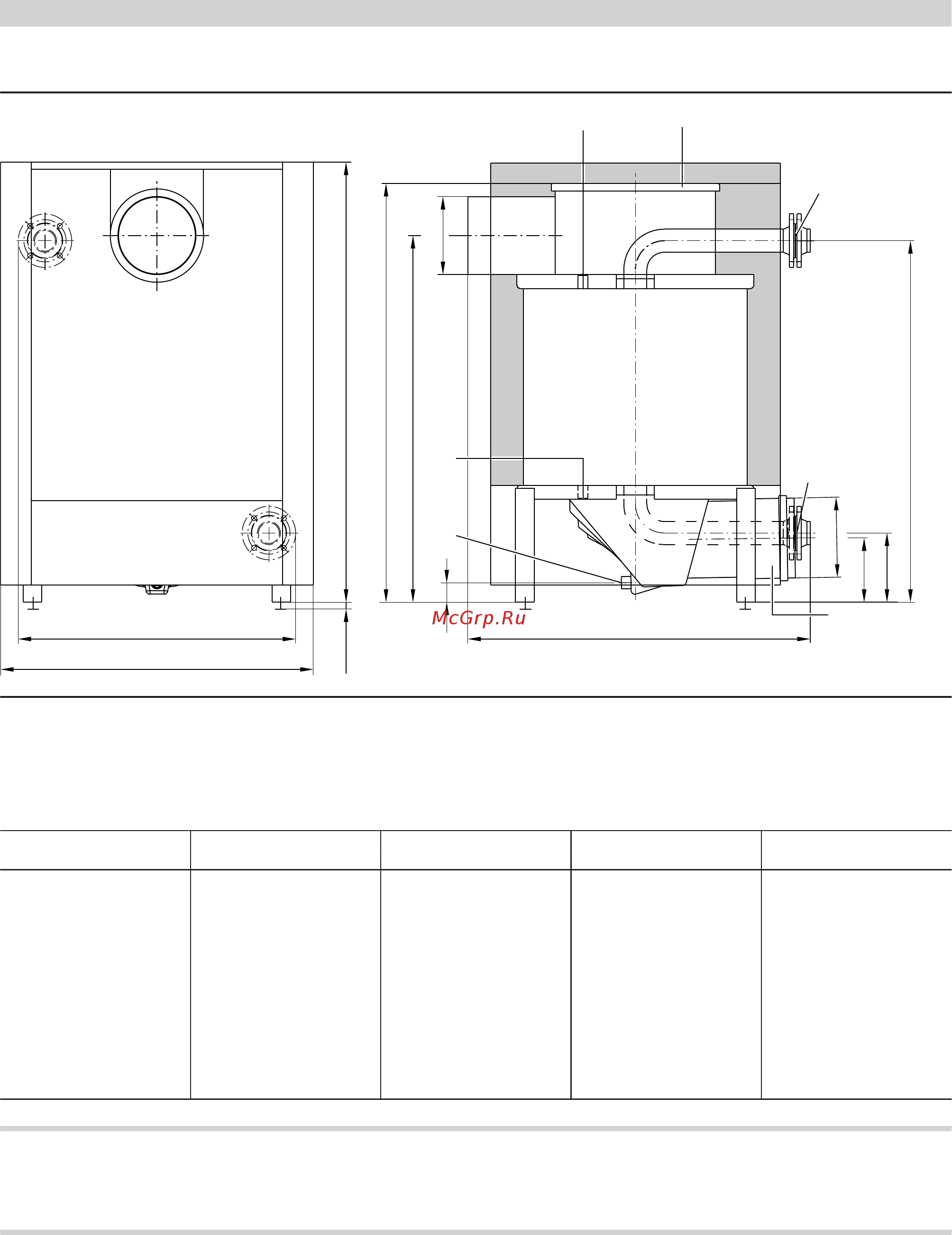

Размеры

Дополнительная муфта R ½

AGA Сборник уходящих газов

E Патрубок опорожнения R ½

HR Обратная магистраль отопительного контура (вход)

HV Патрубок подающей магистрали отопительного контура

(выход)

KOA Конденсатоотводчик 7 32

R Отверстие для чистки

Таблица размеров

№ заказа Z010 326 Z010 327 Z010 328 Z010 329

Z010 330 Z010 331 Z010 332 Z010 333

a мм 628 656 726 839

b мм 714 746 818 912

c мм 1022 1098 1151 1308

d мм 965 1043 1096 1245

е мм 851 907 960 1080

f мм 73 53 51 88

g (внутр.) 7 мм 181 201 201 251

h мм 707 818 896 1015

i (внутр.) 7 мм 151 201 201 251

k мм 165 170 168 230

l мм 170 172 181 232

m мм 851 899 946 1075

Состояние при поставке

Тело теплообменника со смонтированным коллектором уходя-

щих газов. Контрфланцы привинчены к патрубкам.

1 коробка с теплоизоляцией

Подключение к дымоходу

Патрубок уходящих газов водогрейного котла и переходник теп-

лообменника уходящих газов/воды должны быть соединены сое-

динительной манжетой (принадлежность) (не приваривать).

Выравнивание по высоте:

■ для водогрейных котлов Vitoplex регулировочными винтами

■ для водогрейных котлов Vitorond приобретаемым отдельно

переходником

Технические характеристики Vitotrans 300

(продолжение)
