Монтаж

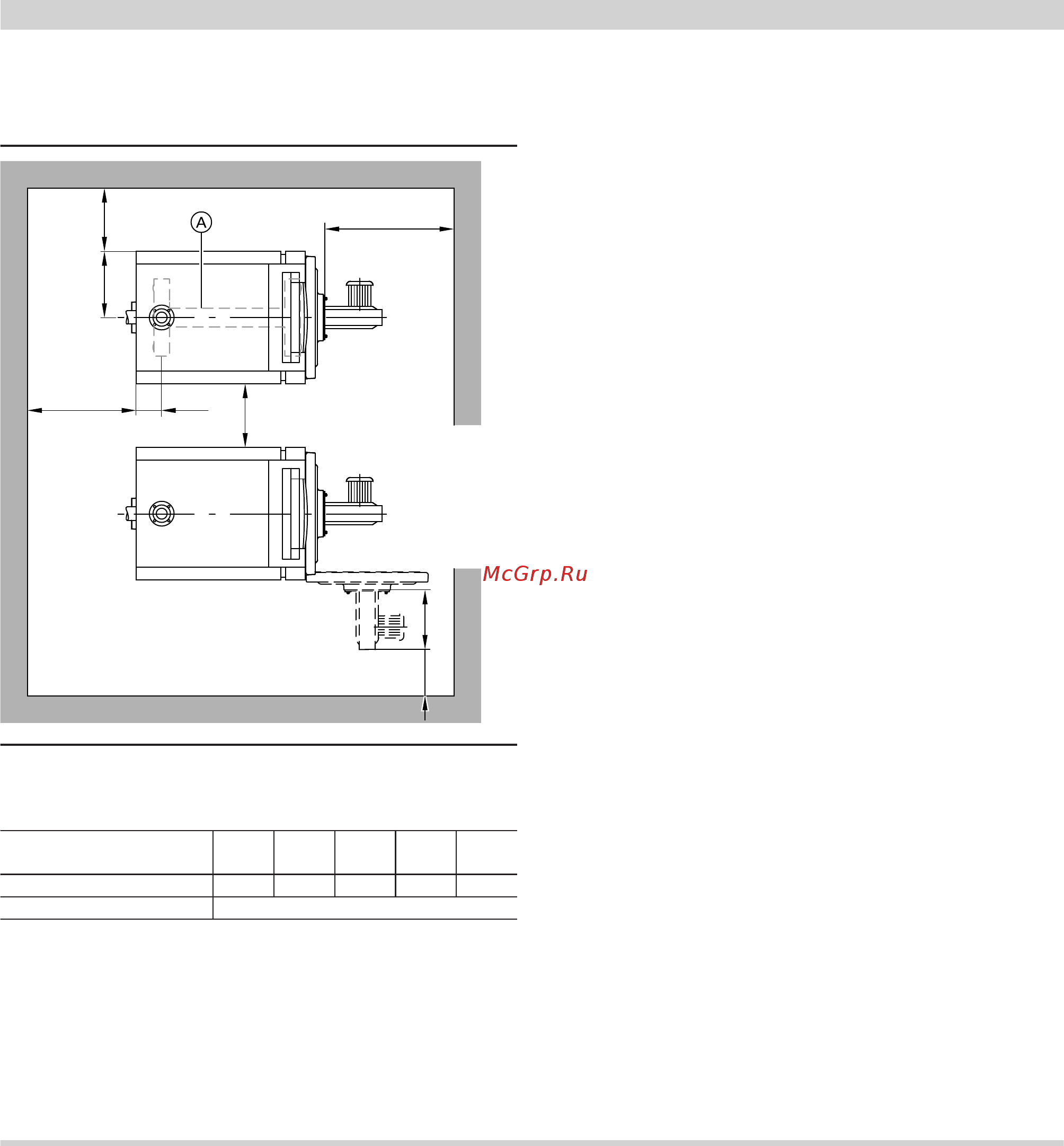

Минимальные расстояния

430

600 170

200 (100)

500 (200)

Опорная рама (принадлежность)

Для упрощения монтажа и работ по техобслуживанию необхо-

димо соблюдение указанных размеров. При ограниченном про-

странстве для монтажа достаточно выдержать минимальные рас-

стояния (указанные в скобках). В состоянии при поставке дверь

котла открывается влево.

Детали фурнитуры можно переставить таким образом, чтобы

дверь открывалась вправо.

Таблица размеров

Ном. тепловая

мощность

кВт 125 160 195 230 270

a мм 1200 1400 1600 1800 2000

b мм Конструктивная длина горелки

Условия монтажа

■ Не допускается загрязнение воздуха галогенсодержащими

углеводородами

(например, входящими в состав аэрозолей, красок, раствори-

телей и моющих средств).

■ Избегать сильной степени запыления.

■ Не допускать высокой влажности воздуха.

■ Обеспечить защиту от замерзания и надлежащую вентиляцию.

При несоблюдении этих требований возможны сбои и поврежде-

ния установки.

В помещениях, в которых возможно загрязнение воздуха галоге-

носодержащими углеводородами, водогрейный котел можно

устанавливать только при условии, что приняты достаточные

меры для поступления незагрязненного воздуха для сжигания

топлива.

Монтаж горелки

Водогрейные котлы мощностью 125 кВт:

Горелка должна быть смонтирована на плите горелки, входящей

в комплект поставки. Монтаж без плиты непосредственно на

двери котла невозможен.

Окружность центров отверстий для крепления горелки, отверстия

для крепления горелки и отверстие трубы горелки соответствуют

требованиям EN 226.

Водогрейные котлы мощностью 160 - 270 кВт:

Горелка должна быть смонтирована на плите горелки, ее монтаж

без плиты горелки непосредственно на двери котла невозмо-

жен.

Во входящей в комплект поставки плите горелки заказчик должен

просверлить отверстия в соответствии с размерами горелки.

Обратите внимание!

Минимальная длина пламенной головы горелки составляет

110 мм. Для горелок с диаметром пламенной головы 150 -

230 мм возможно расширение отверстия в двери котла.

По желанию (за дополнительную плату) плиты горелки могут быть

подготовлены изготовителем. Для этого при заказе необходимо

указать изготовителя горелки и ее тип.

Труба горелки должна выступать из теплоизоляции двери котла.

Технические характеристики водогрейного котла

(продолжение)

VIESMANN

VITOROND 200

5457 972 GUS
