Технические данные
Ном. тепловая мощность
*1
кВт 125 160 195 230 270
Ном. тепловая нагрузка кВт 135 173 211 248 291
Маркировка CE CE-0085 BS 0005 согласно Директиве по КПД
и
CE-0085 согласно Директиве по газовым приборам
Количество секций 4 5 6 7 8
Допуст. температура подачи
(= температура срабатывания защитного ограничи-
теля температуры)
°C 110 110 110 110 110
Допуст. рабочая температура °C 95 95 95 95 95
Доп. рабочее давление бар 6 6 6 6 6
МПа 0,6 0,6 0,6 0,6 0,6
Аэродинамич. сопротивление мбар 0,65 0,95 1,0 1,2 1,6
Па 65 95 100 120 160
Размеры котлового блока
Длина (размер f)
*2
мм 670 840 1010 1180 1350
Ширина (размер d) мм 790 790 790 790 790
Высота (размер c) мм 865 865 865 865 865
Размеры секций
Передняя секция с дверью котла мм 885 x 790 x 290
Центральная секция мм 860 x 680 x 170
Задняя секция с коллектором уходящих газов мм 885 x 860 x 270

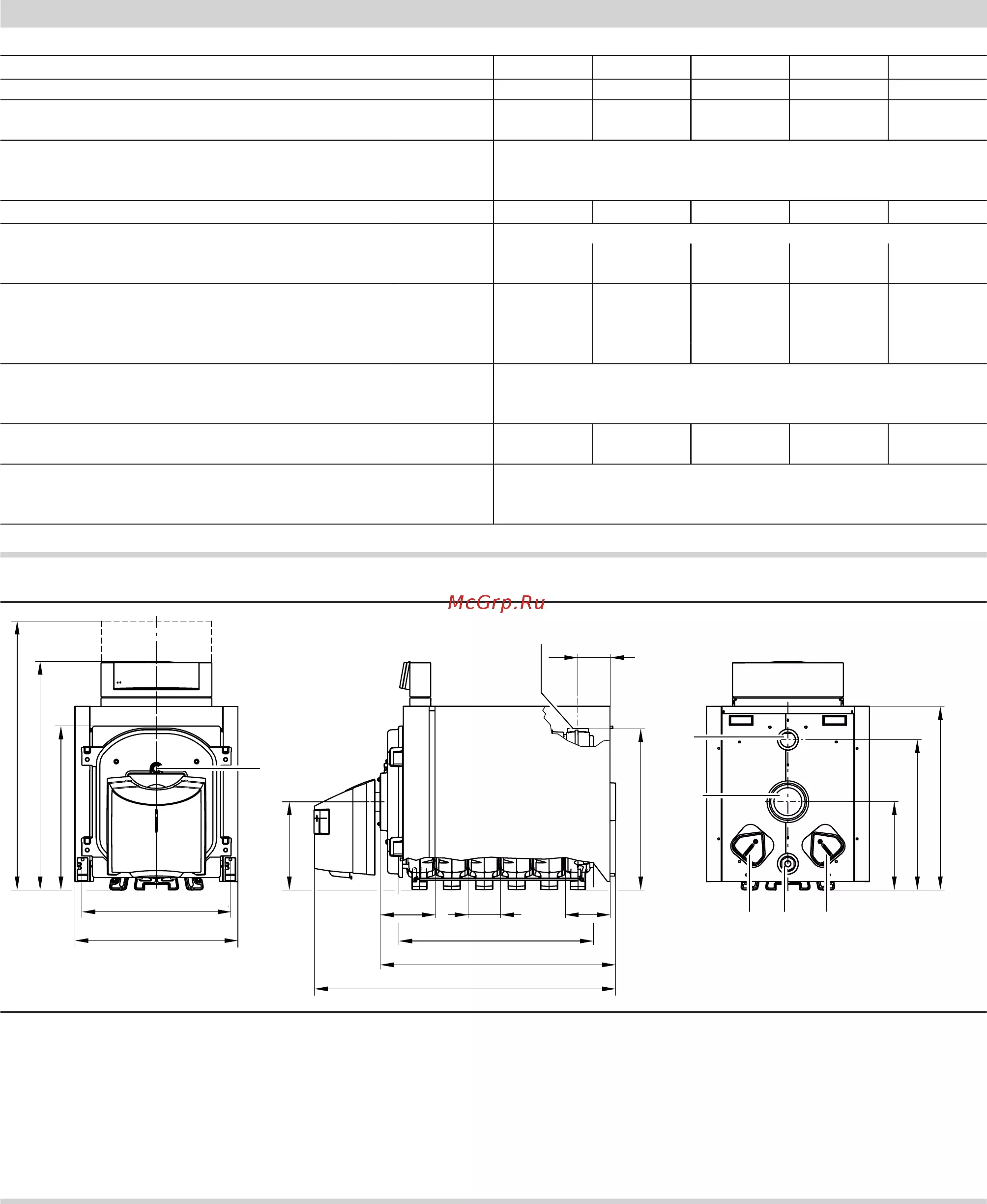

Габаритные размеры
Общая длина (размер g) мм 905 1075 1240 1410 1580
Общая длина с горелкой (размер h) мм 1325 1495 1660 1830 1900
Общая ширина (размер e) мм 860 860 860 860 860
Общая высота с контроллером (размер b) мм 1210 1210 1210 1210 1210
Сервисная высота (контроллер) (размер a) мм 1400 1400 1400 1400 1400
Фундамент
Длина мм 730 900 1070 1240 1410
Ширина мм 860 860 860 860 860
Масса
Передняя секция с дверью котла кг 160 160 160 160 160
Центральная секция кг 100 100 100 100 100
Задняя секция с коллектором уходящих газов кг 110 110 110 110 110
Котловой блок кг 510 615 720 800 905
Общая масса
водогрейного котла с теплоизоляцией и контролле-
ром котлового контура
кг 545 655 760 850 965
Общая масса
водогрейного котла с теплоизоляцией, горелкой и
контроллером котлового контура
кг 575 685 790 880 995
Объем котловой воды л 122 154 186 217 249
Патрубки водогрейного котла
Подающая и обратная магистраль котла PN 6 DN 65 65 65 65 65
Патрубок аварийной линии
*3
PN 6 DN 40 40 40 40 40
Линия опорожнения R 1 1 1 1 1
Параметры уходящих газов
*4
Температура (при температуре котловой воды
60 °C)
– при ном. тепловой мощности °C 175 175 175 175 175
– при част. нагрузке °C 125 125 125 125 125
Температура (при температуре котловой воды
80 °C)
°C 185 185 185 185 185
Массовый расход (при использовании жидкого то-
плива EL и природного газа)
– при ном. тепловой мощности кг/ч 213 273 332 390 457
– при част. нагрузке кг/ч 128 164 199 234 274
*1
Если водогрейные котлы предполагается использовать в сочетании с Vitotrans 300, то рабочее давление отопительной ус-
тановки не должно превышать 4 бар (0,4 МПа).
*2
После снятия двери котла и сборника yходящих газов.
*3
Патрубки к соединительному комплекту котла (поставляются в качестве принадлежностей).
*4
Расчетные значения для проектирования системы удаления продуктов сгорания по EN 13384 в расчете на содержание 13 %
CO
2
при использовании котельного топлива EL и 10 % CO
2
при использовании природного газа.
Общие результаты измерения температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для мощности в размере 60% от номинальной тепловой
мощности. При другой величине частичной нагрузки (в зависимости от режима работы) массовый расход уходящих газов не-
обходимо рассчитать соответствующим образом.
Технические характеристики водогрейного котла
VITOROND 200
VIESMANN
3
5457 972 GUS
