Глава 1 ВведениеVFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
1-7
L2
L3
L
1
L2
L3
L
1

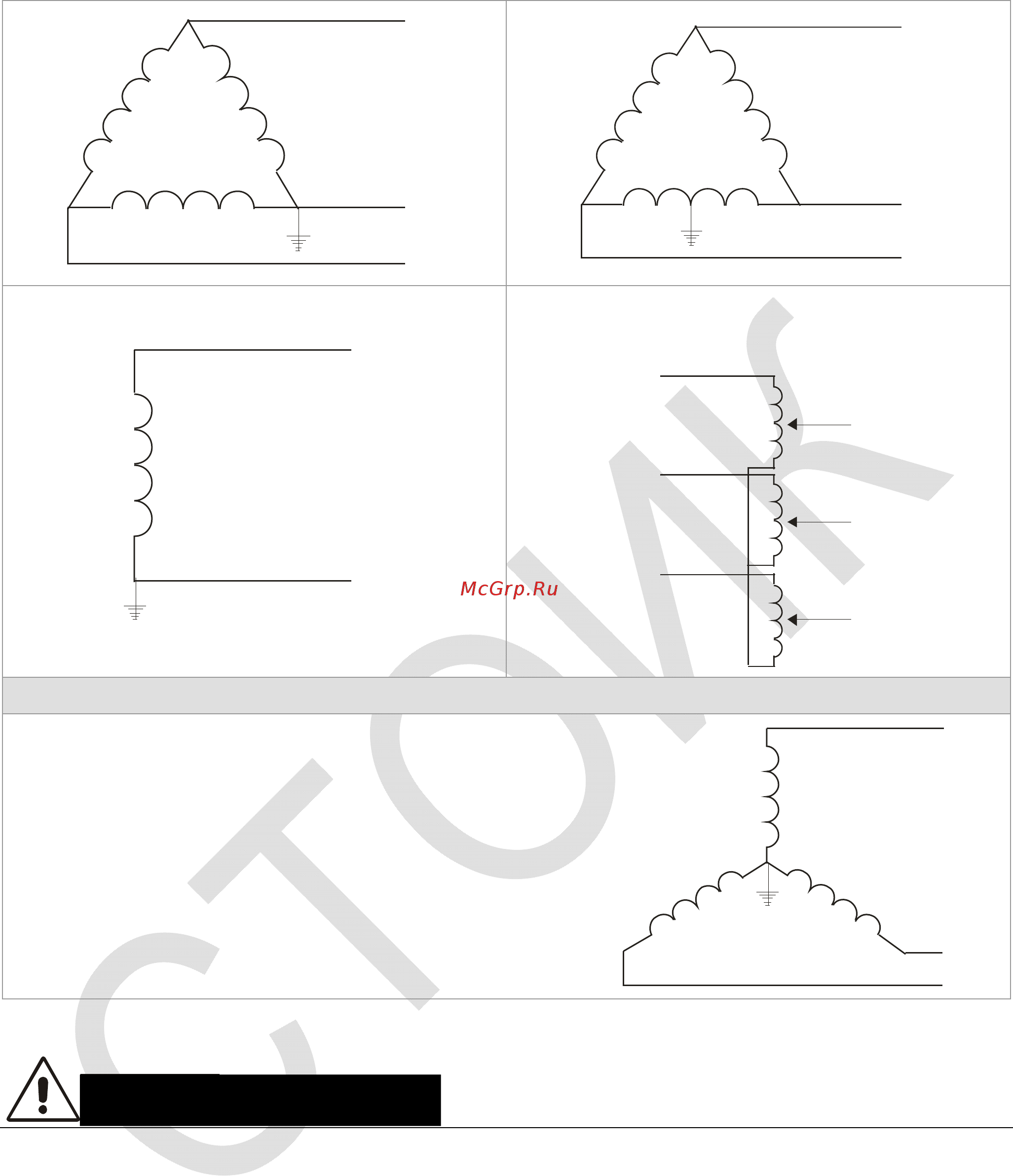

3. Однофазное питание, заземление на конце
L
1
N
4. Трехфазный «автотрансформатор» без жестко
заземленной нейтрали
L1
L2
L3
L1
L2
L3
Схемы с заземлением, не требующие отключения РЧ-фильтра
Конденсаторы фильтра РЧ/ЭМС соединены с землей
внутри ПЧ, благодаря чему снижается электромагнитное
излучение. Там, где электромагнитная совместимость
(ЭМС) имеет важное значение и используется сеть с
симметричным заземлением, отключения фильтра ЭМС
не требуется. Для примера на схеме справа показана
TN-система с симметричным заземлением (система
TN-S).
L2
L3
L1
CAUTION!
1. Не удаляйте перемычку RFI при поданном напряжении питания.
2. Перед извлечением перемычки RFI убедитесь, что питание отключено.
3. При отсутствии перемычки RFI возможен пробой при переходном процессе с напряжением
свыше 1000 В. Также, после извлечения перемычки RFI снижается показатель
электромагнитной совместимости преобразователя частоты и электрическая изоляция
контура становится недостаточной. Другими словами, все выходы и входы должны
рассматриваться только как клеммы низкого напряжения с обычным уровнем изоляции.
4. Не извлекайте перемычку RFI при питании от сети с заземлением.
5. Перемычка RFI не может быть удалена при проведении высоковольтных испытаний
МЕРЫ ПРЕДОСТОРОЖНОСТИ
