Глава 8 Дополнительные платы VFD-CР2000
Перевод и адаптация ООО «НПО «СТОИК ЛТД» (495) 661-24-41 www.stoikltd.ru
8-19

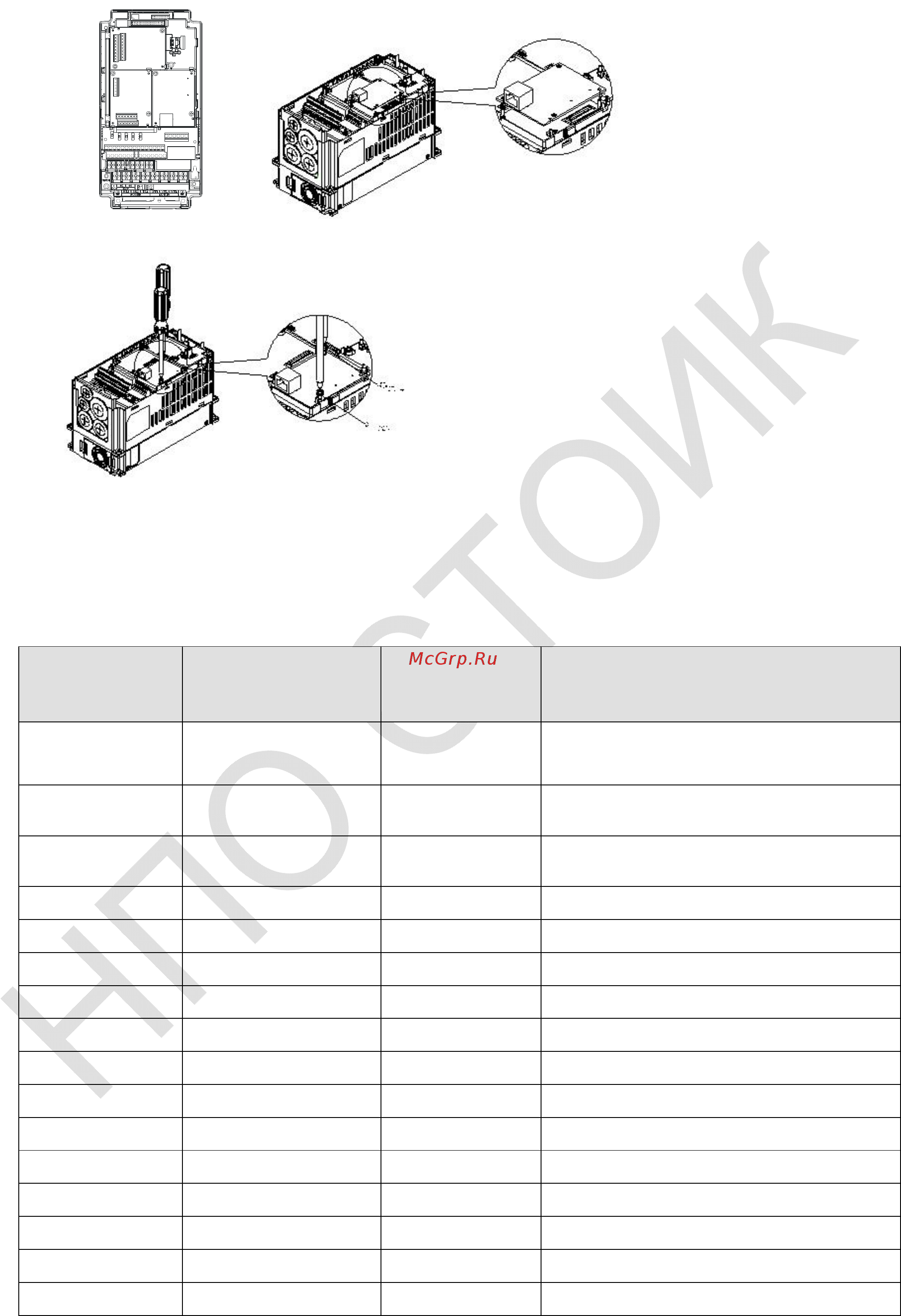

Slot 1Slot 2
Slot 3
[Рис. 3] [Рис. 4]
[Рис. 5]
Коммуникационные параметры для подключения VFD-C2000 к сети Ethernet
Для подключения VFD-C2000 к сети Ethernet настройте коммуникационные параметры,
приведенные в таблице ниже. После настройки данных параметров мастер сети сможет
"общаться" с VFD-C2000 и считывать/записывать частоту и управляющие команды.
Параметр
(Дес.)
Функция
Значение
параметра
(Дес.)
Описание
00-20
Задание источника
команд задания
частоты
8
Команды задания частоты подаются
через коммуникационную карту
00-21
Задание источника
команд управления
5
Команды управления подаются через
коммуникационную карту.
09-30
Метод
декодирования связи
0 Метод декодирования для ПЧ Delta
09-75 Задание IP адреса 0 Статический IP(0) / Динамический IP(1)
09-76 IP адрес -1 192 IP адрес 192.168.1.5
09-77 IP адрес -2 168 IP адрес 192.168.1.5
09-78 IP адрес -3 1 IP адрес 192.168.1.5
09-79 IP адрес -4 5 IP адрес 192.168.1.5
09-80 Маска подсети -1 255 Маска подсети 255.255.255.0
09-81 Маска подсети -2 255 Маска подсети 255.255.255.0
09-82 Маска подсети -3 255 Маска подсети 255.255.255.0
09-83 Маска подсети -4 0 Маска подсети 255.255.255.0
09-84 Основной шлюз -1 192 Основной шлюз 192.168.1.1
09-85 Основной шлюз -2 168 Основной шлюз 192.168.1.1
09-86 Основной шлюз -3 1 Основной шлюз 192.168.1.1
09-87 Основной шлюз -4 1 Основной шлюз 192.168.1.1
