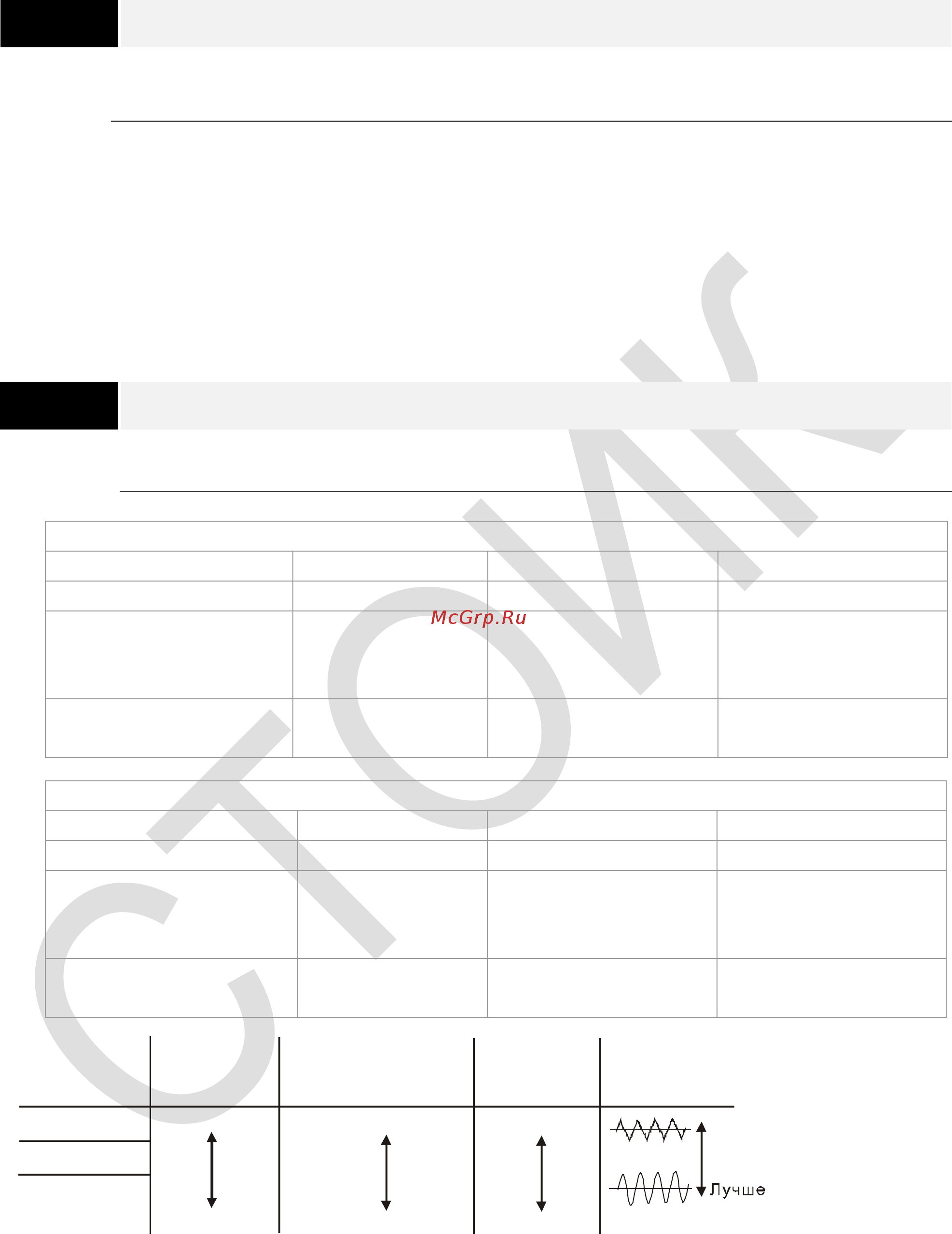

Глава 12 Описание параметров
VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-7
00 − 16
Выбор режима работы
Заводское значение: 0
Значения:
0: Легкий режим
1: Нормальный режим
Легкий режим для версий 230В и 460В: 120% номинального тока в течение 60 сек. В
зависимости от выбранного режима работы будет определен диапазон установки частоты
ШИМ (параметр 00-17) и номинальный ток преобразователя частоты (см. спецификацию
или параметр 00-01).
Нормальный режим для версий 230В и 460В: 120% номинального тока в течение 60 сек.
160% номинального тока в течение 3 сек. В зависимости от выбранного режима работы
будет определен диапазон установки частоты ШИМ (параметр 00-17) и номинальный ток
преобразователя частоты (см. спецификацию или параметр 00-01).
00 − 17
Несущая частота ШИМ
Заводское значение: как показано в табл.
Значения:
2～15кГц
Данный параметр задает значение несущей частоты ШИМ ПЧ.
ПЧ на 230В
Модели
0,75-15кВт
18,5-45кВт
55-90кВт
Значения
02~15 кГц
02~10 кГц
02~09 кГц
Заводское значение для
нормального режима
работы
8 кГц 6 кГц 4 кГц
Заводское значение для
легкого режима работы
8 кГц 6 кГц 4 кГц
ПЧ на 460В
Модели
0,75-18.5 кВт
22-75 кВт
90-500 кВт
Значения
02~15 кГц
02~10 кГц
02~09 кГц
Заводское значение для
нормального режима
работы
8 кГц 6 кГц 4 кГц
Заводское значение для
легкого режима работы
8 кГц 6 кГц 4 кГц
1кГц
8кГц
15кГц
Частота
ШИМ
Акустичес-
кий шу м
Электромагнитные
помехи и токи утечки
Теп ловы е
потери
Форма тока
Значительный
Минимальный
Значительные
Минимальные Минимальные
Значительные
Хуже
Из приведенной таблицы можно увидеть зависимость таких проявлений, как акустический
шум, электромагнитные помехи, нагрев ПЧ и формы тока от выбранной частоты ШИМ. Если
помехи от ПЧ влияют на другое оборудование, снижайте несущую частоту. Чем больше
длина кабеля между ПЧ и двигателем, тем меньше устанавливайте частоту ШИМ. Если в
двигателе появляется металлический шум, увеличьте несущую частоту.
