Глава 12 Описание параметров
VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-24
（
3
）

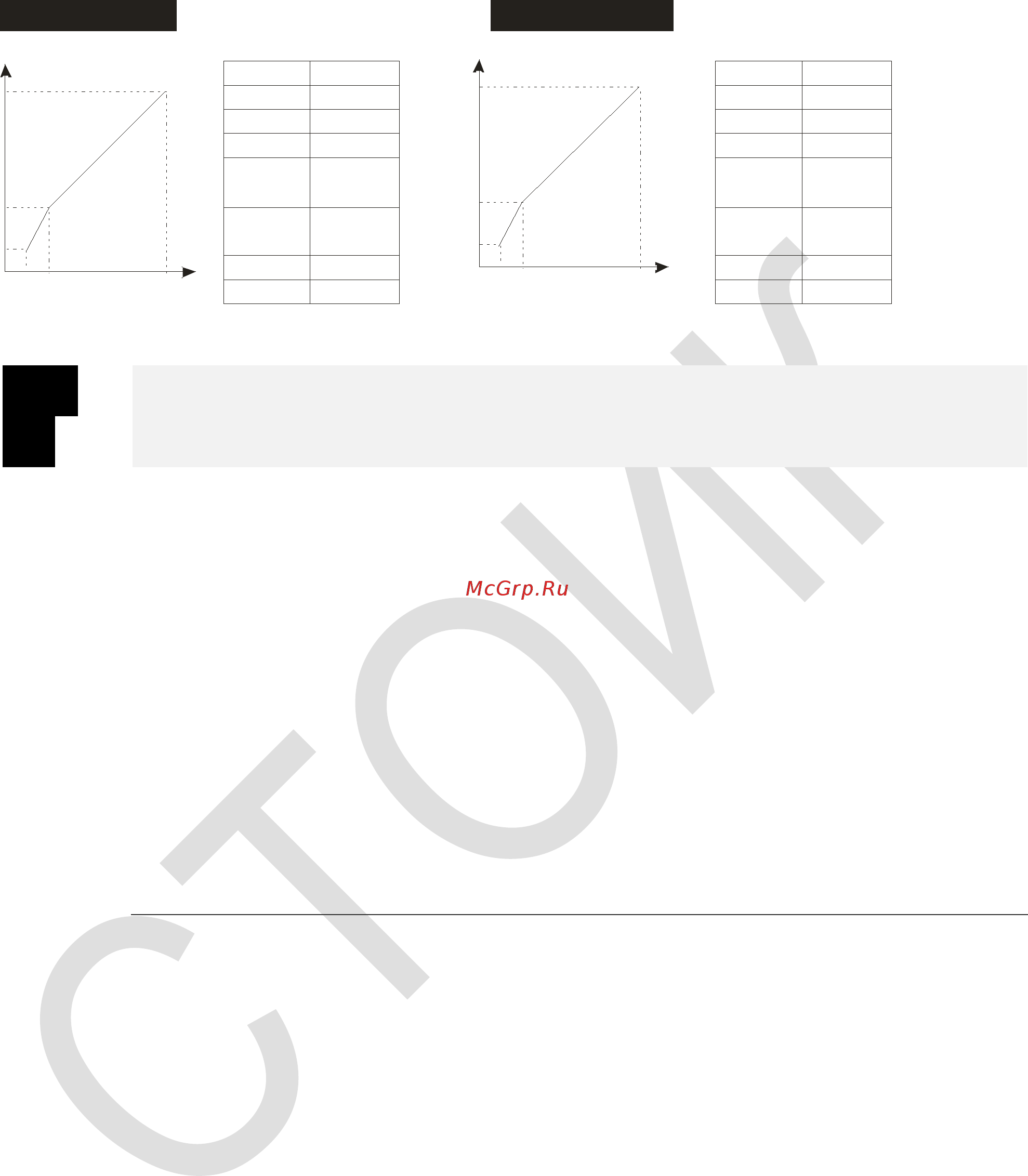

Высокий пусковой момент
60.0
01-00
01-01
01-02
01-03
01-05
01-04
01-06
01-07
01-08
60.0
220.0
3.00
23.0
1.50
18.0
50.0
01-00
01-01
01-02
01-03
01-05
01-04
01-06
01-07
01-08
50.0
220.0
2.20
23.0
1.30
14.0
Двигатель Гц 60
Настройки
Настройки
Двигатель Гц 60
Параметр Значение
Параметр
Значение
V
F
220
18
1.5
60.0
23
3
V
F
220
14
1.3
50.0
23
2.2
01 –
43
Выбор характеристики V/F
Заводское значение: 0
Значения:
0: Хар-ка V/F определяется группой параметров 01
1: V/f в степени 1.5 (вентиляторная характеристика)
2: V/f в степени 2 (вентиляторная характеристика)
3: До 60Гц, с постоянным напряжением свыше 50 Гц
4: До 72 Гц, с постоянным напряжением свыше 60 Гц
5: До 50 Гц, V/f в степени 3 (вентиляторная характеристика)
6: До 50 Гц, V/f в степени 2 (вентиляторная характеристика)
7: До 60 Гц, V/f в степени 3 (вентиляторная характеристика)
8: До 60 Гц, V/f в степени 2 (вентиляторная характеристика)
9: До 50 Гц, повышенный стартовый момент
10: До 50 Гц, высокий стартовый момент
11: До 60 Гц, повышенный стартовый момент
12: До 60 Гц, высокий стартовый момент
13: До 90 Гц, с постоянным напряжением свыше 60 Гц
14: До 120 Гц, с постоянным напряжением свыше 60 Гц
15: До 180 Гц, с постоянным напряжением свыше 60 Гц
Когда выбрано значение 0, характеристика V/f для первого двигателя определяется в
параметрах 01-00~01-08. Для второго мотора - в параметрах 01-35~01-42.
Когда выбрано значение 1 или 2, заданные промежуточные значения частоты/напряжения
будут проигнорированы.
Если на двигателе нагрузка с переменным моментом (момент пропорционален скорости,
как в центробежных насосах, вентиляторах), данный параметр позволит за счет снижения
выходного напряжения на низких частотах уменьшить ток намагничивания и потери в стали
электродвигателя, повысив тем самым КПД привода.
Не рекомендуется использовать вентиляторную характеристику в приложениях, где
требуется быстрый разгон/торможение. Поскольку данная характеристика имеет низкий
момент на низких частотах.
