Глава 9. Технические характеристики CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
9-7
Уровень защиты Окружающая среда
UL Type I / IP20 Номинальный ток на выходе преобразователя частоты
поддерживается в температурном диапазоне
окружающей среды от -10 град.С до +40 град.С. При
повышении температуры на 1 град.С происходит
уменьшение выходного тока на 2 %. Максимально
допустимая температура +60 град.С.
UL Open Type /
IP20
Номинальный ток на выходе преобразователя частоты
поддерживается в температурном диапазоне
окружающей среды от -10 град.С до +50 град.С. При
повышении температуры на 1 град.С происходит
уменьшение выходного тока на 2 %. Максимально
допустимая температура +60 град.С.

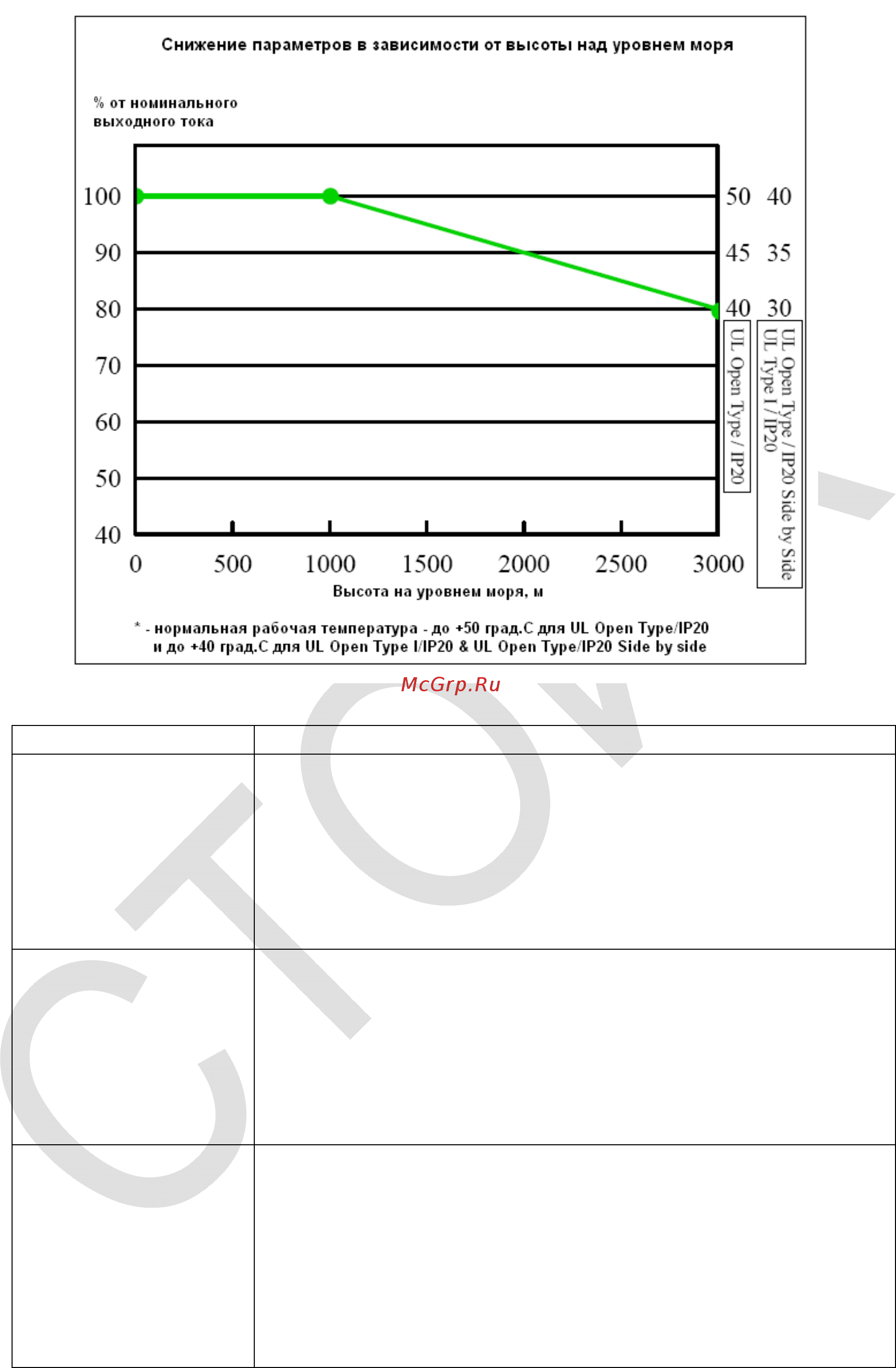

Высота над
уровнем
моря
До 1000м над уровнем моря являются
нормальными условиями эксплуатации. При
высоте 1000-2000м должен быть снижен либо ном.
ток (из расчета 2% на каждые 100м), либо рабочая
температура (0.5
o
C на каждые 100м).
Максимальная допустимая высота над уровнем
моря для распределительной сети Corner Grounded
до 2000 м.
Температура
