Viessmann Vitoplex 200 [10/24] Подключение системы удаления продуктов сгорания
![Viessmann Vitoplex 200 [10/24] Подключение системы удаления продуктов сгорания](/views2/1474473/page10/bga.png)

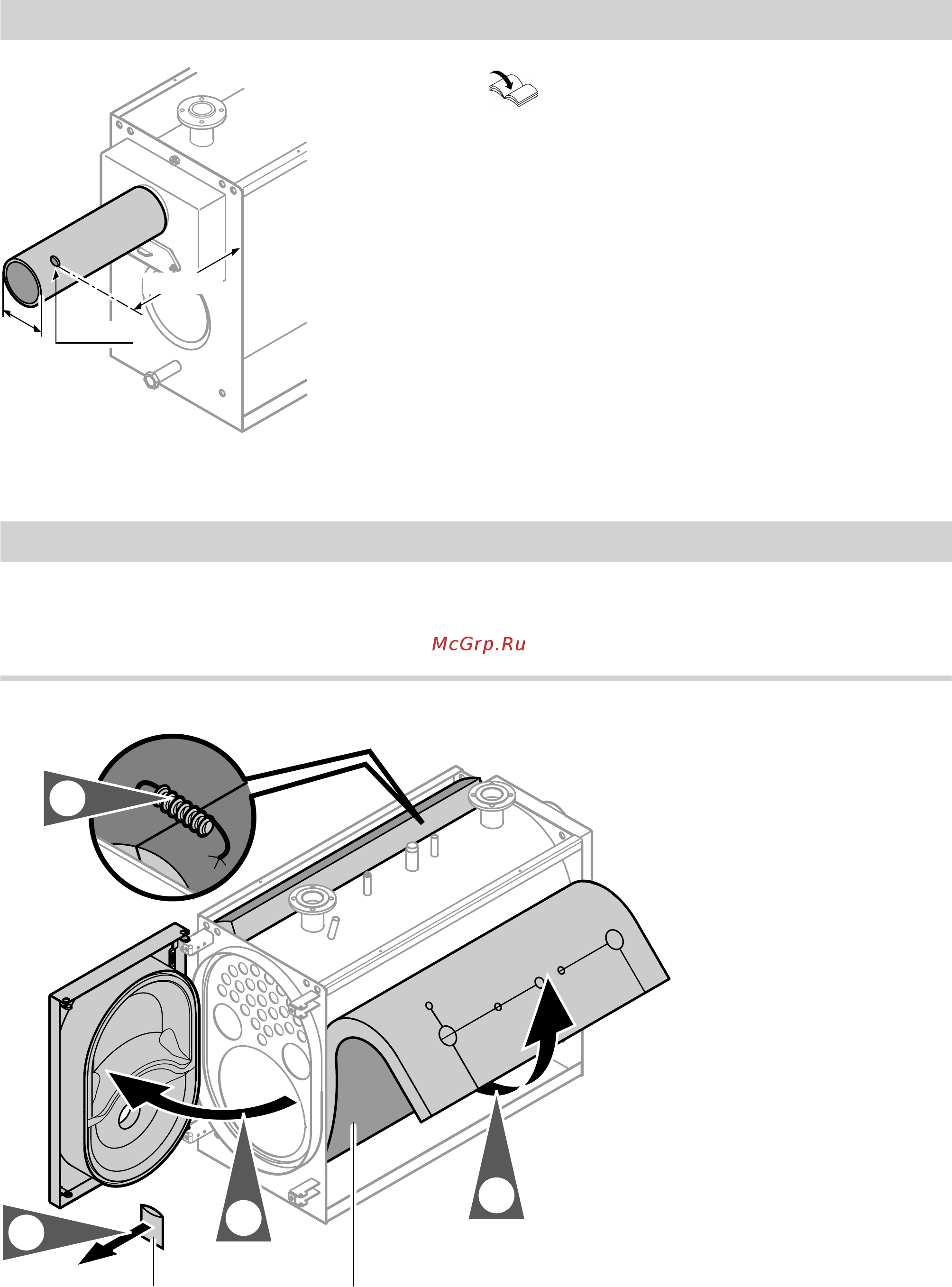

10
ØD
Ø10 мм
2-3 x ØD
Рис.8
Инструкция по монтажу Vitoair
1. Соединить патрубок уходящих газов с дымовой
трубой кратчайшим путем и с небольшим подъе-
мом.
Наружный Ø патрубка уходящих газов:
при мощности 90 и 120 кВт: 178 мм
при мощности от 150 до 350 кВт: 198 мм
при мощности от 440 до 560 кВт: 248 мм
2. Высверлить измерительное отверстие.
3. Уплотнить трубу дымохода и установить теплои-
золяцию (места подключения должны быть газо-
непроницаемыми).
Монтаж теплоизоляции
Указание
Все необходимые для монтажа теплоизоляции
детали находятся в коробке с теплоизоляцией.
Теплоизоляция котлового блока
3.
1.
2.
4.
B A
Рис.9
A
Черной стороной наружу
Подключение системы удаления продуктов сгорания
5457 358 RU
