7
A
A
B
C
C
D
B

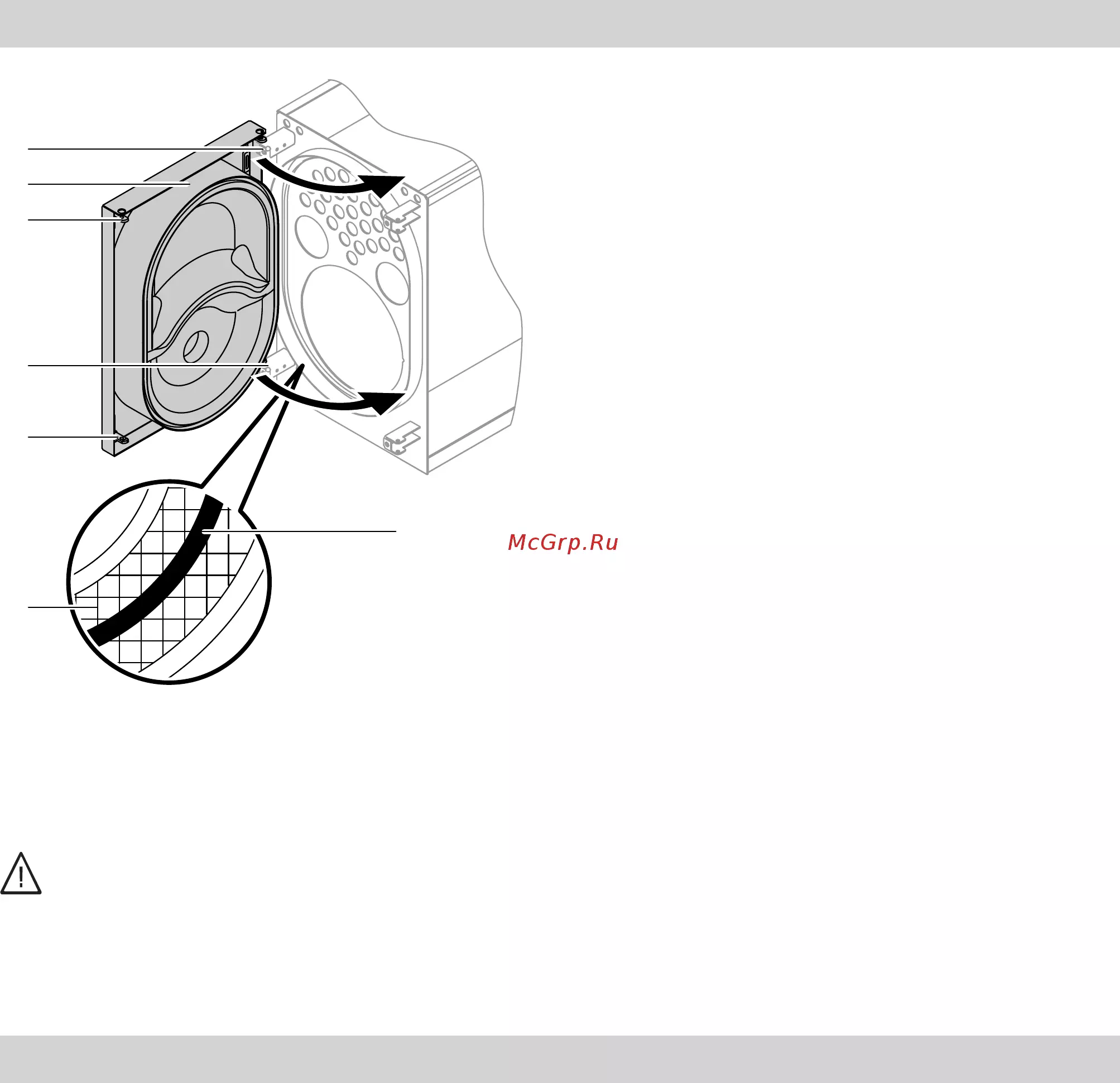

Рис.5
Направление открытия дверцы котла может быть
изменено путем перемещения болта
A
на правую
сторону.
Опасность
Тяжелая дверца котла может нанести повре-
ждения.
Надежно фиксировать дверцу котла, чтобы
она не падала. Надевать защитную одежду.
При монтаже учитывать:
уплотнительная рама
B
при закрытой дверце
котла должна прижимать посредине уплотнение
D
дверцы котла (см. детальное изображение).
Если потребуется, выровнять положение поддер-
живающей скобы
C
.
Подключение отопительного контура
Указание
Все трубопроводы должны быть подключены без
воздействия усилий и моментов силы.
Изменение направления открытия дверцы котла
5457 358 RU
