![Viessmann Vitoplex 200 [9/24] Подключение аварийных линий и проверка герметичности](/views2/1474473/page9/bg9.png)
9
Инструкция по монтажу группы безопасности

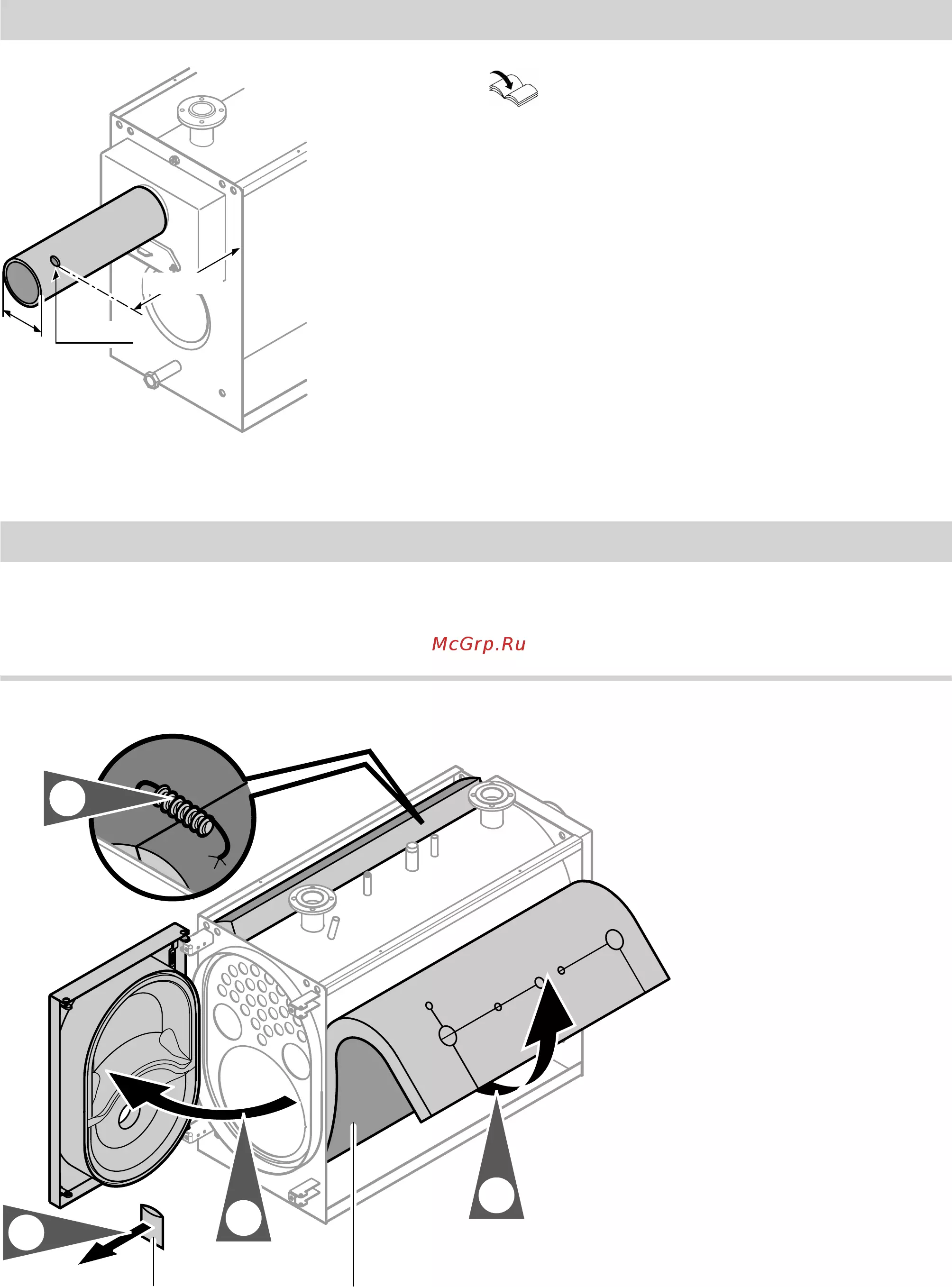

Смонтировать аварийные линии.
Патрубок аварийной линии при
90 - 350 кВт: R 1¼
440 и 560 кВт: R 1½
Допустимое рабочее давление: 4 бар (0,4 МПа)
Пробное давление: 5,2 бар (0,52 МПа)
Устройство контроля заполненности котло-
вого блока водой
Серийный контроллер котлового контура пред-
отвращает недопустимый нагрев при нехватке
воды. Согласно EN 12828 устройство контроля
заполненности котлового блока водой для водо-
грейных котлов Vitoplex 200, мощностью до 300
кВт (за исключением крышных котельных) можно
не использовать.
Пусковая схема Therm-Control (с датчиком
температуры NTC 10 k)
Подмешивающий насос для повышения темпера-
туры обратной магистрали не требуется.
На этапе запуска должно быть обеспечено дрос-
селирование объемного потока в отопительном
контуре посредством контроллера или насосов
отопительного контура минимум на 50 %. Это
выполняется при вводе в эксплуатацию и после
выключения на ночь или на выходные дни. Для
многокотловых установок допускается дроссели-
рование до макс. 50 % наименее мощного водо-
грейного котла.
Контроллер или насосы отопительного контура
получают сигналы управления от датчика
температуры Therm-Control (NTC 10 k), имеющего
постоянную заводскую настройку. Дополнитель-
ные сведения о пусковой схеме Therm-Control при-
ведены в инструкции по проектированию.
Монтаж описан в отдельной инструкции по мон-
тажу.
Указание
Водогрейные котлы должны быть оснащены
предохранительным клапаном, прошедшим кон-
структивные испытания и имеющим маркировку
в соответствии с EN 4126 и в зависимости от
конструкции установки.
Все трубопроводы должны быть подключены без
воздействия усилий и моментов силы.
!
Внимание
Использование воды недостаточного каче-
ства может привести к повреждению котло-
вого блока.
Наполнение водогрейного котла водой разре-
шается только при условии выполнения "Тре-
бований к качеству воды" (см. инструкцию по
сервисному обслуживанию и директиву
VDI 2035).
Подключение аварийных линий и проверка герметичности
