![Viessmann Vitoplex 200 [16/24] Подготовка к монтажу контроллера](/views2/1474473/page16/bg10.png)
16

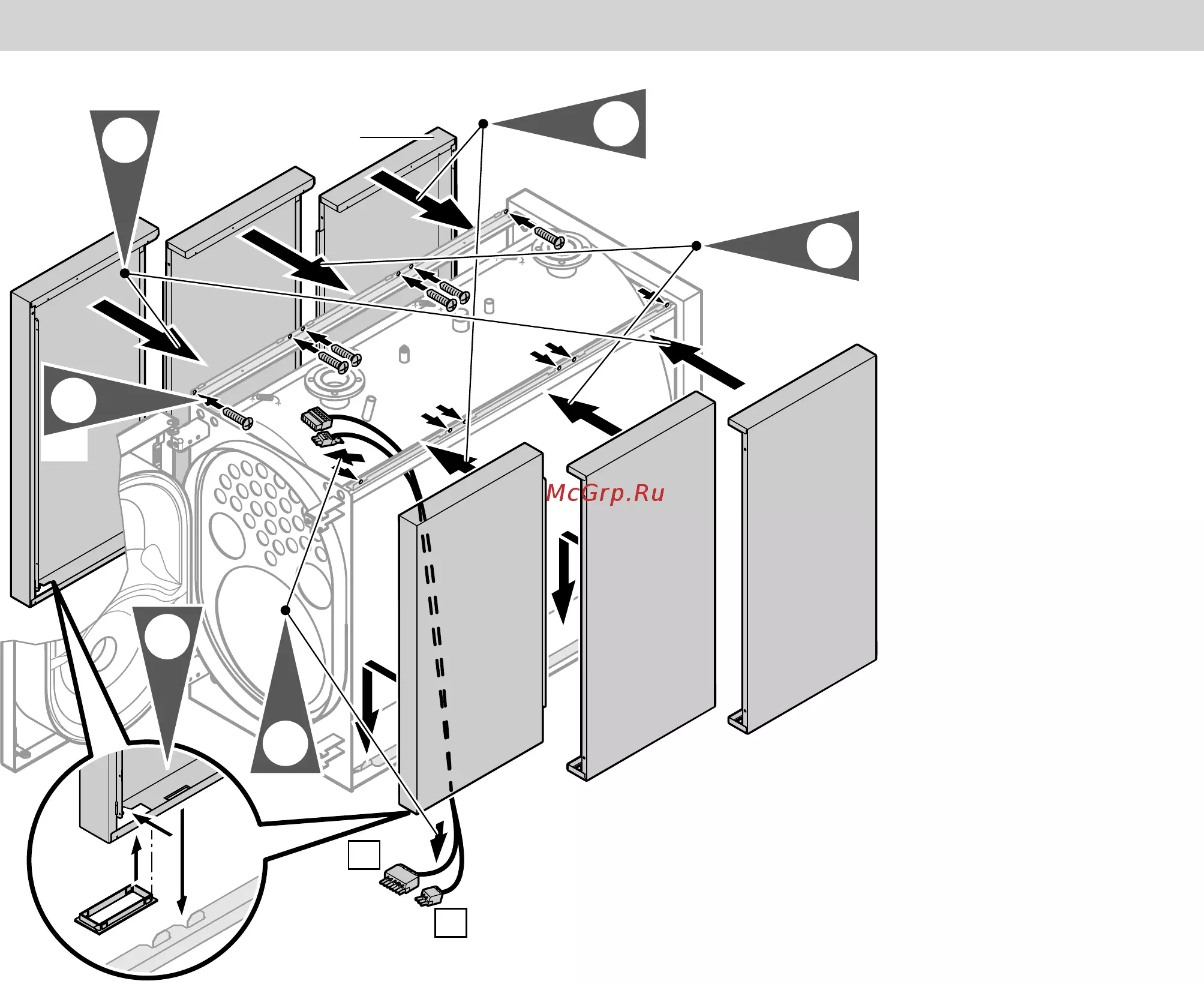

Фронтальные панели облицовки
3,9 x 9,5
3,9 x 9,5
2
3.
2.
1.
4.
5.
6.
Рис.15
Подготовка к монтажу контроллера
Подключение контроллера: см. инструкцию
по монтажу контроллера котлового контура.
Указание
Датчик температуры котловой воды
§
нахо-
дится в упаковке контроллера.
Датчик температуры Therm-Control (NTC 10 k)
aJ
поставляется отдельно.
Кодирующий штекер котла и логотип находятся
в прилагаемой к котлу упаковке.
Вставить чувствительный элемент, датчик
температуры котла и датчик температуры
Therm-Control (NTC 10 k) как можно глубже в
погружные гильзы.
Штекер подключения к сети
fÖ
находится в упа-
ковке контроллера.
!
Внимание
Повреждение капиллярных трубок приводит к
неисправностям в работе чувствительных
элементов.
Капиллярные трубки не перегибать.
Монтаж теплоизоляции (продолжение)
5457 358 RU
