Viessmann Vitoplex 200 — технические характеристики и размеры теплообменников [10/14]
Превью страниц
Страница 10 /
14
![Viessmann Vitoplex 200 [10/14] Состояние при поставке](/views2/1474475/page10/bga.png)

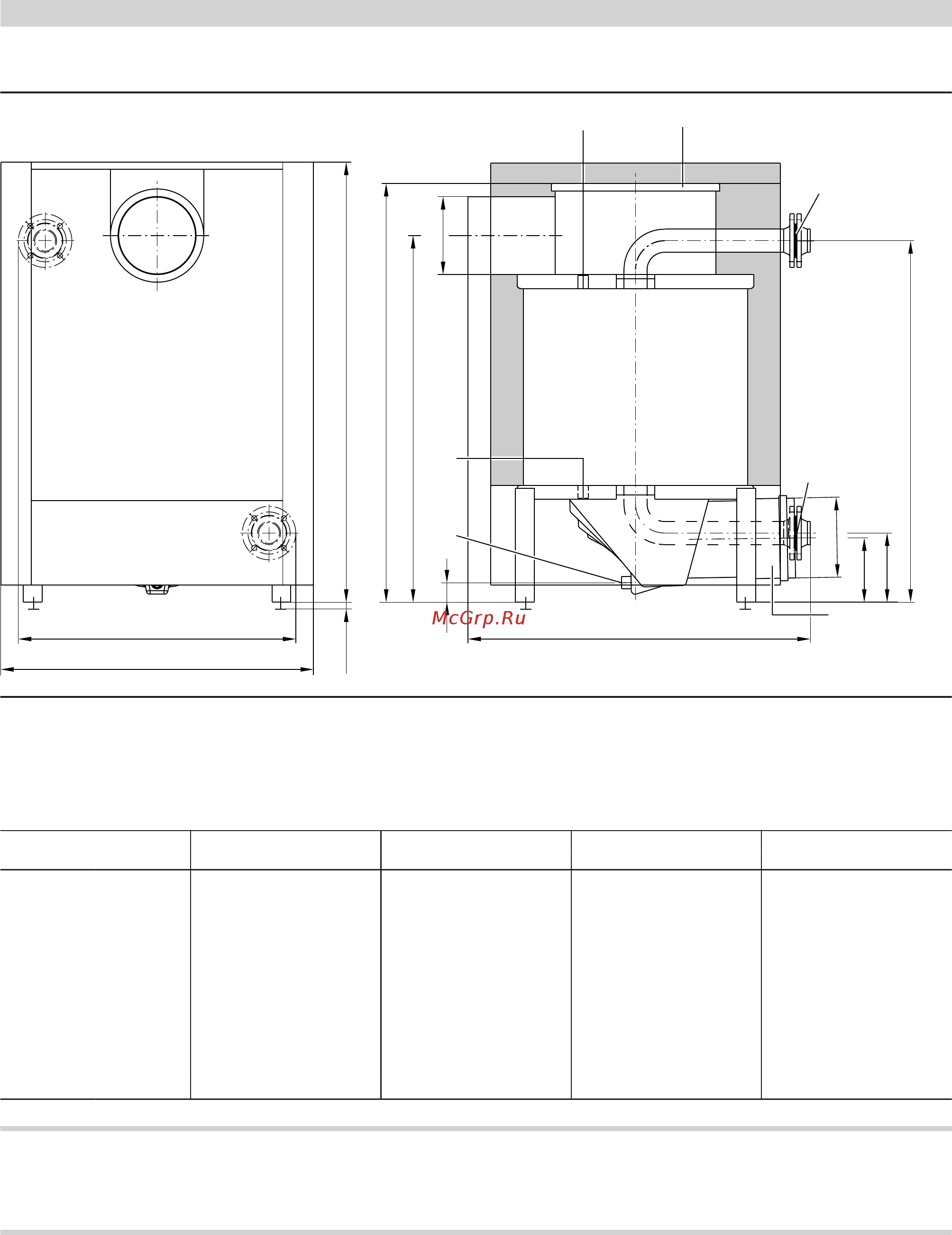

Размеры
g
e
d
f
h
i
k
l
m
a
b
18-40
c
AGA
HR
KOA
E
HV
R
A
A
Дополнительная муфта R ½
AGA Сборник уходящих газов
E Патрубок опорожнения R ½
HR Обратная магистраль отопительного контура (вход)
HV Патрубок подающей магистрали отопительного контура
(выход)
KOA Конденсатоотводчик 7 32
R Отверстие для чистки
Таблица размеров
№ заказа Z010 326 Z010 327 Z010 328 Z010 329
Z010 330 Z010 331 Z010 332 Z010 333
a мм 628 656 726 839
b мм 714 746 818 912
c мм 1022 1098 1151 1308
d мм 965 1043 1096 1245
е мм 851 907 960 1080
f мм 73 53 51 88
g (внутр.) 7 мм 181 201 201 251
h мм 707 818 896 1015
i (внутр.) 7 мм 151 201 201 251
k мм 165 170 168 230
l мм 170 172 181 232
m мм 851 899 946 1075
Состояние при поставке
Тело теплообменника со смонтированным коллектором уходя-
щих газов. Контрфланцы привинчены к патрубкам.
1 коробка с теплоизоляцией
Подключение к дымоходу
Патрубок уходящих газов водогрейного котла и переходник теп-
лообменника уходящих газов/воды должны быть соединены сое-
динительной манжетой (принадлежность) (не приваривать).
Выравнивание по высоте:
■ для водогрейных котлов Vitoplex регулировочными винтами
■ для водогрейных котлов Vitorond приобретаемым отдельно
переходником
Технические характеристики Vitotrans 300
(продолжение)
10
VIESMANN
VITOPLEX 200
5727 460 RU
