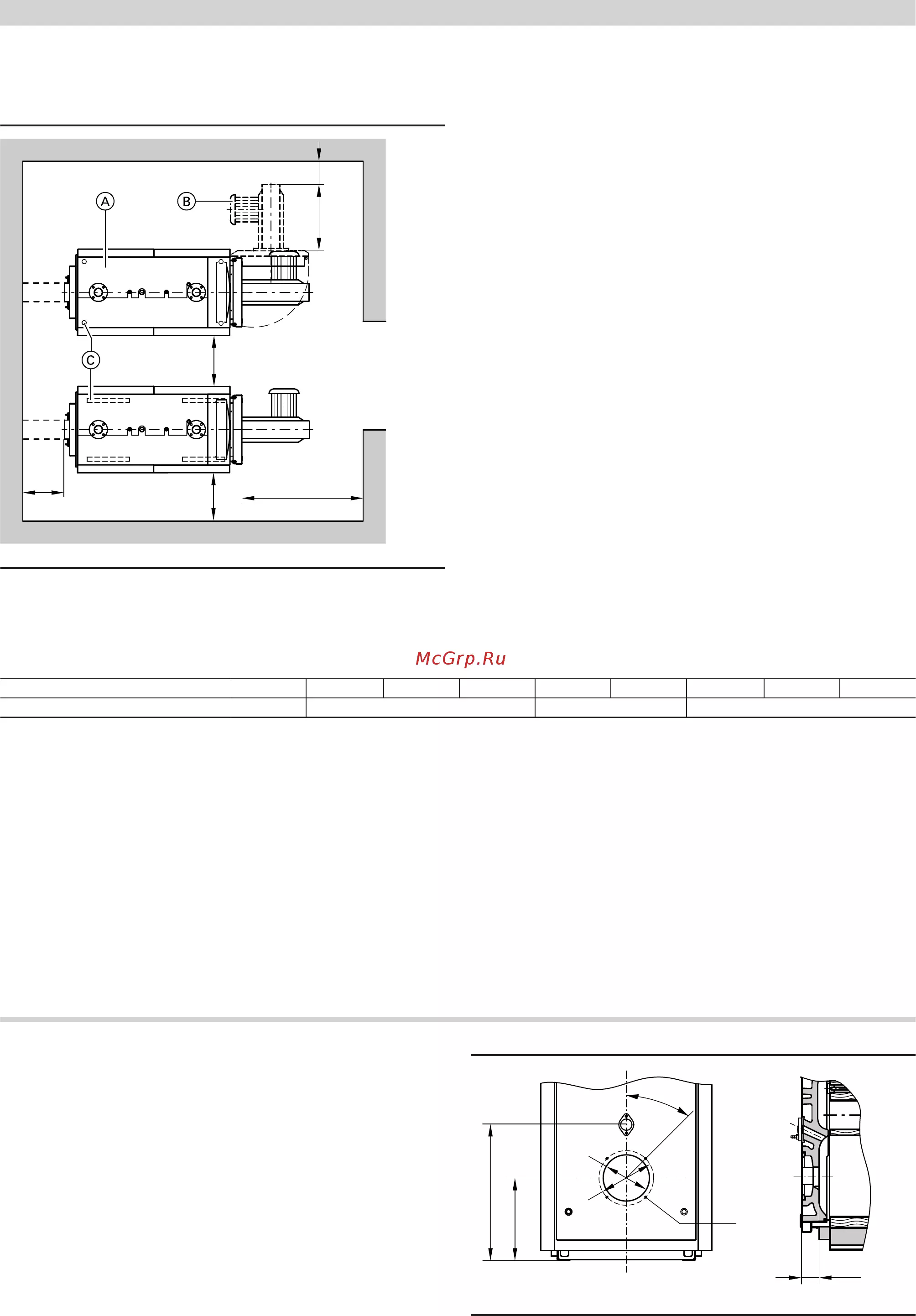

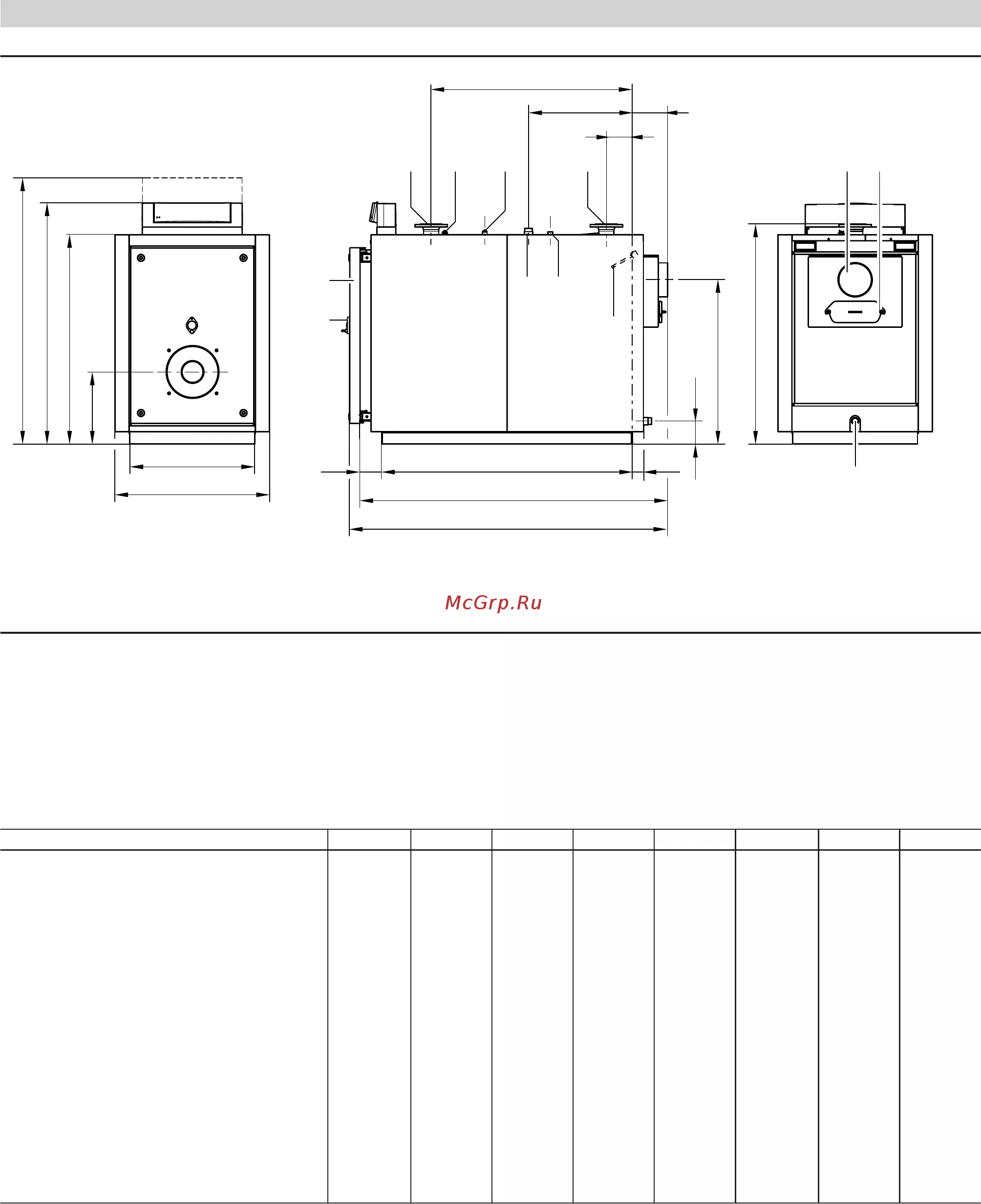

350 - 560 кВт
AGA Сборник уходящих газов
DB Муфта R ½ для устройства ограничения максимального
давления
E Опорожнение
KR Обратная магистраль котла
KTS Датчик температуры котловой воды
KTÜ Дверь котла
KV Подающая магистраль котла
R Отверстие для чистки
RG Муфта R ½ для дополнительного регулирующего устрой-
ства
SA Патрубок аварийной линии (предохранительный клапан)
SCH Смотровое отверстие
TSA Муфта R ½ для датчика температуры Therm-Control
Таблица размеров
Ном. тепловая мощность кВт 90 120 150 200 270 350 440 560
a мм 1485 1485 1520 1520 1630 1630 1795 1795
b мм 1315 1315 1350 1350 1460 1460 1625 1625
c мм 1085 1085 1115 1115 1225 1225 1395 1395
d мм 575 575 650 650 730 730 865 865
e мм 755 755 825 825 905 905 1040 1040
f мм 440 440 440 440 420 420 470 470
g мм 622 825 811 1009 979 1179 1146 1292
h мм 307 395 324 423 409 609 710 783
k мм 203 203 203 203 203 203 224 224
l мм 165 165 151 151 153 153 166 166
m мм 860 860 885 885 960 960 1110 1110
n мм 200 200 190 190 135 135 135 135
o мм 110 110 110 110 130 130 130 130
p (длина шин основания) мм 882 1085 1071 1268 1269 1469 1471 1617
q (установочный размер) мм 1195 1400 1385 1580 1600 1800 1825 1970
r мм 1260 1460 1445 1640 1660 1860 1885 2030
s мм 1670 1875 1880 2075 2095 – – –
t мм 1145 1145 1180 1180 1285 1285 1455 1455
При затруднениях с подачей котла на место установки можно снять дверцу котла.
