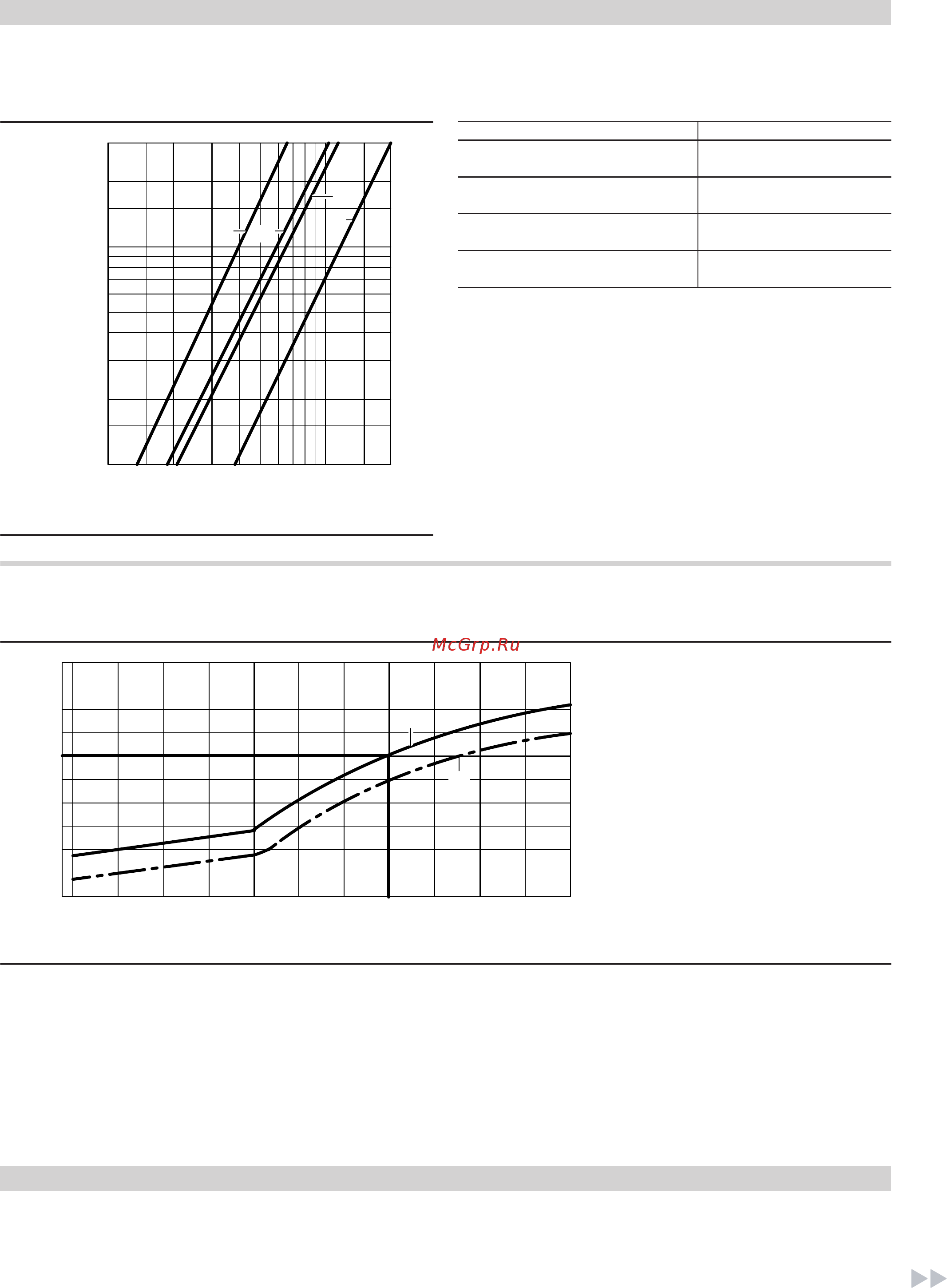

Гидродинамическое сопротивление отопительного контура
№ заказа Z000 326 - Z000 333
1
0,8
0,6
0,5
0,4
0,3
0,2
0,1
1,5
2
1 2 4 5 6 8 10
Расход, м³/ч
кПа
3
3 15 20
D
C
BA
10
8
6
5
4
3
2
1
15
20
Гидродинамич. сопротивление,
мбар
30
№ заказа Кривая
Z010 326
A
Z010 330
Z010 327
B
Z010 331
Z010 328
C
Z010 332
Z010 329
D
Z010 333
Рабочие характеристики
Vitotrans 300 при работе на газе
70 65 60 55 50 45 40 35 30 25 2075
0,4
0,6
0,8
1
1,2
1,4
Коэффициент пересчета
Входная температура теплоносителя, ºC
B
A
A
Температура уходящих газов на входе 200 °C
B
Температура уходящих газов на входе 180 °C
Перерасчет рабочих характеристик
Данные тепловой мощности теплообменника уходящих газов/
воды Vitotrans 300 приведены для входной температуры уходя-
щих газов 200 °C и температуры теплоносителя на входе в теп-
лообменник, равной 40 °C.
При других условиях эксплуатации тепловую мощность можно
вычислить умножением указанной номинальной тепловой мощ-
ности на коэффициент пересчета, определенный по диаграмме.
Состояние водогрейного котла при поставке
Котловой блок с установленной дверцей котла и привинченной
крышкой отверстия для чистки.
Контрфланцы привинчены к патрубкам.
Регулировочные винты находятся в камере сгорания.
Приспособление для чистки котла лежит сверху на котле.
2 коробки с теплоизоляцией
1 коробка с контроллером котлового контура и 1 пакет с техни-
ческой документацией
1 Therm-Control
Технические характеристики Vitotrans 300
(продолжение)
VITOPLEX 200
VIESMANN
11
5727 460 RU
