установка

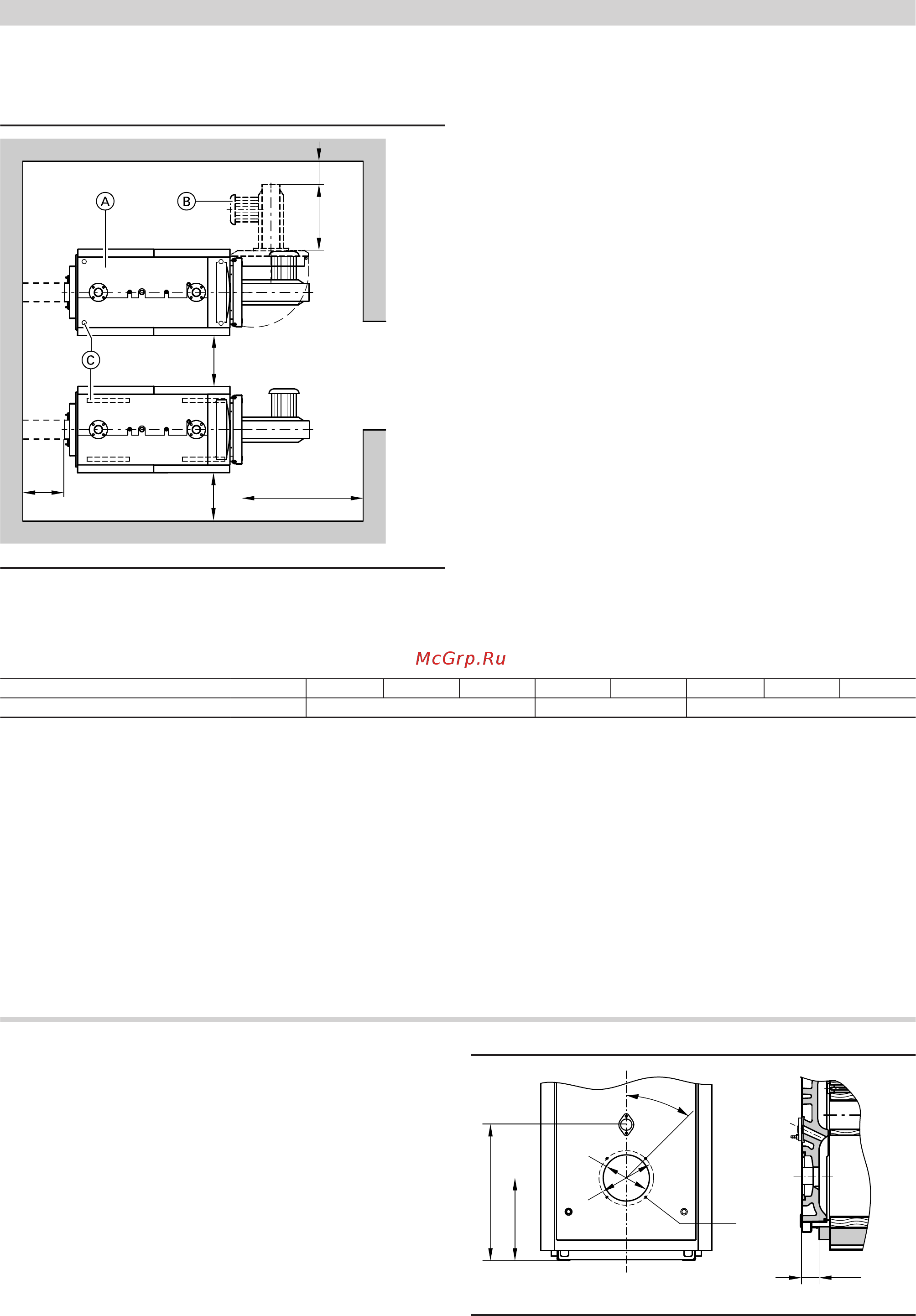

Минимальные расстояния
200 (100)
500 (50)
400
a
b
500 (50)
(300)
A
Водогрейный котел
B
Горелка
C
Регулируемые звукопоглощающие опоры (90 - 560 кВт) или
звукопоглощающие подкладки котла (350 - 560 кВт)
Для обеспечения простого монтажа и техобслуживания необхо-
димо соблюдение указанных размеров; при ограниченном про-
странстве для монтажа достаточно выдержать минимальные рас-
стояния (указанные в скобках). В состоянии при поставке дверца
котла открывается влево. Шарнирные болты можно переставить
таким образом, чтобы дверца открывалась вправо.
Ном. тепловая мощность кВт 90 120 150 200 270 350 440 560
a мм 1100 1400 1600
Раз-
мер a:
Это расстояние необходимо обеспечить перед фрон-
тальной частью котла для демонтажа турбулизаторов и
чистки газоходов.
Раз-
мер b:
Учитывать конструктивную длину горелки.
Условия монтажа
■ Не допускается загрязнение воздуха галогенсодержащими
углеводородами
(например, входящими в состав аэрозолей, красок, раствори-
телей и моющих средств).
■ Избегать сильной степени запыления.
■ Не допускать высокой влажности воздуха.
■ Обеспечить защиту от замерзания и надлежащую вентиляцию.
При несоблюдении этих требований возможны сбои и поврежде-
ния установки.
В помещениях, в которых возможно загрязнение воздуха галоге-
носодержащими углеводородами, водогрейный котел можно
устанавливать только при условии, что приняты достаточные
меры для поступления незагрязненного воздуха для сжигания
топлива.
Монтаж горелки
Водогрейные котлы до 120 кВт:
Окружность центров отверстий для крепления горелки, отверстия
для крепления горелки и отверстие жаровой трубы соответствуют
требованиям EN 226.
Водогрейные котлы свыше 150 кВт:
Окружность отверстий для крепления горелки, отверстия для кре-
пления горелки и отверстие жаровой трубы соответствуют при-
веденной ниже таблице.
Горелка может устанавливаться непосредственно на поворотную
дверцу котла. Если монтажные размеры горелки отличаются от
размеров, указанных в таблице, то должна быть установлена
плита горелки, входящая в комплект поставки.
Пламенная голова должна выступать из теплоизоляции двери
котла.
45°
c
b
a
110
d
e
Технические характеристики водогрейного котла
(продолжение)
VITOPLEX 200
VIESMANN
7
5727 460 RU
