Viessmann Vitocell 100-H [5/12] Последовательность монтажа
![Viessmann Vitocell 100-H [5/12] Последовательность монтажа](/views2/1474647/page5/bg5.png)
5

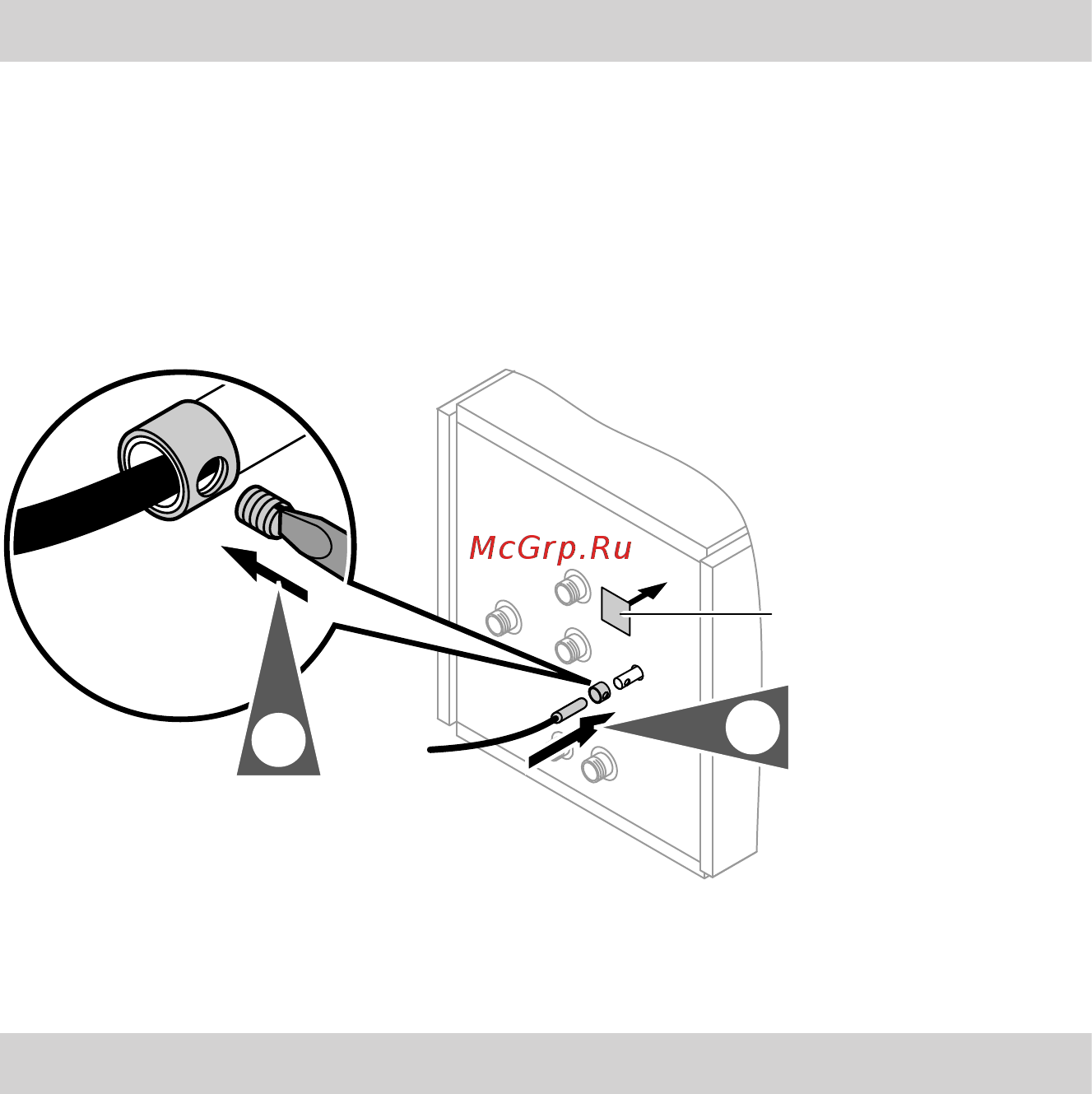

Для этапа 1:
■ Не обматывать датчик изоля-
ционной лентой.
■ Ввести датчик температуры
емкостного водонагревателя до
упора в погружную гильзу.
Для этапа 2:
Зафиксировать винтом для раз-
грузки от натяжения.
2.
1.
A
A
Фирменная табличка
Монтаж термометра (принадлежность)
Для этапа 3:
Пропустить кабель термометра
через паз в изоляции фланца.
Для этапа 4:
Вставить чувствительный эле-
мент термометра до упора в зажим-
ную скобу.
Установка датчика температуры емкостного водонагревателя
5618 458 GUS
