Viessmann Vitocell 100-H [7/12] Проверка подключения анода и монтаж фронтальной панели облицовки
![Viessmann Vitocell 100-H [7/12] Проверка подключения анода и монтаж фронтальной панели облицовки](/views2/1474647/page7/bg7.png)
7
A
B
A

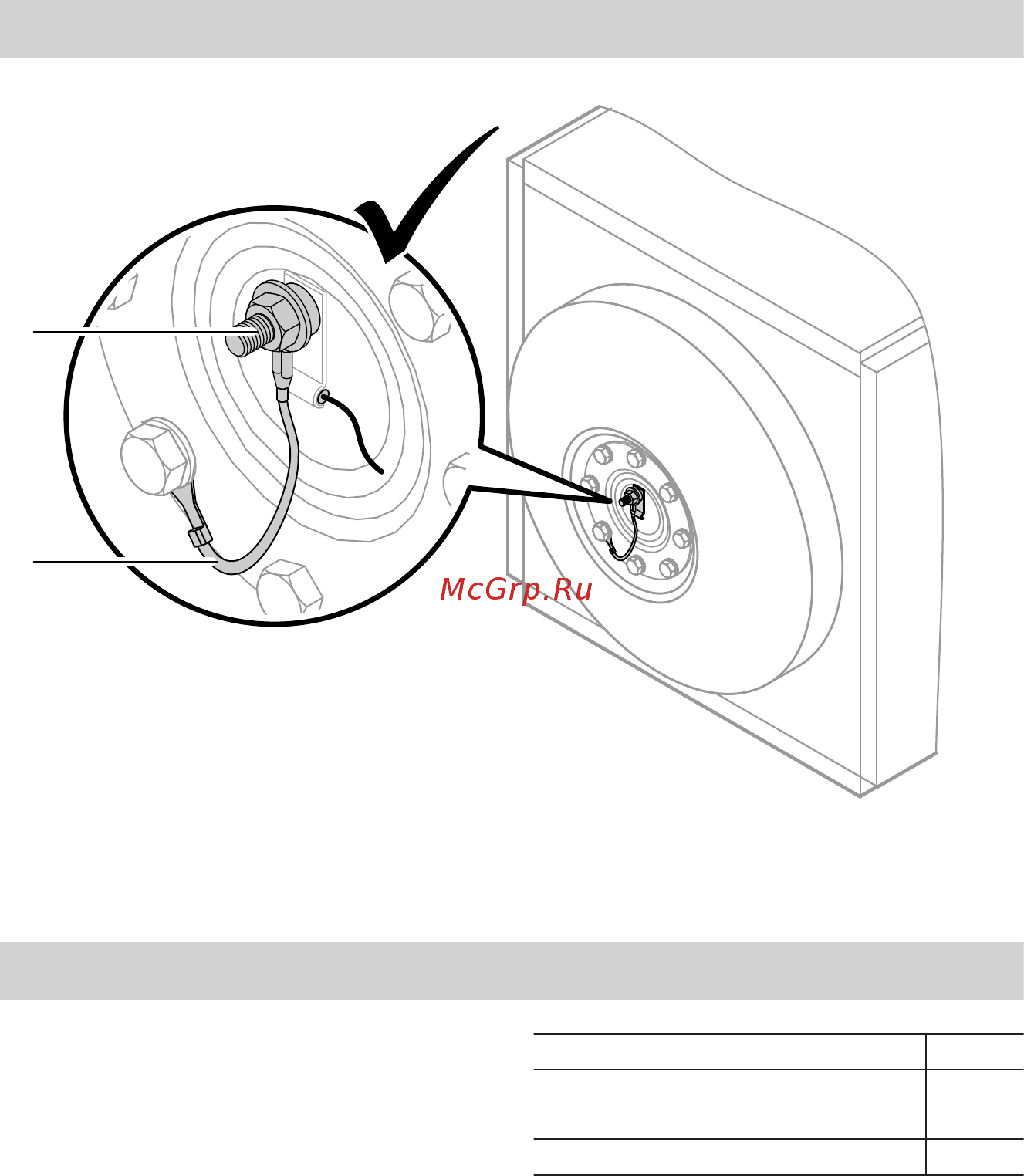

Магниевый анод
B
Кабель заземления
Подключения отопительного контура
■ Все трубопроводы подключить с
использованием разъемных соеди-
нений.
■ Ненужные патрубки закрыть заглу-
шками из латуни.
■ Так настроить терморегулятор,
чтобы температура контура ГВС в
емкостном водонагревателе не пре-
вышала 95 °C.
Допустимая температура 110 °C
Допустимое рабочее давле-
ние 10 бар
Давление испытания 13 бар
Проверка подключения анода и монтаж фронтальной панели облицовки
5618 458 GUS
