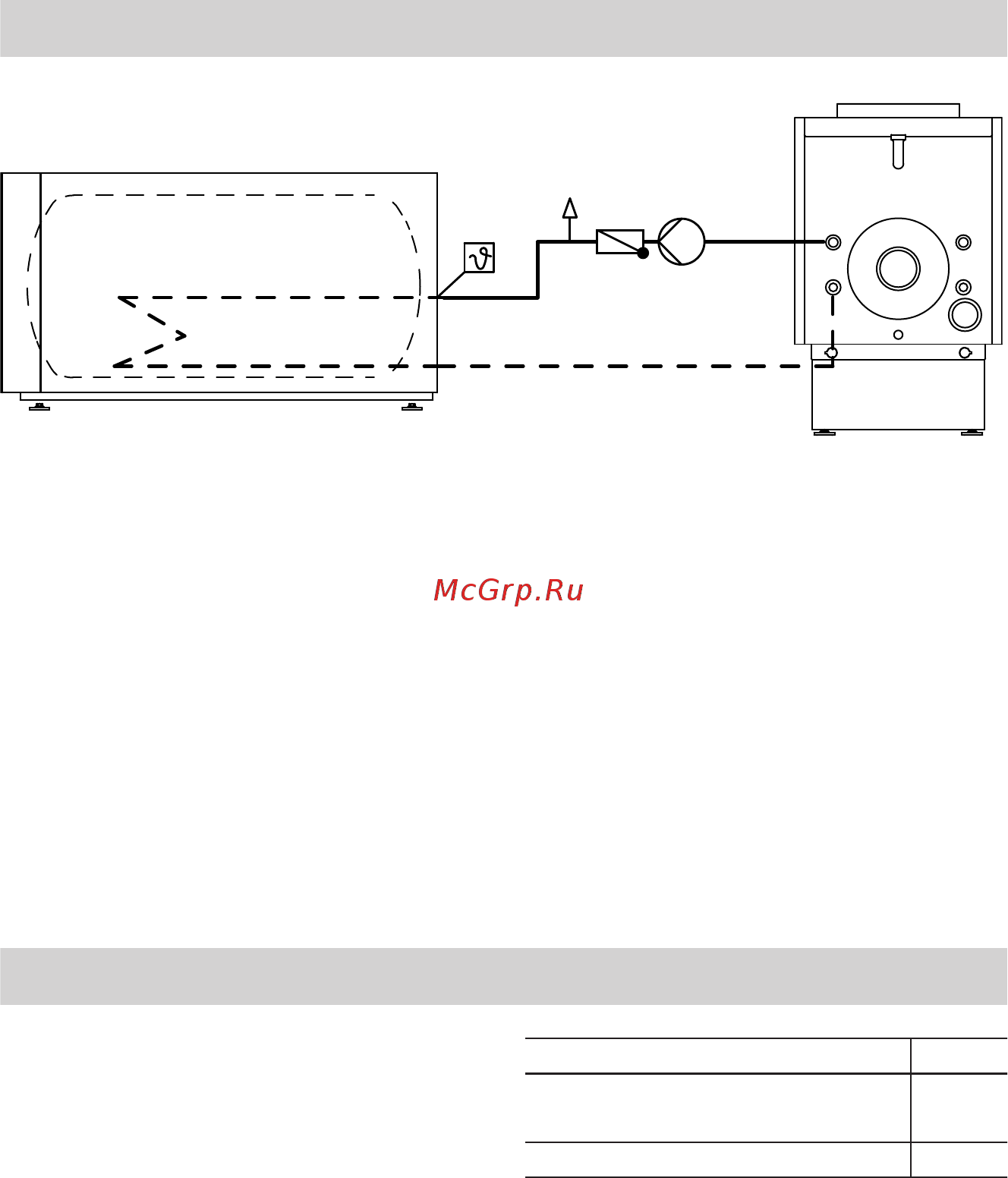

Viessmann Vitocell 100-H [8/12] Подключения отопительного контур

Водогрейный котел

Vitocell 100-H

Датчик температуры емкостного

водонагревателя или терморегу-

лятор

Воздуховыпускной клапан

Насос с подпружиненным обрат-

ным клапаном

HR Обратная магистраль отопитель-

ного контура

HV Подающая магистраль отопи-

тельного контура

Проложить подающую магистраль с

подъемом и в наивысшей точке уста-

новить в ней воздуховыпускной кла-

пан.

Подключение контура ГВС

■ При подключении контура ГВС

соблюдать местные предписания и

нормы.

■ Все трубопроводы подключить с

использованием разъемных соеди-

нений.

■ Ненужные патрубки закрыть кры-

шками из латуни.

■ Циркуляционный трубопровод обо-

рудовать циркуляционным насо-

сом, обратным клапаном и тайме-

ром.

■ Подключить циркуляционный насос

к контроллеру котлового контура

или таймеру.

Допустимая температура 95 °C

Допустимое рабочее давле-

ние 10 бар

Давление испытания 13 бар

Подключения отопительного контура

(продолжение)
