Viessmann Vitocell 100-H [9/12] Подключение контура гв
![Viessmann Vitocell 100-H [9/12] Подключение контура гв](/views2/1474647/page9/bg9.png)
9
E
G
D
C
A
B
KNL TSO
P
K R K POMK
H
F
A

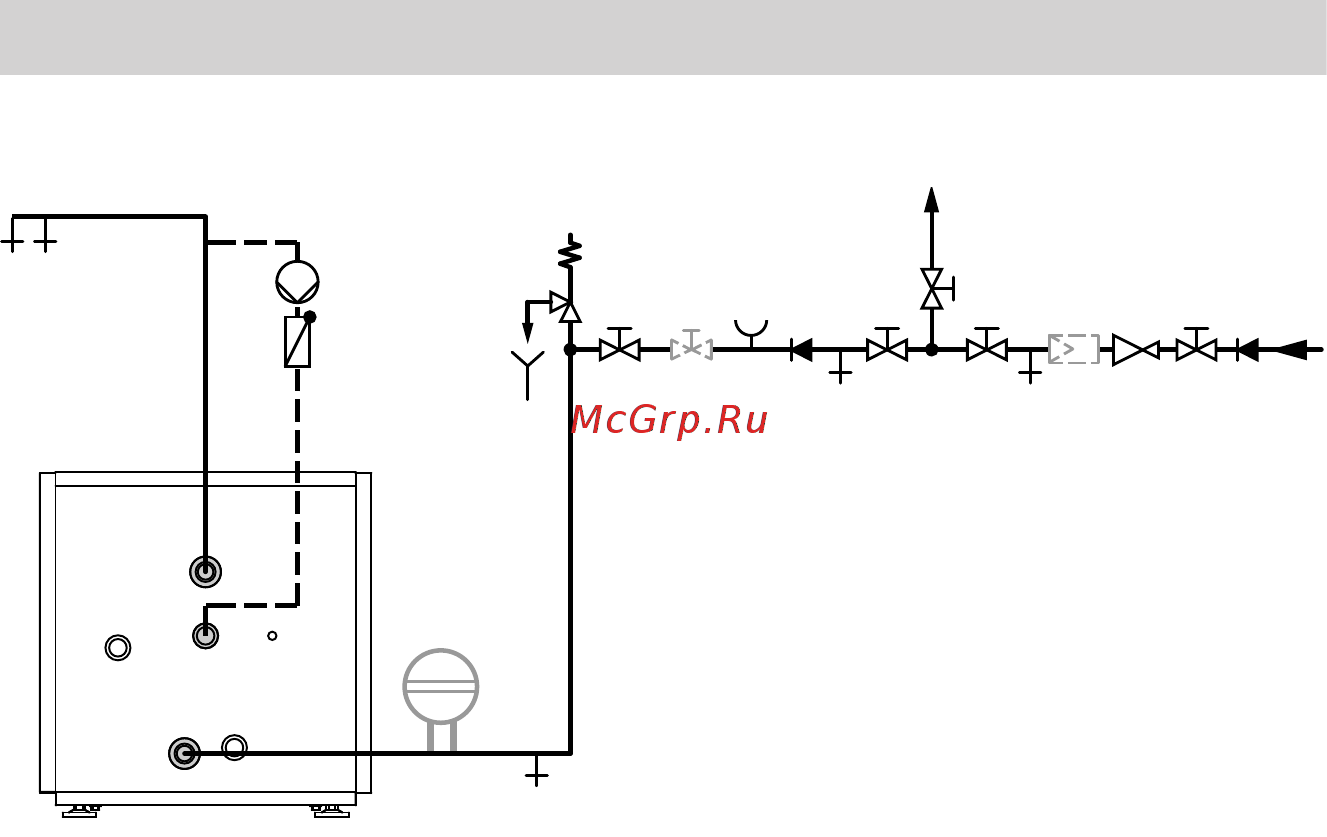

Мембранный расширительный
бак
B
Линия опорожнения
C
Циркуляционный трубопровод
D
Горячая вода
E
Подпружиненный обратный кла-
пан
F
Циркуляционный насос
G
Контролируемое отверстие
выпускной линии
H
Предохранительный клапан
K
Запорный кран
L
Регулятор расхода
M
Подключение манометра
N
Обратный клапан
O
Линия опорожнения
P
Холодная вода
R
Водяной фильтр контура ГВС
S
Редукционный клапан
T
Обратный клапан / разделитель
Предохранительный клапан
Для защиты от превышения давления
установка должна быть оснащена
прошедшим конструктивные испыта-
ния мембранным предохранитель-
ным клапаном.
Допустимое рабочее давление:
10 бар.
Присоединительный диаметр предох-
ранительного клапана должен соста-
влять
R ½ (DN 15), макс. мощность нагрева
75 кВт.
Если мощность нагрева емкостного
водонагревателя превышает 75 кВт,
то для существующих параметров
мощности следует выбрать предохра-
нительный клапан достаточно боль-
шого размера (см. E DIN 1988-200).
Подключение контура ГВС
