1. Приготовление горячей воды через модуль свежей воды Vitotrans 353, тип PZS/
PZM для монтажа на буферной емкости отопительного контура
Идентификационный номер: 4611317_1404_01
Область применения
одно- и двухквартирные дома с соответствующей потребностью
в питьевой воде
Основные компоненты
■ Vitotrans 353, тип PZS, PZM
■ Буферная емкость отопительного контура
Описание функций
Приготовление горячей воды
Энергоснабжение модуля свежей воды осуществляется через
буферную емкость отопительного контура. Она нагревается теп-
логенератором
2
.
Приготовление горячей воды происходит при отборе горячей
воды или в режиме циркуляции через модуль свежей воды. При
этом приготовление горячей воды управляется контроллером
qQ
по принципу комбинированного регулирования температуры
горячей воды и объемного расхода.
Горячая вода нагревается в проточном режиме модулем свежей
воды
qP
. Внутренний насос нагнетает теплоноситель из буфер-
ной емкости отопительного контура
1
в модуль свежей воды
qP
. Тем самым вода контура ГВС нагревается в теплообменнике
модуля свежей воды
qP
по принципу противотока.
Циркуляционный насос ГВС и распределительный блок обратной
магистрали в варианте монтажа на буферной емкости уже уста-
новлены на заводе-изготовителе.
Указание
Данная схема - принципиальный пример установки! Для
планирования специфических вариантов использования,
пожалуйста, принимайте в расчет соответствующие
инструкции по проектированию!
Идентификационный номер: 4611317_1404_01
Кодовый адрес Vitotrans 353
Группа Кодирование Функция
Циркуляция ГВС "Тип циркуляции/тепловая/тепловая +
запрос"
Активация циркуляции

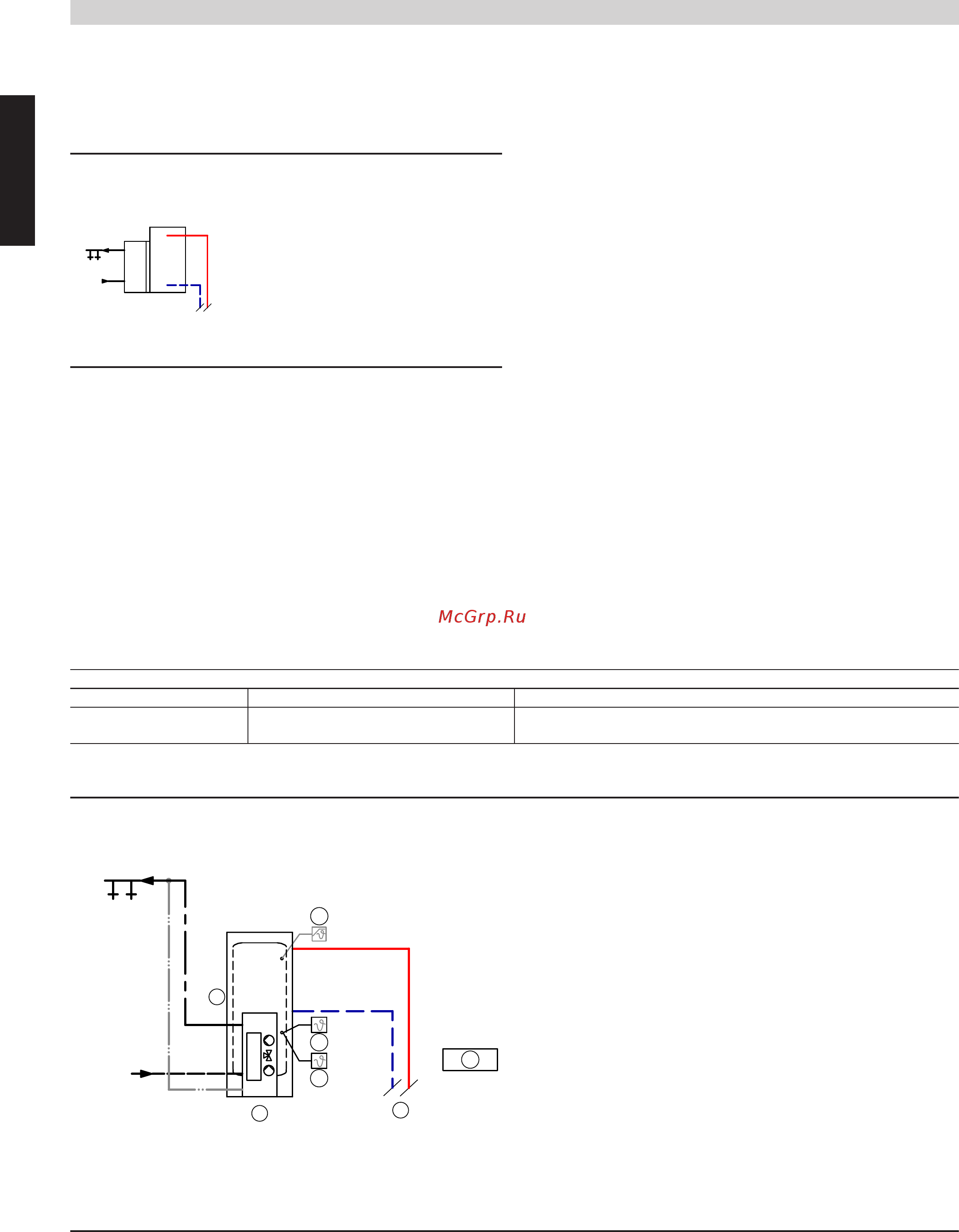

Гидравлическая монтажная схема, идентификационный номер: 4611317_1404_01
--3/STS--
--L--
--230В--
--R2--
ГВ
2
11
1
46
9
6
ХВ
10
Указание. Эта схема является базовым примером без запорных и предохранительных устройств. Она не заменяет профессиональное
проектирование заказчиком для конкретных условий применения.
Идентификационный номер: 4611317_1404_01
4
VIESMANN
VITOTRANS 353
