Viessmann Vitotrans 353 [7/24] Идентификационный номер 4611316_1404_0
![Viessmann Vitotrans 353 [7/24] Идентификационный номер 4611316_1404_0](/views2/1474670/page7/bg7.png)

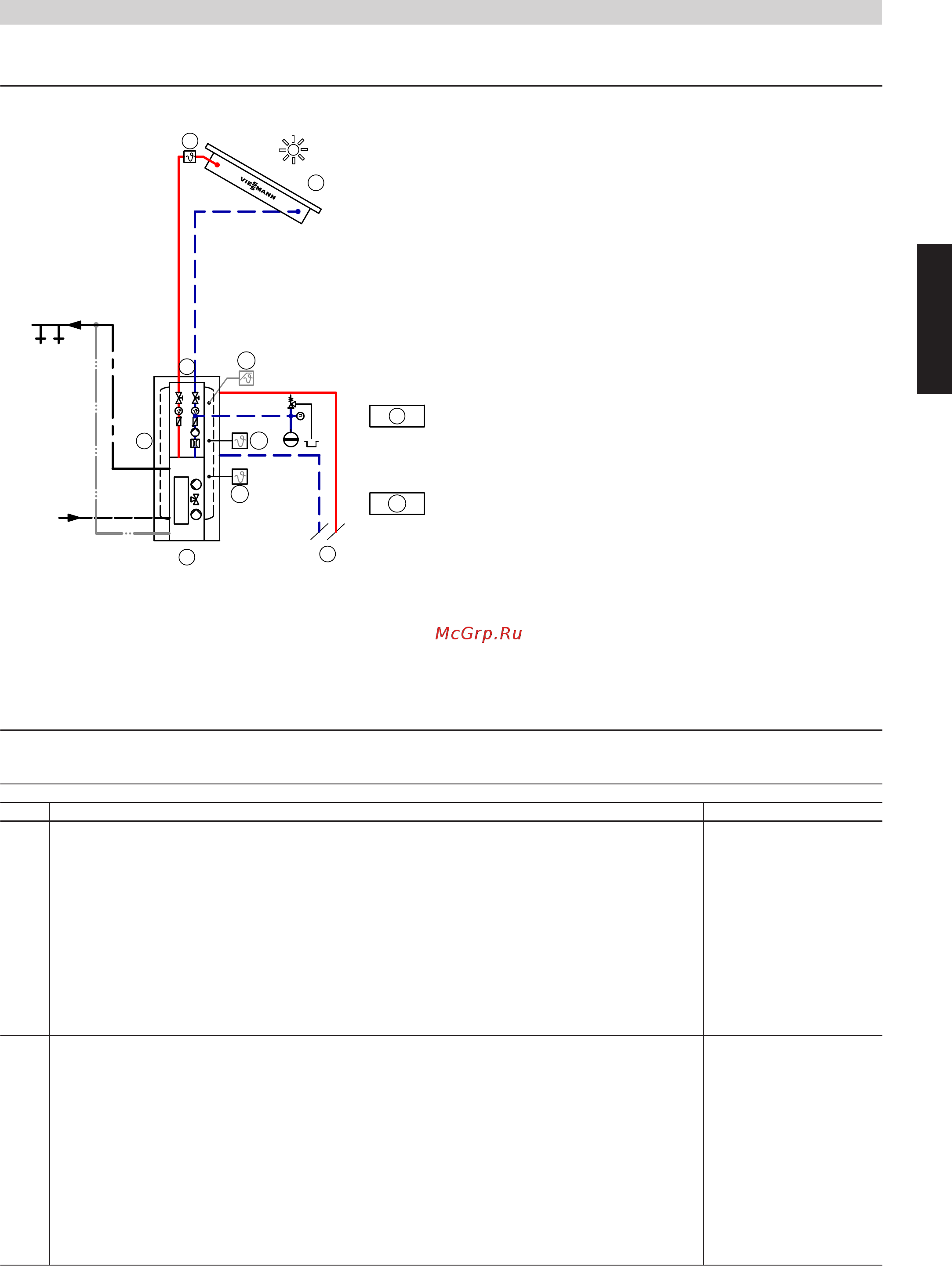

Гидравлическая монтажная схема, идентификационный номер: 4611316_1404_01
--3/STS--
--L--
--230В--
--R2--
4
--3/KTS--
--230В--
--UPS--
--STS--
--145--
--KTS--
ГВ
2
11
1
7
5
46
9
6
ХВ
10
3
Указание. Эта схема является базовым примером без запорных и предохранительных устройств. Она не заменяет профессиональное
проектирование заказчиком для конкретных условий применения.
Необходимое оборудование
Идентификационный номер: 4611316_1404_01
Поз. Наименование № заказа
Снабжение горячей водой
1
Буферная емкость отопительного контура см. прайс-лист Viessmann
2
Подключение к теплогенератору предоставляется заказчи-
ком
3
Гелиоконтроллер - модуль управления гелиоустановкой SM1, Vitosolic 100 тип SD1 или Vitosolic
200 тип SD4
см. прайс-лист Viessmann
4
Коллекторы см. прайс-лист Viessmann
5
Датчик солнечного коллектора Комплект поставки, поз. 3
6
Датчик температуры емкостного водонагревателя STS (гелио) Комплект поставки, поз. 3
7
Solar-Divicon для монтажа на буферной емкости см. прайс-лист Viessmann
8
Насос гелиоустановки комплект поставки поз.7
9
Защитный ограничитель температуры STB Z001 889
Приготовление горячей воды модулем свежей воды
qP
Модуль свежей воды для монтажа на буферной емкости Vitotrans 353, тип PZS с производительностью до 25 л/мин
или
Z012 823
Модуль свежей воды для монтажа на буферной емкости Vitotrans 353, тип PZM с производительностью до 48 л/минZ012 824
qQ
Встроенный контроллер Комплект поставки, поз.
10
qW
циркуляционный насос ГВС Комплект поставки, поз.
10
qE
Комплект распределительного блока обратной магистрали в виде 3-ходового переключающего
клапана
Комплект поставки, поз.
10
rZ
Датчик температуры для нагрева буферной емкости отопительного контура теплогенератором Комплект поставки, поз. 2
Идентификационный номер: 4611316_1404_01
(продолжение)
VITOTRANS 353
VIESMANN
7
5517 119 GUS
