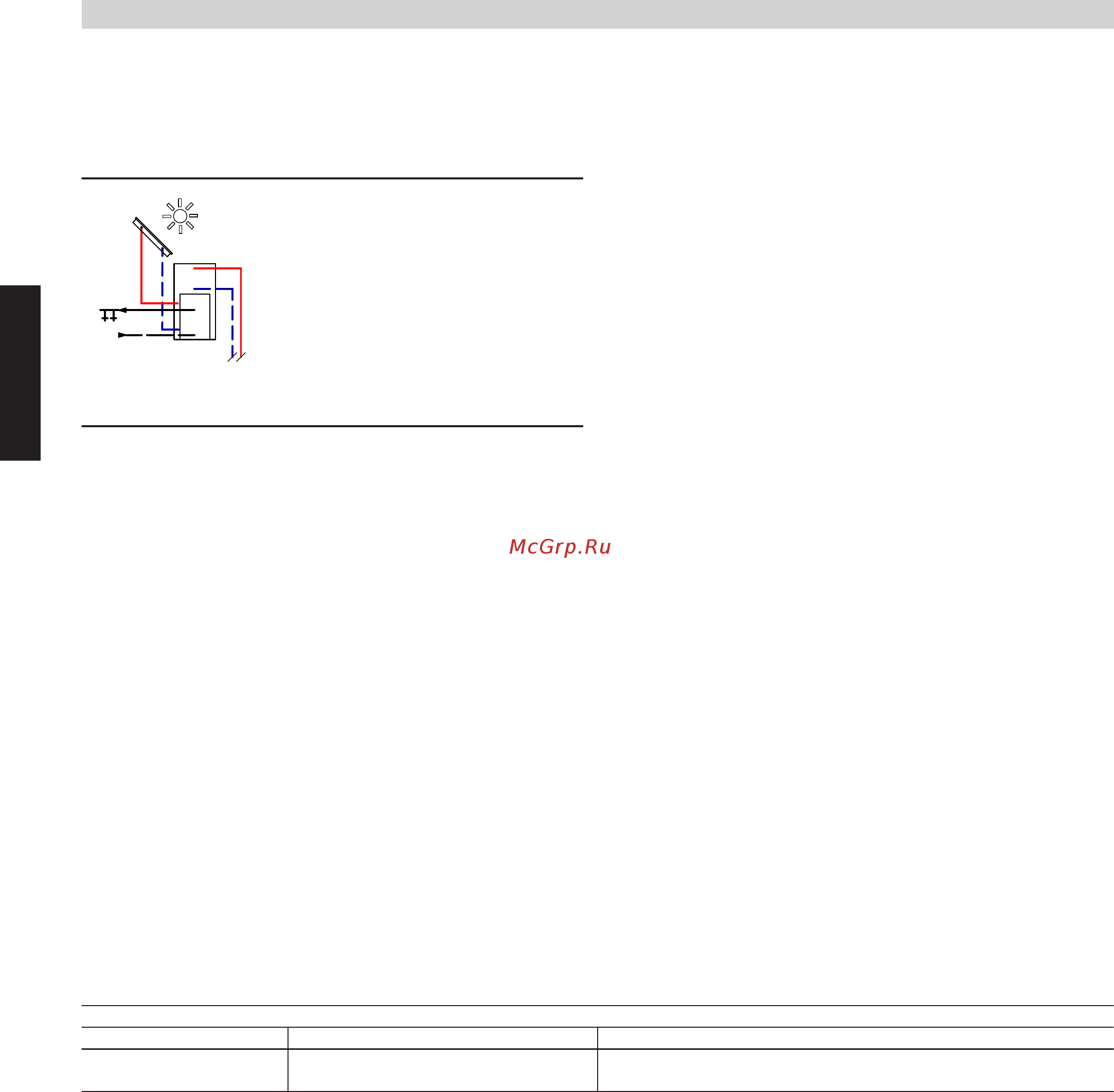

2. Приготовление горячей воды через модуль свежей воды Vitotrans 353, тип PZS/
PZM для монтажа на буферной емкости отопительного контура и гелиосистема
Идентификационный номер: 4611316_1404_01
Область применения
Одно- и двухквартирные дома с приготовлением горячей воды
гелиоустановкой
Основные компоненты
■ Vitotrans 353, тип PZS, PZM
■ Буферная емкость отопительного контура
■ Гелиоустановка
Описание функций
Приготовление горячей воды
Энергоснабжение модуля свежей воды осуществляется через
буферную емкость отопительного контура. Она нагревается
через теплогенератор
2
или гелиоколлекторы
4
.
Приготовление горячей воды происходит при отборе горячей
воды или в режиме циркуляции модулем свежей воды. При этом
приготовление горячей воды управляется контроллером
qQ
по
принципу комбинированного регулирования температуры горя-
чей воды и объемного расхода.
Горячая вода нагревается в проточном режиме модулем свежей
воды
qP
. Внутренний насос нагнетает теплоноситель из буфер-
ной емкости отопительного контура
1
в модуль свежей воды
qP
. Тем самым вода контура ГВС нагревается в теплообменнике
модуля свежей воды
qP
по принципу противотока.
Циркуляционный насос ГВС и распределительный блок обратной
магистрали в варианте монтажа на буферной емкости уже уста-
новлены на заводе-изготовителе.
Буферная емкость отопительного контура дополнительно нагре-
вается гелиоустановкой.
Приготовление горячей воды с помощью солнечной энергии
Если разность температур между датчиком температуры гелио-
коллектора
5
и датчиком температуры емкостного водонагрева-
теля
6
превысит разность температур для включения, то вклю-
чается насос контура гелиоустановки
8
и начинается нагрев
буферной емкости отопительного контура
1
.
Насос контура гелиоустановки
8
выключается по следующим
критериям:
■ значение ниже разности температур для выключения
■ превышение температуры срабатывания электронного ограни-
чителя температуры (макс. при 90 °C) контроллера
7
■ достижение температуры, установленной на защитном ограни-
чителе температуры
rQ
(при наличии)
при поступлении достаточного количества солнечной энергии
гелиоустановка будет нагревать всю буферную емкость отопи-
тельного контура
1
.
Догрев водогрейным котлом
2
верхней части буферной емкости
отопительного контура
2
будет производиться только в том слу-
чае, если заданная температура, установленная на контроллере
котлового контура, не будет достигнута.
Указание
Данная схема - принципиальный пример установки! Для
планирования специфических вариантов использования,
пожалуйста, принимайте в расчет соответствующие
инструкции по проектированию!
Идентификационный номер: 4611316_1404_01
Кодовый адрес Vitotrans 353
Группа Кодирование Функция
Циркуляция ГВС "Тип циркуляции/тепловая/тепловая +
запрос"
Активация циркуляции
Идентификационный номер: 4611316_1404_01
6
VIESMANN
VITOTRANS 353
