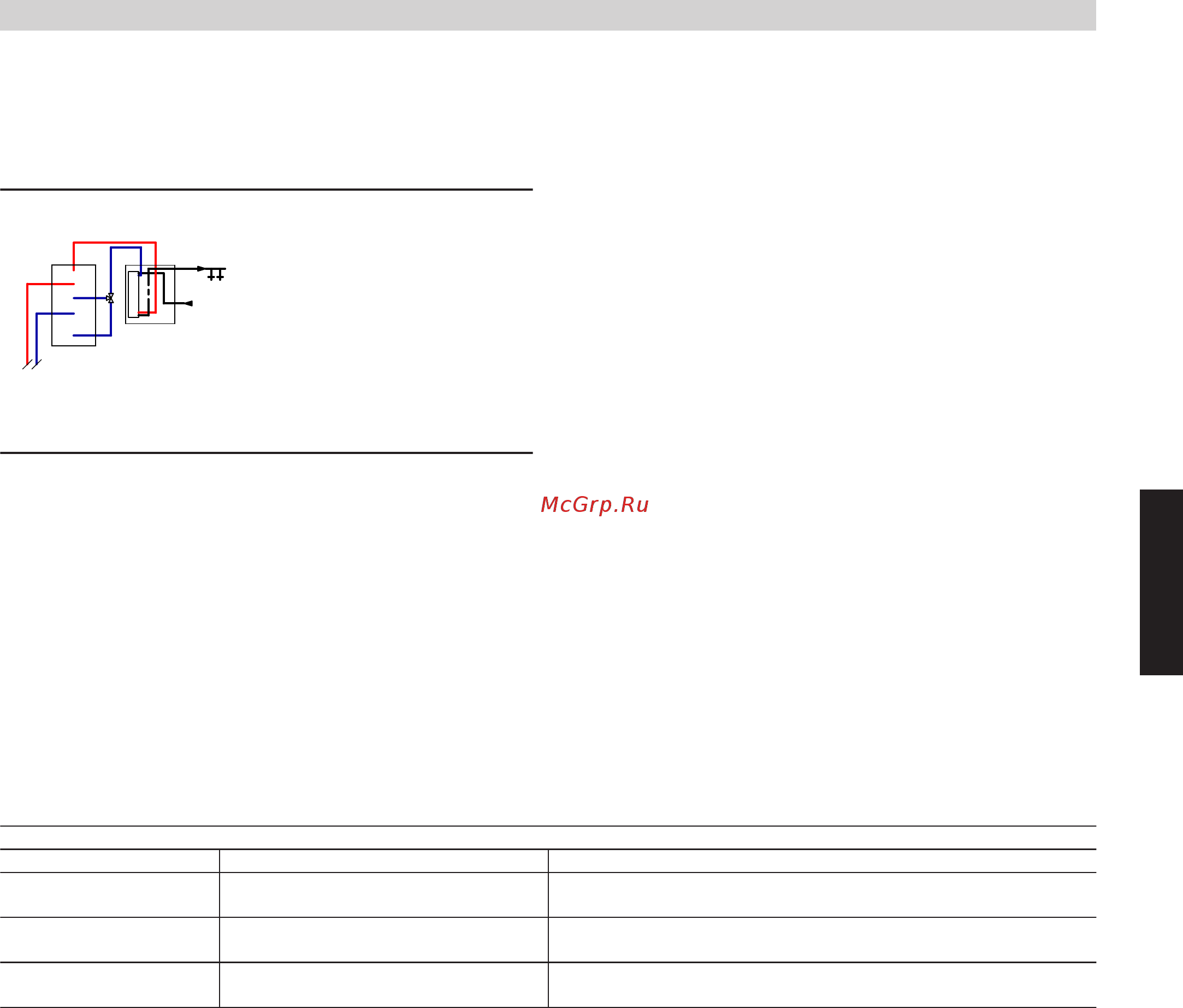

3. Приготовление горячей воды через модуль свежей воды Vitotrans 353, тип PBS/
PBM/PBL для настенного монтажа и буферная емкость отопительного контура
Идентификационный номер: 4611319_1404_01
Область применения
Одно- и двухквартирные дома с соответствующей потребностью
в питьевой воде
Основные компоненты
■ Vitotrans 353, тип PBS/PBM/PBL
■ Буферная емкость отопительного контура
Описание функций
Приготовление горячей воды
Энергоснабжение модуля свежей воды осуществляется через
буферную емкость отопительного контура. Она нагревается теп-
логенератором
2
.
Приготовление горячей воды происходит при отборе горячей
воды или в режиме циркуляции через модуль свежей воды. При
этом приготовление горячей воды управляется контроллером
qQ
по принципу комбинированного регулирования температуры
горячей воды и объемного расхода.
Горячая вода нагревается в проточном режиме модулем свежей
воды
qP
. Внутренний насос нагнетает теплоноситель из буфер-
ной емкости отопительного контура
1
в модуль свежей воды
qP
. Тем самым вода контура ГВС нагревается в теплообменнике
модуля свежей воды
qP
по принципу противотока.
В установках ГВС с циркуляционным насосом
qW
распредели-
тельный блок обратной магистрали может использоваться в каче-
стве 3-ходового переключающего клапана
qE
для оптимальной
послойной загрузки обратного потока воды в буферные емкости
отопительного контура
1
.
Указание
Данная схема - принципиальный пример установки! Для
планирования специфических вариантов использования,
пожалуйста, принимайте в расчет соответствующие
инструкции по проектированию!
Идентификационный номер: 4611319_1404_01
Кодовый адрес Vitotrans 353 ведущий
Группа Кодирование Функция
Циркуляция ГВС "Тип циркуляции/тепловая/тепловая +
запрос"
Активация циркуляции
Циркуляция/ Расслоение
обр.маг.
"Расслоение обр.маг.: Да" Функция активирована
Циркуляция/ Расслоение
обр.маг.
"Расслоение обр.маг.: Термостат, раз-
ность"
Разность: При наличии датчика температуры емкостного водона-
гревателя S5 в буферной емкости отопительного контура
Идентификационный номер: 4611319_1404_01
VITOTRANS 353
VIESMANN
9
