Транспортировка
VITOBLOC 200 EM-50/81 Руководство по монтажу 15
5368 510
-4
3.3 Перемещение
- Перемещение с помощью крана и канатов,
закрепленных на четырех дополнительных
транспортировочных проушинах.
- Установку следует проводить в вертикальном
состоянии! Другие варианты по запросу.
ОПАСНОСТЬ!
Запрещается находиться под
подвешенным на крановый крюк
модулем. Необходимо содержать в
порядке подъемные устройства!
УКАЗАНИЕ!
Опциональные транспортировочные
проушины следует прочно
привинтить сбоку на опорную раму
(Рис. 4). Необходимо учитывать
минимальные размеры рамы!
ВНИМАНИЕ!
При перемещении вилочным
погрузчиком и т. п. посредством
подходящих устройств необходимо
исключить повреждение модуля.
Не поднимать за выступающие
элементы, не тянуть за них и не
подвергать их прочим нагрузкам.

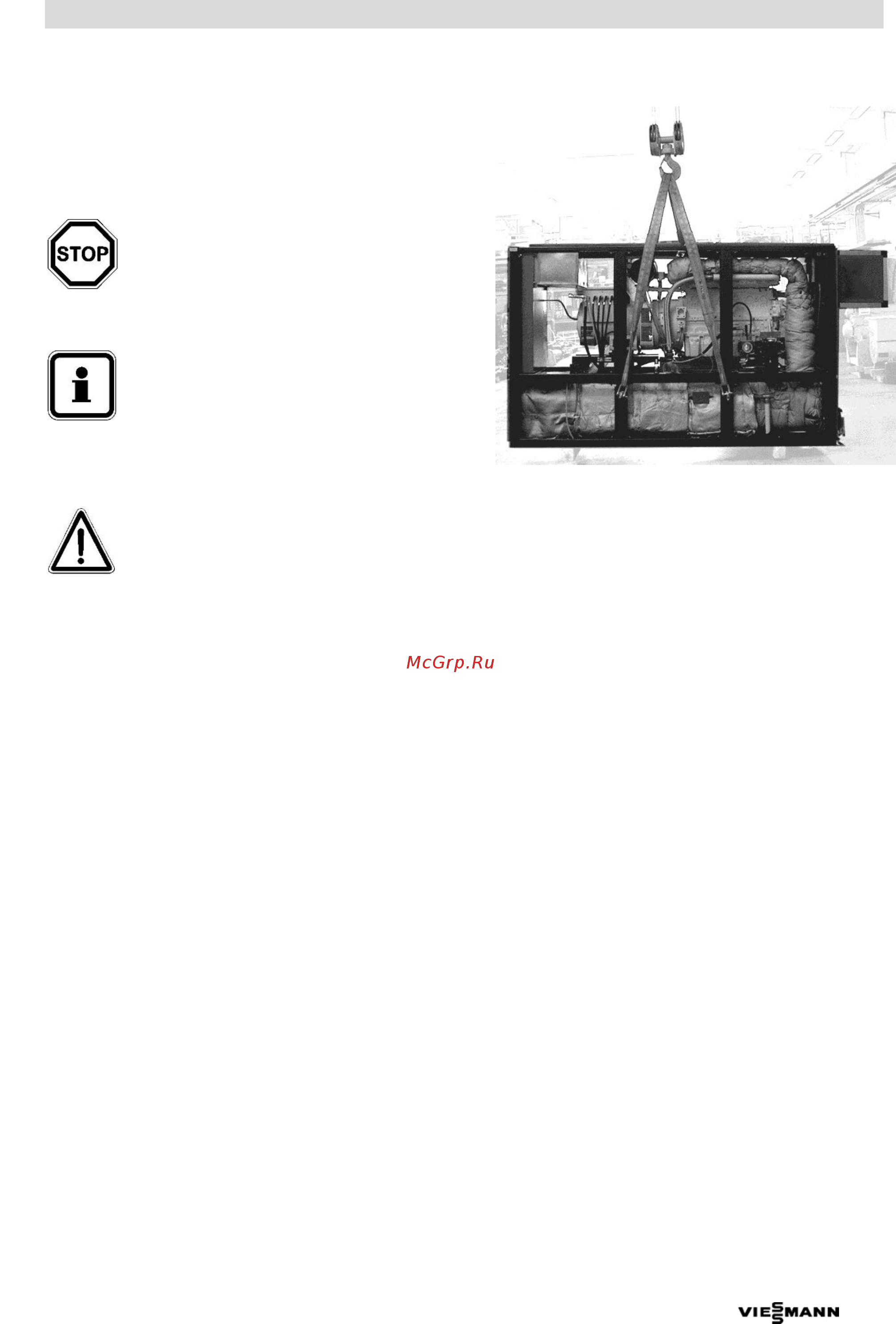

Рис. 4 Перемещение с помощью крана и канатов,
требуется четыре дополнительные
транспортировочные проушины
