Viessmann Vitobloc 200 EM-50/81 [17/36] Транспортировка
![Viessmann Vitobloc 200 EM-50/81 [17/36] Транспортировка](/views2/1474719/page17/bg11.png)
Транспортировка
VITOBLOC 200 EM-50/81 Руководство по монтажу 17
5368 510
-4

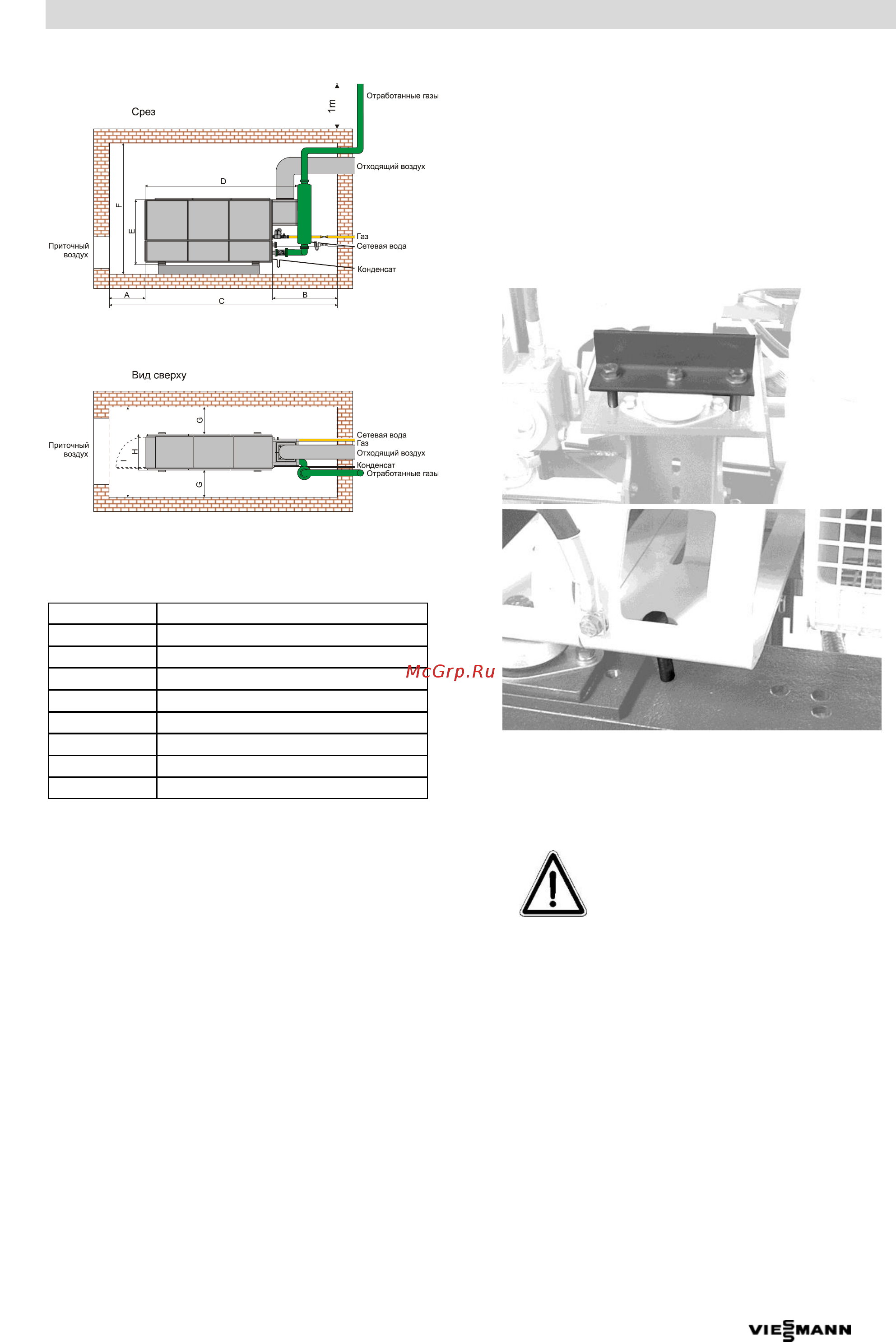

Рис. 6 Минимальные расстояния в рабочем
помещении (размеры в мм)
A
1 000 мм
B
1 400 мм
C
5 240 мм
D
3 390 мм
E
1 800 мм
F
2800 мм
G
800 мм
H
900 мм
I
2 500 мм
Таб. 7 Минимальные размеры в рабочем помещении
3.5 Удаление транспортировочных
фиксаторов
● Снять упаковку и отправить на вторичную
переработку.
● Снять четыре транспортировочных фиксатора с
эластичных опор двигателя и генератора (Рис.
7)
Рис. 7 Снятие четырех транспортировочных
фиксаторов с эластичных опор двигателя и
генератора
ВНИМАНИЕ
При отгрузке БТЭС после вывода из
эксплуатации обязательно следует
устанавливать транспортировочное
крепление, поскольку в противном
случае при транспортировке не в
вертикальном положении моторно-
генераторный блок может сорваться
с фундаментной рамы и подвергнуть
опасности транспортный персонал.
